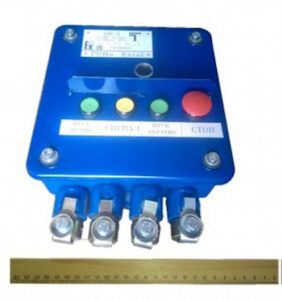

Призначена для передпускової сигналізації та управління лебідкою або конвеєром.
Технічні характеристики АПСЛ:
РК дисплей або світлодіодна індикація стану приводу, ліній керування, стану електронного блоку
Контроль ліній:
- дискретних датчиків і кінцевих вимикачів,
- голих дротів,
- вхідного і вихідного взаємоблокування,
- заштибування,
- датчиків швидкості;
Апаратура управління АПСЛ забезпечує:
- Автоматизоване або місцеве керування реверсивним пускачем
- автоматичне подання попереджувальної звукової сигналізації, що передує пуску електричної машини (лебідки, конвеєра);
- оперативне або екстрене зупинення лебідки за сигналами з місцевого пульта управління, лінії голих дротів, сигналами датчиків або кінцевих вимикачів;
- аварійне зупинення лебідки, конвеєра при порушенні цілісності ліній управління;
- взаємоблокування вхідне і вихідне із сусідніми механізмами;
- подачу кодової звукової сигналізації з місцевого пульта управління або по замиканню лінії голих проводів з будь-якого місця вздовж лінії;
- Відображення на текстовому LED-дисплеї інформації про стан механізму, причини аварійної або екстреної зупинки, стан апаратури АПСЛ.
- Встановлення часу затримки зняття гальма, якщо гальмо знімають після запуску приводу (для плавного запуску) або затримки запуску приводу після зняття гальма, якщо привід запускають після зняття гальма.
- Встановлення часу звучання передпускового сигналу в діапазоні від 6 до 80 с.
Максимальний опір лінії за якого апаратура функціонує нормально – 20 кОм;
Маркування вибухозахисту – I M1 Ex ia Mb.
| Найменування показника | Чисельне значення |
| 1 | 2 |
| Номінальна постійна напруга живлення, В | 12 |
| Максимальна постійна напруга живлення, В | 28 |
| Споживана потужність, В.А, не більше ніж | 5 |
| Параметри зовнішніх ланцюгів: | |
|
1) Живлення ланцюга лінії ДПЧ (ВХІД 1): – напруга, В, не більше – струм, мА, не більше – максимальний опір лінії ДПЧ, кОм |
12 10 25 |
|
2) живлення ланцюга датчиків КТВ (ВХІД 2): – напруга, В, не більше – струм, мА, не більше – максимальний опір лінії датчиків, кОм |
12 10 25 |
|
3) живлення ланцюга взаємоблокування, що відходить (ВХОД3) – напруга, В, не більше – струм, мА, (при короткому замиканні) не більше |
12 10 |
|
4) живлення ланцюга датчика заштибування (ВХОД4) – напруга, В, не більше – струм, мА, (при короткому замиканні) не більше |
5 0,010 |
|
4) живлення ланцюгів керування пускачем і гальмом – напруга, В, не більше – струм, мА, (при короткому замиканні) не більше |
60 400 |
|
5) живлення ланцюга управління сигналізацією – напруга, В, не більше – струм, мА, (при короткому замиканні) не більше |
60 400 |
| Габаритні розміри, мм, не більше: | |
|
– довжина – ширина – висота |
280 280 190 |
| Маса, кг, не більше | 6 |
