Технічний опис:

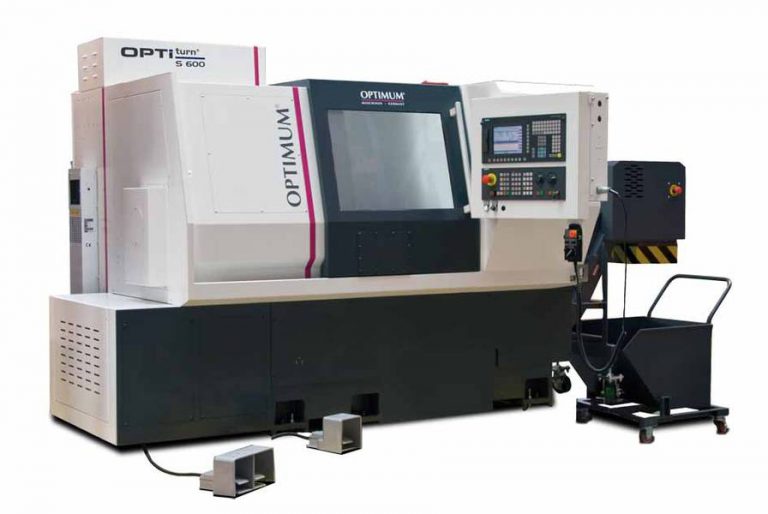

- Токарний верстат по металу з числовим програмним керуванням OPTIturn S 600 CNC призначений для великосерійного виробництва однотипних деталей.
- Важка лита конструкція станини з ребрами жорсткості.
- Компактний дизайн.
- Кут нахилу станини – 30° завдяки цьому можна обробляти великі діаметри.
- Конструкція токарного верстата з ЧПУ спроектована таким чином, що стружка зсипається на стрічку конвеєра, після чого автоматично видаляється в контейнер для стружки.
- Жорсткі лінійні напрямні – забезпечують тривалий термін служби і стійкість до максимальних статичних і динамічних навантажень.
- Загартовані та шліфовані ШВП.
- Серводвигуни SIEMENS на всіх осях.
- Усі серводвигуни з вбудованим датчиком кута повороту, високої точності.
- На верстаті встановлено датчик ручного вимірювання інструменту
- Задня бабка з гідравлічним затискачем.
- Портативний електронний пульт керування, значно прискорює процес налагодження.
- Транспортер для видалення стружки.
- Контейнер для стружки.
- Галогенний верстатний світильник.
- Два роки гарантії на компоненти SIEMENS.
- Стійка керування ЧПУ, Siemens SINUMERIK 828D Basic T.
Технічні характеристики:
| Параметр | Значення |
| Модель токарного верстата | OPTIturn S 600 CNC |
| Артикул | 3515060 |
| Електричне підключення | 400 В / 3 Ph ~ 50 Гц |
| Загальна потужність | 25 кВт |
| Потужність приводу шпинделя | 12 кВт |
| Крутний момент приводу шпинделя | 115 Нм |
| Конус шпинделя | DIN ISO 702-1 № 6 |
| Діаметр отвору в шпинделі | 75 мм * з можливістю замовлення шпинделя з іншим діаметром |
| Потужність насоса СОЖ | 750 Вт |
| Ємність бака СОЖ | 140 літрів |
| Потужність насоса фільтровальної станції | 750 Вт |
| Потужність двигуна гідростанції | 1,5 кВт |
| Ємність бака гідростанції | 60 літрів |
| Максимальна довжина заготовки | 460 мм |
| Максимальний діаметр обробки | 500 мм |
| Максимальний діаметр обробки над супортом | 210 мм |
| Максимальний діаметр обробки над станиною | 500 мм |
| Угол нахилу станины | 30 градусів |
| Гідравлічний патрон | 215 мм |
| Діаметр наскрізного отвору патрона | 65 мм ** в залежності від встановлених патронів |
| Швидкість обертання шпинделя | 10-4000 об/хв * інші варіанти за запитом |
| Інструментальний магазин | Гідравлічний LS 200 |
| Кількість позицій для інструментів | 12 |
| Максимальний розмір державки | 25 х 25 мм |
| Максимальний діаметр осьового інструменту | 32 мм |
| Повторюваність | +/- 0,005 мм |
| Точність позиціонування | +/- 0,005 мм |
| Переміщення по осі X | 215 мм |
| Переміщення по осі Z | 520 мм |
| Швидкість подачі по осях X / Z | 30000 мм/хв |
| Величина ходу гідроциліндра пінолі задньої бабки | 50 мм |
| Діаметр пінолі задньої бабки | 65 мм |
| Розміри верстата | 2322 х 1948 х 1930 мм |
| Вага | 3070 кг |
| Размеры ДхШхВ | 2322 х 1,948 х 1,930 мм |
| Общий вес | 3070 кг |
Комплект поставки:
- Вимірювальний зонд Renishaw.
- Тримач для інструментів MK3.
- EMC.
- Система подачі МОР.
- Портативний електронний пульт керування.
- Теплообмінники.
- Гідравлічний інструментальний магазин LS200, стандартний.
- Транспортер для видалення стружки.
- Гідравлічний 3-кулачковий патрон діаметром 200 мм.
- Контейнер для стружки.
- Тверді та м’які кулачки, знімні.
- Налагоджувальний інструмент.
- Тримач інструменту, набір, 3 тримачі, 1 тримач для зовнішнього інструменту обертання, 5 перехідних оправок Ø 12 мм, Ø 16 мм, Ø 20 мм, Ø 25 мм, МК 3.
