Технічний опис:

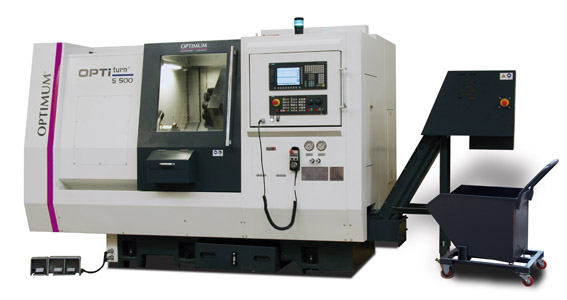

- Токарний верстат по металу з ЧПУ Premium класу Optimum OPTIturn S 500/S 750 CNC – вирізняється високою швидкістю, точністю і має автоматичний конвеєр стружки та вісь «С».
- Міцний і важкий «патрон» – Spindelsystem з 1-им дворядним циліндричним ролико-підшипником, спереду і ззаду, і 1-им двостороннім конічним ролико-підшипником в середині.
- Тривалий термін служби всіх підшипників на токарному верстаті з ЧПУ забезпечується наявністю постійного змащення.
- На токарних верстатах по металу з ЧПУ OPTIturn S 500/S 750 CNC всі осі з серводвигунами SIEMENS.
- На моделях токарних верстатів по металу з ЧПУ OPTIturn S 500/S 750 CNC прямий привід усіх осей.
- На токарних верстатах по металу з ЧПУ OPTIturn S 500/S 750 CNC застосовано подвійні попередньо напружені ШВП з дрібним кроком для збільшення зусилля і точності подачі.
- Швидка індексація револьверної головки – зміна і поворот інструменту відбувається практично одночасно в процесі роботи токарного верстата з ЧПУ.
- Затиск задньої бабки на токарних верстатах з ЧПУ відбувається за допомогою педалі або програмної команди.
- Автоматичне переміщення задньої бабки – стандартна функція на токарних верстатах з ЧПУ OPTIturn S 500 / S 750 CNC.
- У моделях токарних верстатів по металу з ЧПУ OPTIturn S 500 / S 750 CNC затиск і розтиск задньої бабки можна програмувати.
- OPTIturn S 500/S 750 CNC мають портативний електронний штурвал.
- Гідравлічний револьверний змінник інструменту.
- Автоматичне вимірювання інструменту (Renishaw).
- Автоматичний транспортер стружки.
- Деталеуловлювач.
- Два роки гарантії на компоненти SIEMENS.
- Управління стійкою ЧПУ здійснюється за допомогою системи Siemens Sinumerik 828 D Basic T.
Технічні характеристики:
| Параметр | OPTIturn S 500 | OPTIturn S 750 |
| Артикул | 3515150 | 3515170 |
| Електричне підключення | 400 В / 3 Ph ~ 50 Гц | 400 В / 3 Ph ~ 50 Гц |
| Потужність споживання | 40 кВт | 50 кВт |
| Потужність приводу шпинделя | 17 кВт | 30 кВт |
| Крутний момент приводу шпинделя | 162 Нм | 186 Нм |
| Конус шпинделя | DIN ISO 702-1 Nr. 6 | DIN ISO 702-1 Nr. 8 |
| Діаметр отвору шпинделя | 66 мм ** залежно від патронів | 88 мм ** залежно від патронів |
| Потужність насоса СОЖ | 1,5 кВт | 750 Вт |
| Ємність бака СОЖ | 70 літрів | 185 літрів |
| Потужність двигуна гідросистеми | 1,5 кВт | 2,5 кВт |
| Ємність бака гідросистеми | 70 літрів | 70 літрів |
| Висота центру | 600 мм | 600 мм |
| Максимальна довжина обробки | 750 мм | 1,250 мм |
| Діаметр обробки над супортом | 450 мм | 450 мм |
| Діаметр обробки над станиною | 600 мм | 600 мм |
| Максимальний діаметр обробки | 485 мм | 485 мм |
| Нахил станины | 45° | 45° |
| Гідравлічний патрон | 200 мм | 250 мм |
| Проходне отвір шпинделя | 52 мм | 77 мм |
| Швидкість шпинделя | 10-4500 об/хв | 10-3000 об/хв |
| Змінник інструментів | Гідравлічний VDI40 з приводом інструменту | Гідравлічний VDI40 з приводом інструменту |
| Кількість позицій інструментів | 12 | 12 |
| Швидкість обертання інструменту | макс. 4000 об/хв | макс. 4000 об/хв |
| Мощність двигуна приводного інструменту | 4,82 кВт | 4,82 кВт |
| Максимальний розмір державки | 25 x 25 мм | 25 x 25 мм |
| Посадочний розмір державки | 32 мм | 32 мм |
| Точність обробки | +/- 0,005 мм | +/- 0,005 мм |
| Точність позиціонування | +/- 0,005 мм | +/- 0,005 мм |
| Переміщення по осі X | 305 мм | 305 мм |
| Переміщення по осі Z | 750 мм | 1250 мм |
| Переміщення по осі Y (опція) | +/- 50 мм | +/- 50 мм |
| Швидкість подачі по осі X | 24000 мм/хв | 24000 мм/хв |
| Швидкість подачі по осі Z | 24000 мм/хв | 24000 мм/хв |
| Крутний момент двигуна по осі X | 11 Нм | 11 Нм |
| Крутний момент двигуна по осі Z | 27 Нм | 27 Нм |
| Конус задньої бабки | MK 5 | MK 5 |
| Максимальна довжина заготовки | 650 мм | 1150 мм |
| Діаметр пінолі задньої бабки | 90 мм | 90 мм |
| Хід пінолі задньої бабки | 120 мм | 120 мм |
| Габаритні розміри (Ш х В) | 2016 x 1856 мм | 2016 x 1856 мм |
| Вага | 5400 кг | 6500 кг |
| Общий вес | 5400 кг | 6500 кг |
Комплектація:
- Тормозна система осі C
- Програмоване переміщення задньої бабки
- Транспортер для видалення стружки
- Автоматичний вимірювач інструменту Renishaw
- Система охолодження
- Портативний електронний штурвал
- Теплообмінник
- Допоміжний інструмент
- Гідравлічний патрон VDI 40 Sauter
- Збірник деталей
- Гідравлічний 3-кулачковий патрон Ø 200 мм S 500
- Система охолодження шпинделя CTS 20 бар
- Автоматичний дверний доводчик
- Гідравлічний 3-кулачковий патрон Ø 250 мм S 750
