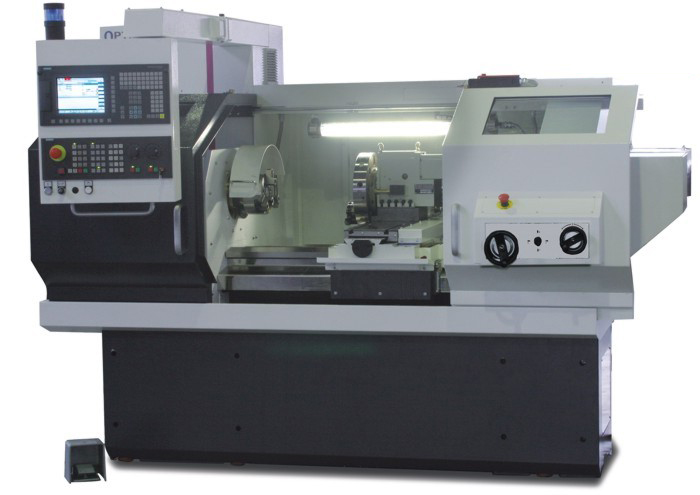

Токарний верстат по металу з ЧПУ Optimum OPTIturn L44

Технічний опис:

• Керування токарним верстатом по металу здійснюється системою ЧПК виробництва Німеччини 828D Basic T. На екрані відображаються режими роботи токарного верстата, положення робочих органів, траєкторія руху інструмента і деталь у форматі 3D. Кнопки відображають символіку різних команд програмування, проводяться різні кінематичні трансформації, графічне програмування. Перемикачі регулюють процентний вміст оборотів шпинделя і подач. Аварійна кнопка, що вимикає токарний верстат, розташована в зручному для роботи місці. Пульт керування вмонтований у поворотну, естетично оформлену панель токарного верстата по металу з ЧПУ OPTIturn L44.
• Основні частини токарного верстата по металу з ЧПУ виготовлені з чавуну насиченого легованими елементами, що має високу міцність, жорсткість і стійкість. Міцна станина токарного верстата посилена численними ребрами.
• Посадочні поверхні мотор-шпинделя термічно оброблені й відшліфовані, що дає змогу на багато зменшити радіальне биття, підвищити точність обертання, збільшити плавність і довговічність. Отвір на кінці шпинделя МК 6 дає змогу закріплення різного оснащення відповідного конуса. Для закріплення оснащення інших конусів застосовуються перехідні втулки і оправки. Токарний гідравлічний патрон з комплектом сирих і розжарених кулачків, встановлюється до фланця ASA 2-5″. Для розширення можливостей закріплення заготовок на верстаті OPTIturn L44 можна встановлювати інші види патронів.
• Плоскі напрямні токарного верстата по металу з ЧПУ, виконані з великою геометричною точністю, поверхнево загартовані та відшліфовані, внаслідок чого досягається висока точність і плавність переміщення робочих органів. Видалення люфтів у гвинтовій парі проводиться за рахунок застосування якісних кулькових гвинтів. Змащення рухомих частин і контроль мастила на OPTIturn L44 здійснюється автоматично, системою змащення верстата.
• Встановлення попередньо налаштованого різального інструменту здійснюється в револьверній голівці на 8 позицій типу VDI 30. Поворот і затиск головки здійснюється гідравлічним способом. Прискорене переміщення по координатних осях здійснюється зі швидкістю 15000 мм/хв. Робоча подача здійснюється за керуючою програмою залежно від застосовуваного ріжучого інструменту і оброблюваного матеріалу. Для ручного переміщення по координатних осях встановлено два електронних маховика.
• Для встановлення довгих заготовок на токарному верстаті по металу OPTIturn L44 застосовується масивна задня бабка, яка легко переміщується напрямними і фіксується рукояткою. У конічний отвір пінолі МК 4 встановлюється осьовий інструмент і оснащення, Ручне переміщення пінолі до 165 мм здійснюється за допомогою маховика з лімбом.
• Переміщення робочих органів токарного верстата OPTIturn L44 відбувається за рахунок гідравлічної станції, яка має велику продуктивність і бак ємністю 50 літрів. У гідравлічну систему токарного верстата масло подається насосом потужністю 750 ват.
• Охолодження ріжучого інструменту і заготовки на токарному верстаті по металу відбувається централізовано системою подачі МОР. Подача рідини здійснюється насосом потужністю 270 ват.
• Для збору і зберігання рідини є бак ємністю 99 літрів.
  Для закриття робочої зони на токарному верстаті по металу з ЧПУ встановлені захисні пристрої. У разі відчинення дверцят спрацьовують мікро-перемикачі, і блокують цикл роботи верстата.
• Освітлення робочої зони токарного верстата по металу здійснюється вбудованим верстатним світильником.

Технічні характеристики:

Комплект поставки:

• Портативний електронний штурвал.
• Опори для станка (6 шт).
• Гідравлічний револьверний змінник інструменту на 8 позицій.
• Наладочний інструмент.
• Гідравлічний 3-х кулачковий патрон Ø 150 мм.
• Тверді та м’які кулачки.
• Теплообмінник.
