Технічний опис:

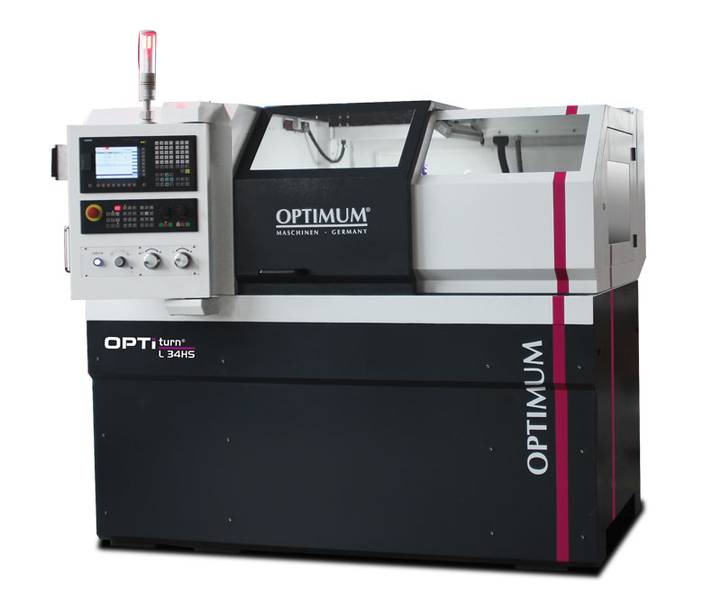

- Токарний верстат по металу з ЧПУ OPTIturn L 34HS CNC має невеликі розміри, зручні для розміщення в навчальному класі або виробничій майстерні.
- Токарний верстат по металу з ЧПУ OPTIturn L 34HS CNC призначений для точних токарних робіт.
- Станина токарного верстата виготовлена з литого чавуну з масою ребер жорсткості.
- Напрямні ковзання OPTIturn L 34HS CNC загартовані індукційним методом (42-52 HRC) з прецизійним шліфуванням.
- Зручне розташування аварійної кнопки «СТОП».
- У моделі токарного верстата по металу з ЧПУ OPTIturn L 34HS CNC застосовано систему централізованого змащення всіх напрямних.
- Обертання шпинделя здійснюється в обидва боки.
- Переміщення виконавчих механізмів на токарному верстаті по металу з ЧПУ відбувається за допомогою ШВП.
- OPTIturn L 34HS CNC має захисний кожух.
- На токарному верстаті по металу з ЧПУ встановлені задні дверцята для зручності обслуговування.
- Захисний вимикач розташований на передніх розсувних дверцятах і запобігає можливості експлуатації токарного верстата по металу з ЧПУ за відкритих дверцят.
- На токарному верстаті по металу з ЧПУ OPTIturn L 34HS CNC застосовані приводи компанії SIEMENS.
- Програмний пакет «SINUMERIK 808D» включено до комплекту постачання. (Програмне забезпечення дає змогу створювати програми обробки деталі прямо з панелі токарного верстата з ЧПК, які можна змоделювати і подивитися траєкторію руху інструменту).
- Два роки гарантії на SIEMENS компоненти.
- Управління Siemens: SINUMERIK 808D або SINUMERIK 808D ADVANCED.
Технічні характеристики:
| Параметр | Значення |
| Токарний верстат по металу з ЧПУ | OPTIturn L 34HS Sinumerik 808D Advanced |
| Артикул | 3504232 |
| Електричне живлення | 400 В / 3 Ph ~ 50 Гц |
| Споживана потужність | 6,5 кВт |
| Потужність двигуна приводу | 3,7 кВт |
| Крутний момент двигуна | 23,6 Нм |
| Крутний момент на шпинделі | 40 Нм |
| Конус шпинделя | (DIN 6350) А2-4 |
| Діаметр отвору в шпинделі | 46 мм |
| Потужність насоса СОЖ | 95 Вт |
| Об’єм бака СОЖ | 100 л |
| Висота центрів | 170 мм |
| Відстань між центрами | 800 мм |
| Максимальний діаметр обробки над супортом | 152 мм |
| Максимальний діаметр обробки над станиною | 340 мм |
| Ширина напрямних стани | 208 мм |
| Діаметр патрона | 160 мм |
| Діаметр отвору в патроні | 40 мм |
| Діапазон швидкості обертання шпинделя | 30-3500 об/хв |
| Револьверна головка | Servo/Пневматична |
| Кількість інструментальних станцій | 6 |
| Максимальний розмір державки інструменту | 16 х 16 мм |
| Повторюваність | +/- 0,015 мм |
| Точність позиціонування | +/- 0,03 мм |
| Переміщення по осі X | 185 мм |
| Переміщення по осі Z | 540 мм |
| Швидкість подачі по осі X | 6000 мм/хв |
| Швидкість подачі по осі Z | 8000 мм/хв |
| Крутний момент двигуна осі X | 4 Нм |
| Крутний момент двигуна осі Z | 6 Нм |
| Конус задньої бабки | MK 3 |
| Діаметр пінолі задньої бабки | 45 мм |
| Хід пінолі задньої бабки | 120 мм |
| Розміри верстата (ДхШхВ) | 1950 х 1475 х 1956 мм |
| Вага верстата | 1200 кг |
Комплект поставки:
- Держатель для револьверної головки
- Система охолодження
- Станковий світильник
- Інструмент для наладки
