Технічний опис:

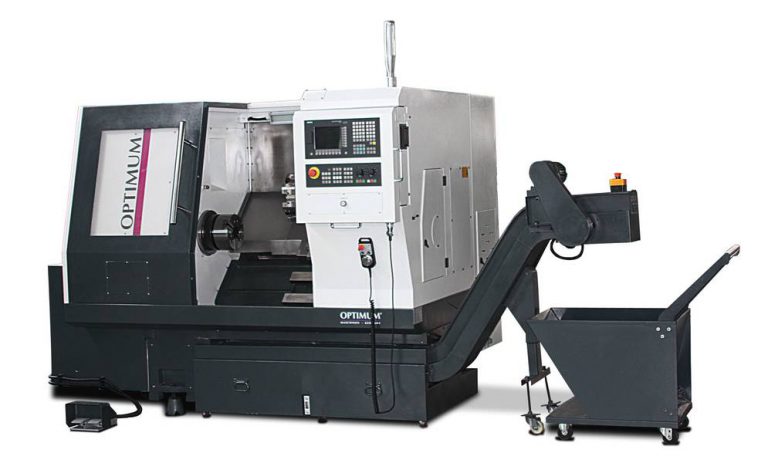

- Токарний верстат по металу з ЧПУ Optimum S 400E CNC має похилу станину промислового призначення.
- Керування токарними операціями на моделі токарного верстата по металу з ЧПУ Оптимум S 400E CNC відбувається завдяки ЧПУ стійці Siemens SINUMERIK 808D.
- Оптимум S 400E CNC має зручний, компактний дизайн.
- Нахил станини 45° на токарному верстаті по металу з ЧПУ дає змогу виконувати обробку деталей великого діаметра.
- Токарний верстат з ЧПУ має вбудований конвеєр для видалення стружки.
- Жорсткі лінійні напрямні токарного верстата з ЧПУ Оптимум S 400E CNC забезпечують тривалий термін служби і здатні витримувати максимальні статичні та динамічні навантаження.
- Загартовані та шліфовані ШВП.
- Всі серводвигуни з вбудованим енкодером за допомогою яких забезпечується максимальна точність переміщення робочих органів.
- Система Renishaw застосована на токарному верстаті для ручного вимірювання інструменту.
- Задня бабка виконана з гідравлічним затискачем.
- Портативний електронний пульт керування, значно полегшує процес налагодження токарного верстата по металу з ЧПУ.
- Мобільний контейнер для стружки.
- Галогенний верстатний світильник добре освітлює зону обробки деталі на токарному верстаті з ЧПУ Оптимум S 400E CNC.
- Програмний пакет ЧПУ «SINUMERIK 808D» входить до комплекту постачання токарного верстата. З цієї панелі керування можна запрограмувати виготовлення деталі та змоделювати.
- Два роки гарантії на компоненти SIEMENS.
Технічні характеристики:
| Параметр | Значення |
| Модель токарного верстата з ЧПУ | OptiTurn S 400E SINUMERIK 808D |
| Артикул | 3504320 |
| Електричне підключення | 400 В, 3 фази, 50 Гц |
| Загальне споживання потужності | 15 кВт |
| Потужність приводу шпинделя | 7,5 кВт |
| Крутний момент шпинделя | 95,6 Нм |
| Конус шпинделя | А 2-6 |
| Діаметр отвору шпинделя | 61 мм (залежить від зажимного обладнання) |
| Потужність двигуна системи СОЖ | 450 Вт |
| Ємність бака СОЖ | 75 літрів |
| Потужність двигуна гідравлічної системи | 1,5 кВт |
| Ємність бака гідравлічної системи | 60 літрів |
| Максимальна довжина заготовки | 430 мм |
| Максимальний діаметр обробки над супортом | 200 мм |
| Максимальний діаметр обробки над станиною | 450 мм |
| Угол нахилу станины | 45 градусів |
| Діаметр гідравлічного патрона | 200 мм |
| Діаметр наскрізного отвору патрона | 52 мм |
| Діапазон швидкості обертання шпинделя | 40-4500 об/хв |
| Привід зміни інструменту | гідравлічний |
| Кількість позицій інструментального магазину | 8 |
| Максимальний розмір державки інструменту | 25 мм |
| Максимальний діаметр осьового інструменту | 16 мм |
| Повторюваність | +/- 0,006 мм |
| Точність позиціонування | 0,01 мм |
| Переміщення по осі X | 200 мм |
| Переміщення по осі Z | 430 мм |
| Швидкість подачі по осях X / Z | 10 м/хв |
| Крутний момент двигунів осей X / Z | 10 Нм |
| Конус пінолі задньої бабки | MK 4 |
| Діаметр пінолі задньої бабки | 72 мм |
| Хід пінолі задньої бабки | 110 мм |
| Розміри верстата з конвеєром для стружки | 3670 x 1875 x 2155 мм |
| Загальна вага | 3500 кг |
Комплект постачання:
- Транспортер для стружки
- Електричний маховик
- Гідравлічний 3-кулачковий патрон діаметром 200 мм
- Наладочний інструмент
- Система вимірювання інструменту Renishaw
- Монтажні опори
