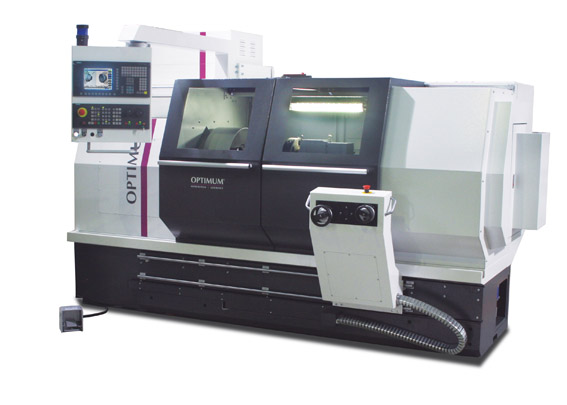

Токарные станки по металлу с ЧПУ OPTIturn L500 / L520

Техническое описание:

  • Питание токарного станка по металлу с ЧПУ OPTIturn L500 / L520 производится от двигателей, которые выдерживают мощность до 20/30 кВт. Вращение шпинделей осуществляется от отдельных двигателей 12/17 киловатт.
  • Управление работой токарного станка по металлу с ЧПУ OPTIturn L500 / L520 выполняется ЧПУ системой немецкого производства Siemens: SINUMERIK 828D, которая имеет долгий срок службы и устойчивость от попадания грязи и царапин.
  • Плоский экран отражает режимы работы, графическое изображение детали и её размеров, траекторию режущего инструмента. Для регулирования условий работы, наладки и других функций имеются кнопки и переключатели.
  • Шпиндели токарных станков с ЧПУ имеют высокие скорости до 3500 оборотов в минуту и большую прочность, которые минимизируют вибрации и тепло особенно на больших оборотах.
  • Движение основных узлов по координатным осям осуществляется при помощи шариковых винтов, которые установлены на качественные подшипники, изготовленные на прецизионных станках.
  • Винтовые поверхности токарных станков по металлу с ЧПУ термически обработаны и отшлифованы, и как результат, обеспечивают высокую точность перемещений ± 0,005 мм.
  • Осевая подача превосходно синхронизирована с изменяющимися скоростями шпинделя в результате чего при изменении скорости шпинделя в процессе нарезания резьбы не изменяется шаг. Ручное перемещение осуществляется двумя маховиками с электронным управлением.
  • Двойные прямоугольные направляющие, расположенные на станине обеспечивают высокую точность координатных перемещений и плавность хода.
  • Для установки различных видов державок с резцами и осевым инструментом имеется револьверная головка VDI 40 на 8 позиций. Зажим и фиксация производится автоматически системой гидравлики.
  • Обработка длинных заготовок осуществляется при помощи задней бабки больших размеров, которая перемещается по направляющим легко, свободно и надежно фиксируется. Пиноль служит для установки осевого инструмента и оснастки с конусом МК5. При изменении конуса режущего инструмента применяются переходные втулки, сверлильные и цанговые патроны либо специальные приспособления и устройства.
  • Все трущиеся части автоматически смазываются системой смазки, имеющей свой резервуар.
  • Автоматическое перемещение, зажимы и розжимы производятся при помощи гидростанции, имеющей бак ёмкостью 50 литров и насос мощностью 750 Вт.
  • Охлаждение инструмента и заготовки на обеих моделях токарных станков с ЧПУ происходит централизовано. Для хранения и сбора жидкости в основании станка встроены баки ёмкостью 208/260 литров. Насос подачи жидкости имеет мощность 450 ватт.
  • Удаление стружки из зоны резания на токарном станке по металлу с ЧПУ выполняется транспортером с тележкой. Транспортер работает прерывисто, для безопасности работы установлена блокировка.
  • Ограждение зоны резания осуществляется открывающимися дверцами с прозрачными окошками. При открытии дверей микро переключатели отключают цикл работы станка.
  • Освещение рабочей зоны токарных станков по металлу с ЧПУ производится встроенным станочным светильником.

Технические характеристики:

Токарный станок по металлу с ЧПУ OPTIturn L500 OPTIturn L520
Номер арт. 3514430 3514440
Общая потребляемая мощность 20 кВт 380 В ~50 Гц 30 кВт 380 В ~50 Гц
Привод шпинделя 12 кВт 17 кВт
Насос подачи СОЖ 450 Вт
Емкость бака СОЖ 208 литров 260 литров
Мощность насоса 750 Вт
Емкость бака 50 литров
Высота центров 275 мм
Межцентровое расстояние 2000 мм 3000 мм
Ø обработки над суппортом 310 мм
Ø обработки над станиной 550 мм
Ø обработки над выемкой станины 790 мм
Максим. масса заготовки (с задней бабкой) 2000 кг
Ширина станины 405 мм
Число оборотов шпинделя 80 — 3500 об/мин
Фланец шпинделя Camlock D1-8″
Проходное отверстие шпинделя 82 мм
Гидравлический токарный патрон 250 мм
Проходное отверстие токарного патрона 69 мм
Тип сменщика инструмента гидравлический VDI 40
Количество инструмента 8
Максимальный размер державки резца 25х25 мм
Максимальный диаметр осевого инструмента 32 мм
Позиционирование ± 0,005 мм
Перемещение 345 мм
Скорость рабочей подачи 15 000 мм/мин
Перемещение 2150 мм 3150 мм
Скорость рабочей подачи 15 000 мм/мин
Конус пиноли задней бабки МК5
Диаметр пиноли задней бабки 80 мм
Ход пиноли задней бабки 150 мм
Длина 4190 мм 5190 мм
Ширина 2245 мм
Высота 2050 мм
Масса станка 4900 кг 7500 кг
