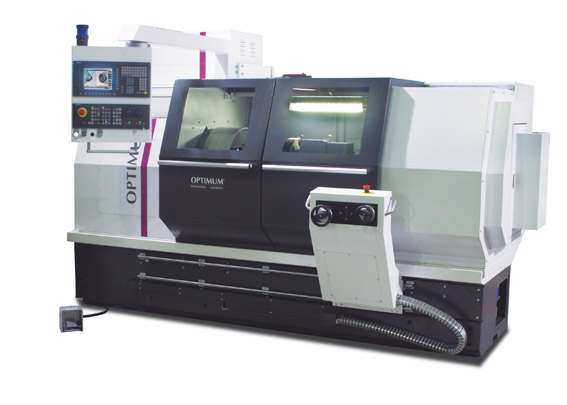

Станки токарные по металлу с ЧПУ OPTIturn L440 / L460

Техническое описание:

  • Передняя бабка имеет новую современную конструкцию. Скорость вращения шпинделя 100 — 4500 оборотов в минуту. Основные поверхности термически обработаны и отшлифованы. Внутренний диаметр отверстия составляет 65 мм. Применение больших роликовых подшипников позволяет выдерживать большие нагрузки и производить обдирочные работы. Передаточный механизм имеет две ступени и переключается пневматически.
  • Двойные направляющие станины токарного станка по металлу с ЧПУ выполнены с высокой геометрической точностью и имеют прямоугольную форму.
  • В револьверную головку токарного станка по металлу с ЧПУ устанавливается восемь предварительно настроенных инструментальных блоков, гидравлический зажим производится автоматически.
  • Управление производится современной системой ЧПУ немецкого производства 828D. На дисплее пульта управления отражается изготовляемая деталь в формате 3D и режимы работы станка. Наладка осуществляется кнопками и переключателями, имеющими соответствующий символ.
  • Для обработки длинных деталей, на направляющих станины установлена задняя бабка. Пиноль токарного станка имеет коническое отверстие Морзе 4, для установки осевого инструмента и оснастки. Удаление вибрации и прогиба можно осуществить установкой на направляющие, люнетов — подвижного и не подвижного.
  • Позиционирование по координатным осям с точностью ± 0,005 мм, и скоростью 15000 миллиметров в минуту, осуществляется отдельными приводами. Ручное перемещение осуществляется при помощи электронных маховиков, расположенных на отдельной компактной панели. Применение шариковых ходовых винтов исключают зазор между винтом и гайкой качения. В результате увеличивается точность и плавность перемещения.
  • Регулирование скоростей подач на токарном станке по металлу с ЧПУ OPTIturn L440 производится гидравлическим приводом. Для хранения рабочего масла имеется бак ёмкостью 50 литров. Подача масла в гидравлическую систему осуществляется насосом мощностью 750 Вт. Давление регулируется манометрами. Для очистки отработанного масла имеется возможность установки сепаратора.
  • Смазка всех трущихся частей производится централизовано, системой смазки.
  • Установка заготовок на токарном станке по металлу с ЧПУ производится в гидравлический патрон. Для удобства работы имеется специальная педаль, которая производит зажим — розжим патрона. Усилие зажима регулируется. Увеличение производительности можно достичь установкой автоматического податчика прутков.
  • Защита рабочей зоны токарного станка с ЧПУ происходит благодаря раздвижными дверцами, на которых расположены смотровые окна. При открытии, во время работы дверец, токарный станок автоматически отключается конечными микро-выключателями. Чем обеспечивается безопасность, и соблюдается охрана труда при работе. Дополнительное ограждение имеет токарный гидравлический патрон.
  • Охлаждение инструмента и заготовки на токарном станке по металлу с ЧПУ OPTIturn L440 выполняется централизовано системой подачи СОЖ. Для сбора эмульсии имеется встроенный бак ёмкостью 100 литров. Качественное охлаждение и снижение шероховатости достигается применением инструмента с внутренним подводом. Для чего необходимо подключить систему внутреннего охлаждения с подводом СОЖ.
  • Освещение рабочего пространства на токарном станке по металлу с ЧПУ осуществляется установленным специальным светильником.
  • Для безопасности работы электрического оборудования в шкаф необходимо установить кондиционер.
  • Для автоматического удаления стружки со станка можно установить транспортер и тележку.

Технические характеристики:

Модель токарного станка по металлу с ЧПУ OPTIturn L440 OPTIturn L460
Номер арт. 3514410 3514420
Общая потребляемая мощность 20 кВт 380 В ~50 Гц
Привод шпинделя 12 кВт
Насос подачи СОЖ 375 Вт
Емкость бака СОЖ 100 литров
Мощность насоса 750 Вт
Емкость бака 50 литров
Высота центров 235 мм
Межцентровое расстояние 1000 мм 1500 мм
Ø обработки над суппортом 240 мм
Ø обработки над станиной 475 мм
Ø обработки над выемкой станины 710 мм
Число оборотов шпинделя 100 — 4500 об/мин
Фланец шпинделя Camlock D1-6″
Проходное отверстие шпинделя 65 мм
Гидравлический токарный патрон 200 мм
Проходное отверстие токарного патрона 52 мм
Тип сменщика инструмента гидравлический VDI 40
Количество инструмента 8
Максимальный размер державки резца 25 х 25 мм
Максимальный диаметр осевого инструмента 32 мм
Повторяемость 0,005 мм
Позиционирование ± 0,005 мм
Перемещение 260 мм
Скорость рабочей подачи 15 000 мм/мин
Перемещение 1150 мм 1680 мм
Скорость рабочей подачи 15 000 мм/мин
Конус пиноли задней бабки МК 4
Диаметр пиноли задней бабки 65 мм
Ход пиноли задней бабки 150 мм
Длина 3030 мм 3530 мм
Ширина 1950 мм
Высота 2050 мм
Масса станка 3000 кг 3450 кг
