Технічний опис:

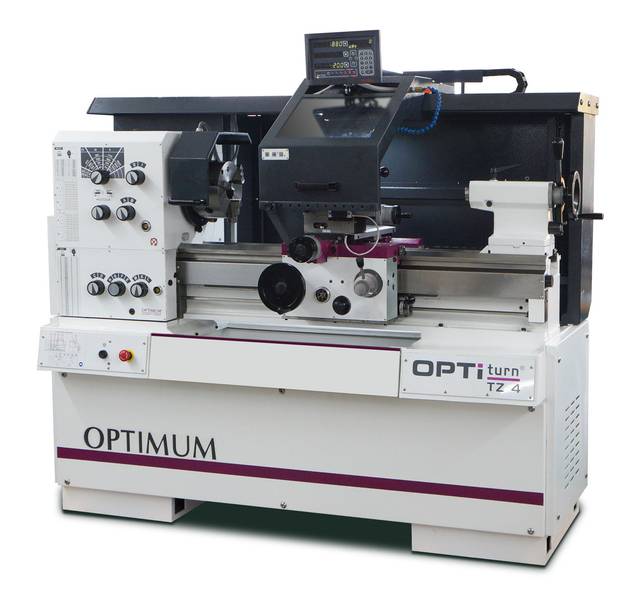

- Токарно-гвинторізний верстат по металу Оптимум класу PREMIUM оснащений швидкозмінним різцетримачем і УЦІ NEWALL DP.
- Станина токарно-гвинторізного верстата по металу і підставка високої жорсткості з високоякісного чавуну.
- Вузли токарно-гвинторізного верстата по металу OPTIturn TZ4 захищені від потрапляння стружки.
- Висока точність і міцність загартованого і шліфованого шпинделя.
- Головний вимикач, що замикається.
- Найточніше регулювання подач і нарізування різьблення.
- Демпфірована основа токарного верстата.
- Ванна для стружки, що легко виймається.
- Потужний верстатний LED-світильник.
- Час гальмування шпинделя зменшено завдяки електронному гальму.
- Загартовані та прецизійно відшліфовані напрямні станини.
- Токарно-гвинторізний верстат OPTIturn TZ4 оснащений швидкозмінним різцетримачем SWH 5-B.
- Чотирьох-позиційний різцетримач 25 x 120 Typ D.
- Верстат оснащений МОР.
- Зручна в обслуговуванні панель керування.
- Електрика 24 В, всі реле і контактори від SIEMENS і SCHNEIDER.
Технічні характеристики:
| Параметр | OPTIturn TZ 4 |
| Артикул | 3432240 |
| Підключення | 380 В / 3 Ph ~50 Гц |
| Загальна споживана потужність, кВт | 4,5 |
| Потужність приводу шпинделя, кВт | 3 |
| Потужність насоса СОЖ | 125 Вт |
| Конус шпинделя | МК 6 |
| Висота центрів, мм | 200 |
| РМЦ (найбільша довжина деталі), мм | 800 |
| Найбільший діаметр обробки над станиною, мм | 400 |
| Найбільший діаметр обробки над супортом, мм | 245 |
| Частота обертання шпинделя, об/хв | 45 — 1800 |
| Кількість ступенів швидкості | 16 |
| Присадкова поверхня шпинделя | Camlock DIN ISO 702-2 Nr. 6 |
| Діаметр наскрізного отвору шпинделя, мм | 52 |
| Хід верхньої каретки супорта, мм | 112 |
| Хід поперечної каретки супорта, мм | 212 |
| Конус пінолі задньої бабки | МК 3 |
| Діаметр пінолі задньої бабки, мм | 50 |
| Хід пінолі задньої бабки, мм | 110 |
| Продольна подача (48 подач) | 0,0263 — 1,8416 мм/об |
| Поперечна подача (48 подач) | 0,0133 — 0,9321 мм/об |
| Параметри нарізки метричних різьб (22 кроки) | 0,2 — 14 мм |
| Параметри нарізки дюймових різьб (42 кроки) | 80 — 1 ниток/дюйм |
| Параметри нарізки модульних різьб (44 кроки) | 0,1 — 7 мм |
| Габарити (ДхШхВ), мм | 1960 x 1060 x 1690 |
| Вага, кг | 1250 |
Комплектація:
- Неподвижний люнет Ø 10 – 130 мм
- Рухомий люнет Ø 10 – 100 мм
- Станковий LED-світильник
- Перехідна оправка МК 3 і МК 6
- Упорний центр МК 3
- Швидкозмінний картриджний різцетримач 5-B
- Різцетримач 25х120 мм типу D
- Позиційний упор
- Набір змінних шестерень
