Технічний опис:
- Закалені та шліфовані напрямні осі Z.
- Кріплення шпинделя Camlock DIN ISO 702-2 № 4.
- Гарантована точність радіального биття шпинделя не більше 0,015 мм.
- Механізм подачі в масляній ванні.
- Перемикач обертання шпинделя вправо/вліво розташований на передній бабці.
- Аварійний вимикач розташований на передній бабці.

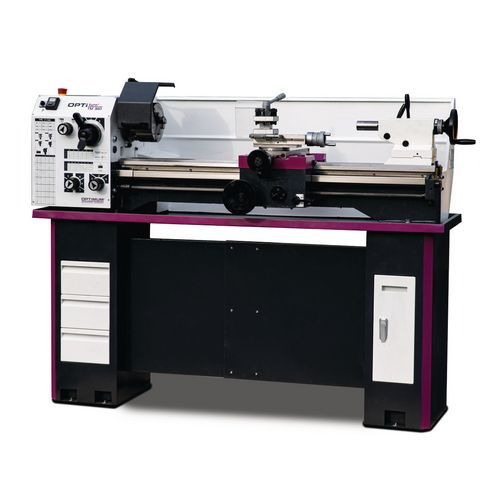

- Шпиндель верстата OPTIturn TM 3110 закалений і встановлений на регульованих конічних підшипниках.
- Лімб з подвійною шкалою, ціна поділу 0,04/0,01 мм.
- Ребриста призматична станина із сірого чавуну, індукційно закалена і точно шліфована.
- Точність на токарному патроні не більше 0,04 мм.
- Чотиристоронній сталевий тримач різців.
- Усі напрямні регулюються за допомогою клинів.
- Ходовий гвинт для нарізання різьби або автоматичної поздовжньої обробки.
- Автоматичні поздовжні/поперечні подачі.
- Задня бабка для обточки конуса регулюється на ±5 мм.
- Лімб на задній бабці з ціною поділу 0,02 мм.
- Швидке і просте регулювання переміщення задньої бабки за допомогою затискного важеля.
- Тумба під верстат у комплект не входить і замовляється окремо.
Технічні характеристики:
| Параметр | OPTIturn TM 3110 |
| Артикул | 3403010 |
| Довжина | 1749 мм |
| Ширина/глибина | 740 мм |
| Висота | 566 мм |
| Вага (нетто) | 350 кг |
| Висота центрів | 155 мм |
| Відстань між центрами | 1000 мм |
| Діаметр обробки над станиною | 310 мм |
| Діаметр обробки над супортом | 196 мм |
| Ширина стани | 190 мм |
| Кількість ступенів обертання шпинделя | 9 ступенів |
| Діапазон швидкостей | 65 – 2000 об/хв |
| Двигун | 1,1 кВт |
| Напруга живлення | 400 В |
| Кількість фаз | 3 фази |
| Тип струму | Змінний струм |
| Частота мережі | 50 Гц |
| Кінець шпинделя | Camlock DIN ISO 702-2 № 4 |
| Діаметр отвору шпинделя/проходу | 38 мм |
| Конус шпинделя | MK 5 |
| Макс. розмір тримача різців | 16 мм |
| Конус пінолі | MK 3 |
| Хід пінолі задньої бабки | 100 мм |
| Діаметр пінолі | 38 мм |
| Метричні різьби | 0,4 – 10 мм/об |
| Кількість кроків метричних різьб | 29 |
| Дюймові різьби | 56 – 4 нитки/дюйм |
| Переміщення по осі X | 90 мм |
| Переміщення по осі Z | 168 мм |
| Поздовжні подачі | 0,02 – 0,4 мм/об |
| Кількість ступенів поздовжніх подач | 24 |
| Поперечні подачі | 0,01 – 0,2 мм/об |
| Кількість ступенів поперечних подач | 32 |
Комплект поставки:
- Токарний патрон з трьома кулачками Ø 200 мм, № 5.
- Неподвижний люнет 7 — 102 мм.
- Рухомий люнет 10 — 60 мм.
- Перехідна оправка MK 3 / MK 6.
- Неподвижний центр МК 3.
- Заводська заправка маслом.
- Інструмент для налаштування.
