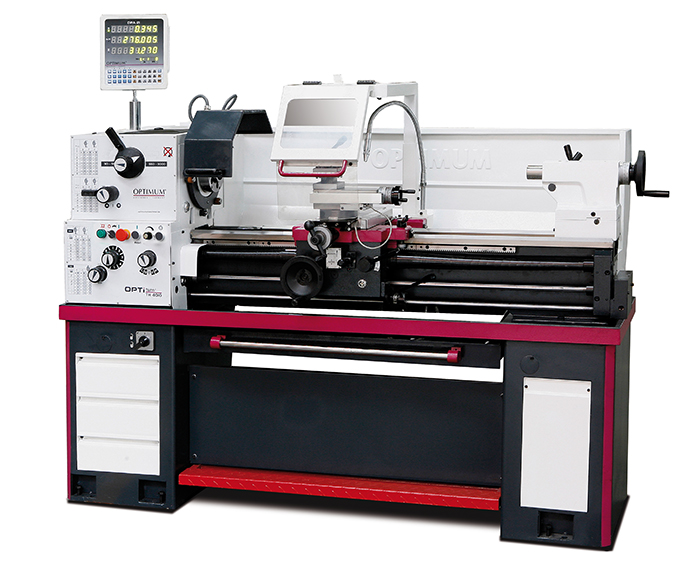

Токарно-гвинторізний верстат по металу OPTIturn TH 4010 / TH 4010 DPA / TH 4010 DPA Vario

Технічний опис:

• Точність виготовлення основних вузлів верстата забезпечує хорошу жорсткість і стійкість.
• Електроживлення верстатів серії OPTIturn TH 4010 здійснюється двигунами потужністю 1,5 – 4 кВт. Модифікація TH 4010 V оснащена інверторним приводом німецького виробництва.
• Направляючі стани верстатів термічно оброблені та шліфовані, що забезпечує плавність та точність переміщення робочих органів і підвищує зносостійкість.
• Радіальне биття шпинделя зменшено до 0,015 мм завдяки закаленим і фінішно обробленим робочим поверхням шпинделя.
• Встановлення патронів і планшайб забезпечує точне центрування та надійне кріплення.
• Можливість зміни напрямку обертання шпинделя (праве/ліве).
• Моделі TH 4010D і TH 4010V оснащені цифровою індикацією з антибліковим дисплеєм і оптичною вимірювальною лінійкою.
• Оригінальне оформлення панелі коробки швидкостей і подач, зручно розташовані рукоятки управління.
• Робота валів і шестерень здійснюється в масляній ванні, що забезпечує плавність і довговічність.
• Установка різців виконується в чотирипозиційному тримачі, а на моделі TH 4010V – в швидкозмінному тримачі 20 x 100.
• Верхня каретка супорта обертається в межах ±90° для обробки коротких конусів.
• Автоматична подача перемикається рукояткою, а ручна – маховиками з лімбами і функцією вимкнення. Зміна подач здійснюється в 48 діапазонах.
• Обробка довгих конусів виконується за допомогою задньої бабки, яка може зміщуватися в межах ±10°.
• Переміщення пінолі до 130 мм виконується маховиком з лімбом і фіксується ручкою.
• Захисний кожух для токарного патрона оснащений кінцевим вимикачем для безпеки, а захисний екран з оглядовим вікном захищає від стружки та розбризкування.
• Система централізованої подачі СОЖ забезпечує охолодження інструмента та заготовки.
• Для зручного прибирання встановлена висувна ємність для збору стружки.
• Освітлення робочої зони здійснюється за допомогою LED-ліхтаря.

Технические характеристики:

Комплект поставки:

• Рухомий люнет, прохідний отвір 16 – 95 мм.
• Система подачі СОЖ.
• Захисний екран.
• Підставка під верстат.
• Захисне огородження.
• Кожух патрона.
• Гальмо шпинделя.
• Верстатний світильник.
• Різьбоуказівник.
• Чотирипозиційний тримач різців.
• Змінні шестерні.
• Комплект інструментів для обслуговування.
• Керівництво з експлуатації українською мовою.
