Технічний опис:

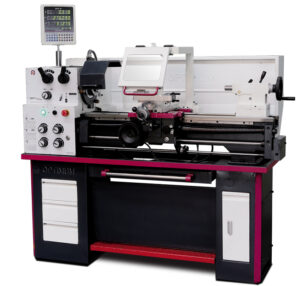

- Токарно-гвинторізний верстат по металу OPTIturn TH 3309 / TH 3309 D використовується для точіння деталей твердосплавними різцями, призначеними для обробки чавуну, сталі, жаростійких сплавів, а також алюмінієвих і мідних сплавів.
- Основні частини верстата виготовлені з чавунних відливок, що забезпечує гарну жорсткість, стійкість і витривалість.
- Керування верстатом здійснюється за допомогою кнопок і перемикачів на естетично оформленій панелі. Головний вимикач можна замикати.
- Моделі OPTIturn TH 3309 та TH 3309D мають двигун із захисним вимикачем, аварійна кнопка керується ногою.
- Пристрій цифрової індикації DPA 21 відображає положення робочих органів під час роботи та скорочує час на налаштування верстата.
- Установка різального інструменту відбувається в чотирипозиційному тримачі різців.
- Обробка довгих деталей і конусів виконується за допомогою призматичної задньої бабки, індукційно загартованої і шліфованої на прецизійному верстаті.
- Станина встановлена на естетично оформлену підставку з висувною ємністю для збору стружки і відсіком для зберігання інструменту.
- Робоча зона верстата захищена екраном із оглядовим вікном.
- Місцеве освітлення здійснюється за допомогою верстатного світлодіодного світильника.
- Охолодження інструменту та заготовки може бути централізованим за допомогою системи подачі СОЖ (може бути придбано окремо).
Технічні характеристики:
| Параметр | OPTIturn TH 3309 | OPTIturn TH 3309 DPA |
| Номер артикула | 3402030 | 3402040 |
| Двигун | 1,5 кВт, 380 В ~50 Гц | 1,5 кВт, 380 В ~50 Гц |
| Висота центрів, мм | 156 | 156 |
| Найбільша довжина оброблюваної деталі, мм | 830 | 830 |
| Найбільший діаметр обробки над станиною, мм | 330 | 330 |
| Найбільший діаметр обробки над супортом, мм | 196 | 196 |
| Найбільший діаметр обробки над виїмкою, мм | 448 | 448 |
| Довжина виїмки стани, мм | 170 | 170 |
| Швидкість обертання шпинделя, об/хв | 60 – 2000 | 60 – 2000 |
| Кількість ступенів | 16 | 16 |
| Внутрішній конус шпинделя | MK 5 | MK 5 |
| Присоединительная поверхность шпинделя | Camlock ASA D1 — 4″ | Camlock ASA D1 — 4″ |
| Діаметр скрізного отвору в шпинделі, мм | 38 | 38 |
| Ширина стани, мм | 181 | 181 |
| Хід верхньої каретки супорта, мм | 98 | 98 |
| Хід поперечної каретки супорта, мм | 164 | 164 |
| Внутрішній конус пінолі задньої бабки | MK 3 | MK 3 |
| Хід пінолі задньої бабки, мм | 110 | 110 |
| Поздовжня подача, мм/об | 0,052 – 1,392 | 0,052 – 1,392 |
| Поперечна подача, мм/об | 0,014 – 0,380 | 0,014 – 0,380 |
| Пределы шага метричних різьб, мм | 0,4 – 7 | 0,4 – 7 |
| Пределы шага дюймових різьб, ниток/дюйм | 4 – 56 | 4 – 56 |
| Висота державки різця, мм | 16 | 16 |
| Довжина, мм | 1685 | 1685 |
| Ширина, мм | 745 | 745 |
| Висота, мм | 1320 (DPA — 1590) | 1320 (DPA — 1590) |
| Маса верстата, кг | 430 | 430 |
Комплект поставки:
- Змінні шестерні.
- Комплект інструментів для обслуговування.
- Керівництво з експлуатації українською мовою.
