Технічний опис:

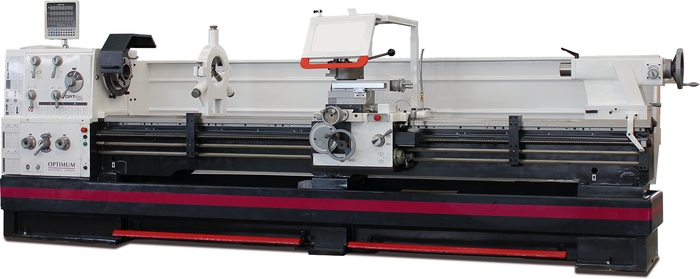

- Універсальний токарно-гвинторізний верстат OPTIturn TH 6620D і TH 6630D, має хорошу жорсткість і високу точність обробки деталей. Завдяки пристрою цифрової індикації, моделі DPA 21 можна здійснювати переміщення інструменту з високою точністю. Токарно-гвинторізний верстат оснащений швидкознімним різцетримачем.
- Напрямні станини токарно-гвинторізного верстата загартовані і точно відшліфовані.
- Шпиндель токарно-гвинторізного верстата має посадковий фланець Camlock DIN ISO 702-2 №. 8, за допомогою якого можна провести зміну необхідного оснащення (патрони, планшайби тощо).
- Шестерні коробки передач працюють у масляній ванні, вали встановлені на високоякісних підшипниках.
- Зручні важелі селектора для перемикання швидкості подачі.
- Верстат має механічне гальмо шпинделя з відключенням головного електродвигуна і зручно розташовані аварійні кнопки «СТОП».
- На токарно-гвинторізному верстаті по металу OPTIturn TH 6620D і TH 6630D застосовано централізоване змащення напрямних.
- Галогенний верстатний світильник із шарнірним важелем встановлено на токарному верстаті.
- Аварійна зупинка обертання шпинделя токарно-гвинторізного верстата має ножне виконання.
- Електрокомпоненти, що використовуються в конструкції токарного верстата, від торгової марки Siemens Electrical.
- Швидкозмінний тримач інструменту SWH 9-D.
- 1 сталевий тримач 41 х 180 тип D для інструменту квадратного перетину.
Технічні характеристики:
| Параметр | TH 6620D | TH 6630D |
| Артикул | 3462210 | 3462220 |
| Довжина | 3650 мм | 4650 мм |
| Ширина | 1230 мм | 1230 мм |
| Висота | 1751 мм | 1751 мм |
| Маса | 3345 кг | 3710 кг |
| Потужність привода двигуна | 9 кВт | 9 кВт |
| Загальна споживана потужність | 10 кВт | 10 кВт |
| Напруга | 400 В | 400 В |
| Кількість фаз | 3 | 3 |
| Частота мережі | 50 Гц | 50 Гц |
| Кінець шпинделя | Camlock DIN ISO 702-2 №. 8 | |
| Діаметр наскрізного отвору шпинделя | 105 мм | 105 мм |
| Висота центру | 330 мм | 330 мм |
| Відстань між центрами (РМЦ) | 2050 мм | 3050 мм |
| Діаметр обробки над станиною | 660 мм | 660 мм |
| Діаметр обробки над виїмкою стани | 900 мм | 900 мм |
| Діаметр обробки над супортом | 440 мм | 440 мм |
| Хід каретки різцетримача | 250 мм | 250 мм |
| Ширина стани | 400 мм | 400 мм |
| Діапазон швидкостей | 25-1600 об/хв | 25-1600 об/хв |
| Кількість ступенів швидкостей | 16 | 16 |
| Хід по осі X | 230 мм | 230 мм |
| Хід по осі Z | 368 мм | 368 мм |
| Конус пінолі задньої бабки | MK5 | MK5 |
| Хід пінолі задньої бабки | 235 мм | 235 мм |
| Потужність насосу СОЖ | 150 Вт | 150 Вт |
| Максимальна висота державки інструмента | 32 мм | 32 мм |
| Діапазон продольної подачі | 0,044 — 1,48 мм/об | 0,044 — 1,48 мм/об |
| Діапазон поперечної подачі | 0,022 — 0,74 мм/об | 0,022 — 0,74 мм/об |
| Кількість ступенів подачі | 25 | 25 |
| Параметри метричних різьб | 0,45 — 120 мм/об | 0,45 — 120 мм/об |
| Кількість метричних різьб | 54 | 54 |
| Параметри дюймових різьб | 80 — 7,16 ниток/дюйм | 80 — 7,16 ниток/дюйм |
| Кількість дюймових різьб | 60 | 60 |
| Максимальне навантаження | 1,4 т | 2 т |
| Количество шагов дюймовых резьб | 60 | 60 |
| Пределы шага питчевых резьб | 7/8 — 160 | 7/8 — 160 |
| Количество шагов питчевых резьб | 42 | 42 |
| Пределы шага модульных резьб | От 0,25 до 60 | От 0,25 до 60 |
| Количество шагов модульных резьб | 46 | 46 |
| Максимальная нагрузка | 1,4 т | 2 т |
Комплект поставки:
- Неподвижний люнет (макс. Ø 150 мм)
- Рухомий люнет (макс. Ø 130 мм)
- Станковий світильник
- Перехідна оправка MK 5 / MK 7
- Упорний центр MK 5 (включаючи твердосплавний варіант)
- Швидкозмінний різцетримач 9-D
- Державка 41 х 180 тип D для квадратного інструмента
- Упор із точною регулюванням
- Набір змінних шестерень гітари подач
- Наладочний інструмент
