Технічний опис:

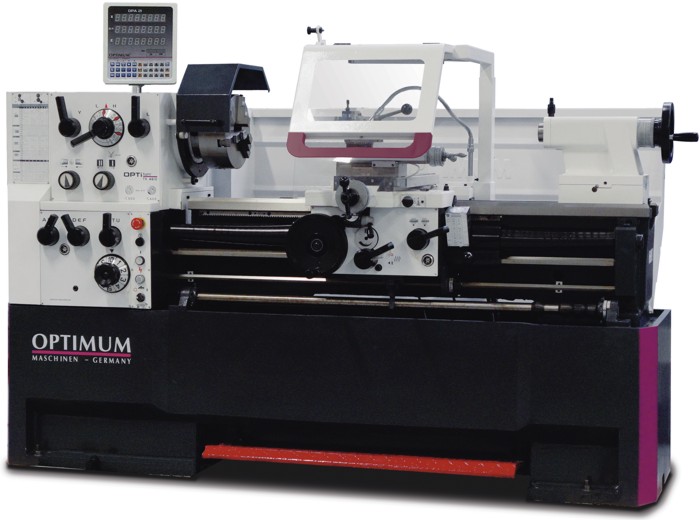

- Сучасний токарно-гвинторізний верстат по металу OPTIturn TH 4610D / TH 4615D / TH 4620D розроблений для великого промислового виробництва німецьким виробником Stürmer Maschinen GmbH.
- Модель токарно-гвинторізного верстата по металу OPTIturn TH 4610D / TH 4615D / TH 4620D – це модернізований сучасний аналог вже давно популярних і затребуваних на ринку токарно-гвинторізних верстатів по металу Оптимум D460x1000/1500/2000 DPA.
- Напрямні на всіх моделях токарно-гвинторізних верстатах по металу Оптимум серії «ТН» технологічно загартовані і якісно шліфовані. На всіх моделях Оптимум TH встановлена центральна система змащення напрямних.
- Високоточний шпиндель токарно-гвинторізного верстата по металу виготовлений з легованої, високоміцної сталі, пройшов якісне загартування і розташований на прецизійних підшипниках роликового типу з можливістю точного регулювання. Кожен токарно-гвинторізний верстат серії ТН проходить технічну перевірку, результати якої заносяться в індивідуальний лист випробувань. Точність биття шпинделя менше 0,015 мм підтверджена під час випробувань кожної моделі серії ТН. Токарно-гвинторізні верстати серії ТН оснащені пристроєм механічного гальма шпинделя. Обертання шпинделя можливе вправо/вліво.
- Наявність у конструкції токарно-гвинторізного верстата по металу швидкозмінного картріджного різцетримача істотно скорочує час на зміну різального інструменту і підвищує комфорт під час роботи.
- На токарно-гвинторізному верстаті встановлені шліфовані, загартовані шестерні та вали передньої бабки.
- Коробка подач токарно-гвинторізного верстата по металу серії ТН, як порівняти з попередніми моделями, має закритий тип і відрізняється швидкодією. Шестерні і вали всередині коробки подач встановлені на високоточні підшипники і працюють у масляній ванні. Вали і шестерні токарно-гвинторізного верстата пройшли загартування і шліфування.
- Зручно на токарно-гвинторізному верстаті по металу серії ТН виконується нарізування різьблення. Вибір функції нарізування різьблення відбувається зміною положення ручки на панелі управління верстата, зміна шестерень не потрібна. Моделям ТН доступний широкий діапазон нарізування як дюймових, так і метричних різьблень.
- Для можливості точіння довгих конусів задня бабка токарно-гвинторізного верстата має можливість зсуву в бік на ± 15 мм.
- Верхня каретка супорта має можливість повного розвороту навколо своєї осі, а також поздовжню і поперечну подачу.
- На верстаті застосовується ціна поділки лімба маховиків верхньої і поперечної кареток супорта 0,02/0,04 мм, а ціна поділки лімба маховика пінолі задньої бабки 0,025 мм.
- Ходовий гвинт, токарно-гвинторізного верстата, захищений від металевої стружки і тирси спіральним кожухом.
- Перевантажувальна муфта ходового гвинта.
- DPA 21 – сучасний пристрій цифрової індикації, що відображає переміщення по двох осях. На рідкокристалічному дисплеї, крупно відображаються показники переміщення різця і показники оборотів шпинделя в даний момент часу.
- У моделях токарно-гвинторізних верстатів серії «OPTIturn ТН» передбачено механізм вимкнення поздовжньої подачі супорта з 4 регульованими ексцентриками.
- На токарно-гвинторізному верстаті по металу застосована сучасна система подачі охолоджувальної рідини. МОР має довгий, гнучкий, металізований шланг і дозуючий кран.
- Зона різу якісно освітлена верстатним світильником і захищена великим прозорим захисним екраном, що запобігає потраплянню стружки і бризок охолоджувальної рідини в токаря.
- На панелі управління токарно-гвинторізного верстата зручно розташована кнопка аварійної зупинки.
- Токарно-гвинторізні верстати по металу OPTIturn «ТН» виготовлені з дотриманням усіх норм і вимог норм Євросоюзу (DIN 8606).
- У комплект поставки кожної моделі токарно-гвинторізного верстата Оптимум серії «ТН» входить підставка під верстат.
Технические характеристики:
| Параметр | TH 4610D | TH 4615D | TH 4620D |
| Артикул | 3462110 | 3462120 | 3462130 |
| Потужність двигуна | 5,5 кВт 380 В ~50 Гц | 5,5 кВт 380 В ~50 Гц | 5,5 кВт 380 В ~50 Гц |
| Система подачі СОЖ | 100 Вт | 100 Вт | 100 Вт |
| Висота центру | 230 мм | 230 мм | 230 мм |
| Найбільша довжина оброблюваної деталі | 1000 мм | 1500 мм | 2000 мм |
| Найбільший діаметр обробки над станиною | 465 мм | 465 мм | 465 мм |
| Найбільший діаметр обробки над супортом | 270 мм | 270 мм | 270 мм |
| Найбільший діаметр обробки над виїмкою стани | 690 мм | 690 мм | 690 мм |
| Довжина виїмки стани | 240 мм | 240 мм | 240 мм |
| Ширина стани | 300 мм | 300 мм | 300 мм |
| Частота обертання шпинделя | 25 — 2000 об/хв | 25 — 2000 об/хв | 25 — 2000 об/хв |
| Кількість ступенів швидкості шпинделя | 12 | 12 | 12 |
| Конус шпинделя | МК 6 | МК 6 | МК 6 |
| Присоединительная поверхность шпинделя | Camlock DIN ISO 702-2 № 6 | Camlock DIN ISO 702-2 № 6 | Camlock DIN ISO 702-2 № 6 |
| Діаметр скрізного отвору шпинделя | 58 мм | 58 мм | 58 мм |
| Хід верхньої каретки супорта | 125 мм | 125 мм | 125 мм |
| Хід поперечної каретки супорта | 285 мм | 285 мм | 285 мм |
| Продольна подача (42 подачі) | 0,031 — 1,7 мм/об | 0,031 — 1,7 мм/об | 0,031 — 1,7 мм/об |
| Поперечна подача (42 подачі) | 0,014 — 0,784 мм/об | 0,014 — 0,784 мм/об | 0,014 — 0,784 мм/об |
| Параметри метричних різьб (41 крок) | 0,1 — 14 мм | 0,1 — 14 мм | 0,1 — 14 мм |
| Параметри дюймових різьб (41 крок) | 2 — 112 ниток/дюйм | 2 — 112 ниток/дюйм | 2 — 112 ниток/дюйм |
| Трапецеїдальні різьби (50 кроків) | 4 — 112 | 4 — 112 | 4 — 112 |
| Модульні різьби (34 кроки) | 0,1 — 7 | 0,1 — 7 | 0,1 — 7 |
| Висота державки різця | 25 мм | 25 мм | 25 мм |
| Внутрішній конус пінолі задньої бабки | МК 4 | МК 4 | МК 4 |
| Хід пінолі задньої бабки | 130 мм | 130 мм | 130 мм |
| Діаметр пінолі задньої бабки | 60 мм | 60 мм | 60 мм |
|
Габарити |
|||
| Довжина, мм | 2200 мм | 2750 мм | 3250 мм |
| Ширина, мм | 1245 мм | 1245 мм | 1245 мм |
| Висота, мм | 1568 мм | 1568 мм | 1568 мм |
| Маса станка, кг | 1720 кг | 1810 кг | 1945 кг |
Комплект поставки:
- Швидкозмінний картриджний тримач різця SWH 5-B.
- Змінна державка 25 х 120 мм типу D — 1 шт.
- Перехідна оправка МК 6 — МК 4.
- Упорний центр МК 4.
- Неподвижний люнет, прохідний отвір макс. 160 мм.
- Рухомий люнет, прохідний отвір макс. 100 мм.
- Станковий світильник.
- Різьбоуказатель.
- Система подачі СОЖ.
- Комплект змінних шестерень гітари.
- Комплект обслуговуючих інструментів.
- Інструкція з експлуатації.
