Технічний опис:

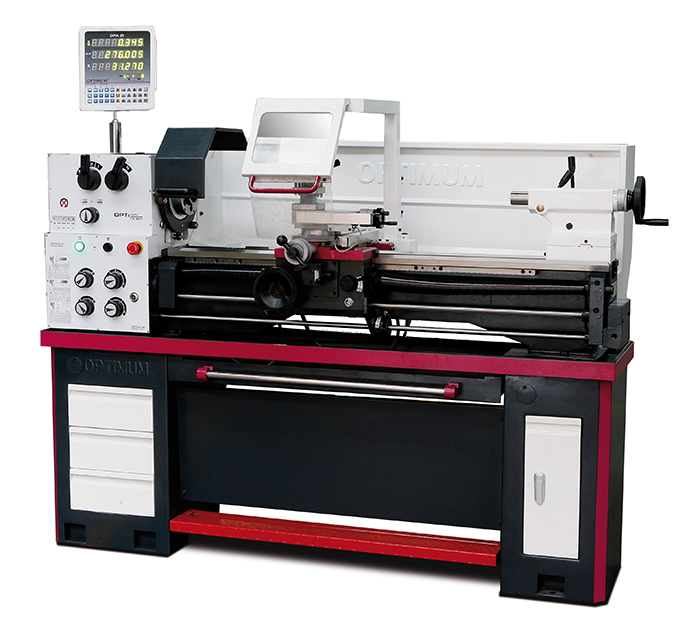

- Точний токарно-гвинторізний верстат для різноманітних токарних робіт, з чудовим комплектом поставки.
- Верстат має можливість швидкого і зручного перемикання швидкостей і подач.
- Закалені та шліфовані напрямні стани забезпечують точність і довговічність.
- Закалений шпиндель з високоміцної легованої сталі встановлений на регульовані прецизійні роликові підшипники.
- Закалені шліфовані шестерні та вали, що працюють у масляній ванні.
- Радіальне биття шпинделя не більше 0,015 мм.
- Механічний гальмо шпинделя.
- Перегрузочна муфта ходового гвинта.
- Задня бабка може зміщуватись на ±10 мм для обточки довгих конусів.
- Поздовжні та поперечні подачі супорта.
- Поворотна на 360° верхня каретка супорта.
- Ціна поділу лимба маховиків верхньої/поперечної кареток супорта – 0,02/0,04 мм.
- Ціна поділу лимба маховика пінолі задньої бабки – 0,025 мм.
- Праве/ліве обертання шпинделя.
- Захисний екран і верстатний світильник.
- Кнопка аварійної зупинки та головний вимикач з можливістю блокування.
- Спіральний кожух ходового гвинта.
- Підставка під верстат з відсіками для інструментів.
- Виготовлено відповідно до норм DIN 8606.
Технічні характеристики:
| Параметр | OPTIturn TH 3610DPA |
| Артикул | 3402060 |
| Двигун | 1,5 кВт 380 В ~50 Гц |
| Висота центрів | 180 мм |
| Найбільша довжина оброблюваної деталі | 980 мм |
| Найбільший діаметр обробки над станиною | 356 мм |
| Найбільший діаметр обробки над супортом | 198 мм |
| Висота центра шпинделя | 165 мм |
| Найбільший діаметр обробки над виїмкою стани | 516 мм |
| Довжина виїмки стани | 160 мм |
| Частота обертання шпинделя | 70 – 2000 об/хв |
| Кількість ступенів | 8 |
| Внутрішній конус шпинделя | MK 6 |
| Присоединительная поверхность шпинделя | Camlock ASA D1 — 4″ |
| Діаметр скрізного отвору шпинделя | 52 мм |
| Ширина стани | 187 мм |
| Хід верхньої каретки супорта | 100 мм |
| Хід поперечної каретки супорта | 170 мм |
| Внутрішній конус пінолі задньої бабки | MK 3 |
| Хід пінолі задньої бабки | 120 мм |
| Поздовжня подача | 0,052 – 1,392 мм/об (32 подачі) |
| Поперечна подача | 0,014 – 0,38 мм/об (32 подачі) |
| Крок метричних різьб | 0,4 – 7 мм/об (26 кроків) |
| Крок дюймових різьб | 4 – 56 ниток/дюйм (34 кроки) |
| Крок трапецеїдальних різьб | 8 – 120 |
| Крок модульних різьб | 0,2 – 3,5 |
| Висота державки різця | 16 мм |
|
Габаритні розміри |
|
| Довжина | 1930 мм |
| Ширина | 725 мм |
| Висота | 1620 мм |
| Вага верстата | 610 кг |
Комплект поставки:
- Оправка МК 6 / МК 3.
- 2 упорні центри МК 3.
- Нерухомий люнет, прохідний отвір 100 мм.
- Рухомий люнет, прохідний отвір 95 мм.
- Захисний екран.
- Підставка під верстат з відсіком для інструментів.
- Захисне огородження.
- Кожух патрона.
- Гальмо шпинделя.
- Верстатний світильник.
- Різьбоуказівник.
- 4-позиційний тримач різців.
- Змінні шестерні.
- Комплект інструментів для обслуговування.
- Керівництво з експлуатації українською мовою.
