Технічний опис:

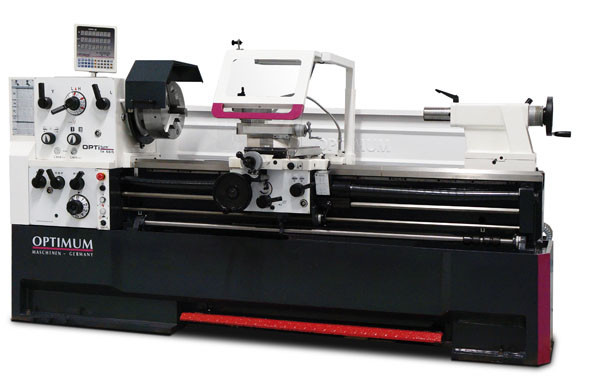

- Загартовані та шліфовані напрямні станини у токарно-гвинторізного верстата по металу OPTIturn TH4615V.
- Загартований шпиндель із високоміцної легованої сталі, встановлений на регульовані прецизійні роликопідшипники.
- Конус шпинделя Camlock DIN ISO 702-2 №8.
- Радіальне биття шпинделя менше 0,015 мм.
- У токарно-гвинторізного ставка по металу OPTIturn TH4615V загартовані шліфовані шестерні та вали передньої бабки.
- Швидкодіюча коробка подач закритого типу із загартованими шліфованими шестернями та валами, що працюють у масляній ванні та встановлені на прецизійні підшипники.
- Усі метричні та дюймові різьблення встановлюються рукоятками на панелі управління токарно-гвинторізного верстата, без використання змінних шестерень.
- Ціна поділки лімба маховиків верхньої/поперечної кареток супорта 0,02/0,04 мм.
- Ціна поділки лімба маховика пінолі задньої бабки 0,025 мм.
- Правий/лівий напрямок обертання шпинделя.
- Механізм відключення поздовжньої подачі супорта з 4 регульованими ексцентриками.
- На токарно-гвинторізному верстаті по металу застосовано механічне гальмо шпинделя.
- Перевантажувальна муфта ходового гвинта.
- Задня бабка може бути зміщена на ± 15 мм для точіння довгих конусів.
- Поздовжня і поперечна подачі супорта.
- На токарно-гвинторізному верстаті OPTIturn TH4615V встановлено систему охолодження з окремим баком охолоджувальної рідини, індикатор рівня та масловіддільник. Легке та повне очищення відповідно до DIN.
- Швидкозмінний картриджний різцетримач SWH 5-B.
- На токарно-гвинторізному верстаті OPTIturn TH4615V встановлено один тримач інструменту 25 х 120. Тип D для квадратних інструментів.
- Пристрій цифрової індикації DPA 21 дуже зручний для точного і зручного вимірювання переміщень.
- Захисний екран.
- Верстатний світильник.
- Спіральний кожух ходового гвинта.
- Електрична частина з компонентами Siemens.
Технічні характеристики:
| Параметр | Значення |
| Артикул | 3462125 |
| Потужність двигуна | 8,5 кВт 380 В ~50 Гц |
| Висота центру | 230 мм |
| Найбільша довжина оброблюваної деталі | 1500 мм |
| Найбільший діаметр обробки над станиною | 465 мм |
| Найбільший діаметр обробки над супортом | 270 мм |
| Найбільший діаметр обробки над виїмкою стани | 690 мм |
| Довжина виїмки стани | 240 мм |
| Ширина стани | 300 мм |
| Частота обертання шпинделя | 30 ― 400 / 160 ― 2000 об/хв |
| Кількість ступенів швидкостей шпинделя | 2, безступінчаста регуляція |
| Конус шпинделя | МК 7 |
| Присоединительная поверхня шпинделя | Camlock DIN ISO 702-2 №6 |
| Прохідний отвір шпинделя | 80 мм |
| Хід верхньої каретки супорта | 125 мм |
| Хід поперечної каретки супорта | 285 мм |
| Внутрішній конус пінолі задньої бабки | МК 4 |
| Хід пінолі задньої бабки | 130 мм / Ø 60 мм |
| Продольна подача (42 подачі) | 0,031 — 1,7 мм/об |
| Поперечна подача (42 подачі) | 0,014 — 0,784 мм/об |
| Параметри метричних різьб | 0,1 — 14 мм |
| Параметри дюймових різьб | 2 — 112 ниток на дюйм |
| Трапецеїдальні різьби | 4 — 112 |
| Модульні різьби | 0,1 — 7 |
| Різцедержак | 25 x 25 мм |
| Габаритні розміри (ДхШхВ) | 2720 x 1080 x 1370 мм |
| Вага | 2750 кг |
Комплект поставки:
- Устройство цифрової індикації (УЦІ) на три осі.
- Швидкозмінний картриджний тримач різця SWH.
- Змінний картридж 25х120 мм тип D ― 1 шт.
- Перехідна оправка МK 6 ― МK 4.
- Упорний центр МК 4.
- Неподвижний люнет, Ø160 мм.
- Рухомий люнет, Ø100 мм.
- Захисне огородження.
- Кожух патрона.
- Гальмо шпинделя.
- Станковий світильник.
- Різьбоуказчик.
- Система подачі СОЖ.
- Комплект обслуговуючого інструменту.
- Керівництво з експлуатації.
