Технічний опис:

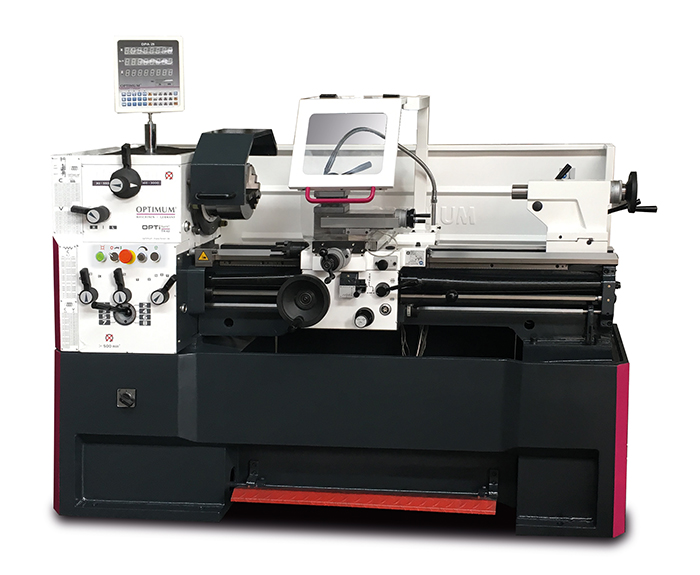

- Лінійка токарно-гвинторізних верстатів серії «TH» від компанії Stürmer Maschinen GmbH представлена кількома моделями. Три з них оснащені цифровою індикацією, а модель TH 4210 DPA V також має варіатор обертів шпинделя.
- Верстат TH 4210 належить до промислової групи, що вирізняється високою надійністю та точністю обробки під час багатозмінної роботи під навантаженням без втрати якості.
- Лита чавунна станина верстата посилена ребрами жорсткості, що забезпечує стійкість всієї конструкції.
- Точність переміщення супорта досягається завдяки закаленим і шліфованим напрямним. Центральна система змащування забезпечує подачу необхідної кількості масла на направляючі.
- Шпиндель встановлений на високоточних підшипниках і виготовлений із міцної легованої сталі, що усуває люфт і вібрації.
- Радіальне биття шпинделя не перевищує 0,015 мм, що відображено в листі випробувань кожного верстата.
- Верстат має швидкодійну закриту коробку подач. Всі шестерні та вали коробки подач працюють в масляній ванні на прецизійних підшипниках.
- Ходовий гвинт закритий спіральним кожухом і має перегрузочну муфту, що забезпечує точність подачі до 0,02 мм.
- Верхня каретка супорта обертається на 360° і переміщується з точністю 0,04 мм.
- Верстат оснащений функцією зміщення задньої бабки на ±13 мм для обробки довгих конусів.
- Ціна поділу лимба маховика задньої бабки – 0,025 мм, що забезпечує високу точність обробки при точінні та свердлінні.
- Сучасна система подачі СОЖ має гнучкий шланг і кран для точної подачі рідини в зону різу.
- Шпиндель оснащений механічним гальмом і підтримує обертання в обидва напрямки.
- Верстатний світильник вбудований в захисний екран.
- Верстат виготовлений відповідно до норм DIN 8606.
Технические характеристики:
| Токарно-винторезный станок OPTIturn TH 4210 | Артикул 3462050 |
| Токарно-винторезный станок OPTIturn TH 4215D | Артикул 3462070 |
| Токарно-винторезный станок OPTIturn TH 4210D | Артикул 3462055 |
| Токарно-винторезный станок OPTIturn TH 4210V | Артикул 3462060 |
| Двигун | 4,5 — 5,5 кВт 380 В ~50 Гц |
| Система подачі СОЖ | 100 Вт |
| Висота центру | 210 мм |
| Найбільша довжина оброблюваної деталі | 1000 мм (1500 мм – TH 4215D) |
| Найбільший діаметр обробки над станиною | 420 мм |
| Найбільший діаметр обробки над супортом | 250 мм |
| Найбільший діаметр обробки над виїмкою стани | 590 мм |
| Довжина виїмки стани | 260 мм |
| Ширина стани | 250 мм |
| Частота обертання шпинделя | 45 – 1800 об/хв / 30 – 3000 об/хв (DPA Vario) |
| Кількість ступенів швидкості шпинделя | 16/2, без ступінчасто (DPA Vario) |
| Конус шпинделя | МК 6 |
| Присоединительная поверхность шпинделя | Camlock ASA D1 — 6″ |
| Діаметр скрізного отвору шпинделя | 52 мм |
| Хід верхньої каретки супорта | 140 мм |
| Хід поперечної каретки супорта | 230 мм |
| Продольна подача (17 подач) | 0,05 — 1,7 мм/об |
| Поперечна подача (17 подач) | 0,025 — 0,85 мм/об |
| Параметри метричних різьб (39 кроків) | 0,2 — 14 мм |
| Параметри дюймових різьб (45 кроків) | 2 — 72 ниток на дюйм |
| Трапецеїдальні різьби (21 крок) | Сер.44 |
| Модульні різьби (18 кроків) | 0,3 — 3,5 |
| Висота державки різця | 20 мм |
| Внутрішній конус пінолі задньої бабки | МК 4 |
| Хід пінолі задньої бабки | 50 мм |
| Діаметр задньої бабки | 120 мм |
| Габарити | |
| Довжина, мм | 2025 мм / 2525 мм |
| Ширина, мм | 915 |
| Висота, мм | (TH4210 — 1375 мм) / 1615 мм |
| Маса, кг | 1160 кг / 1340 кг |
Комплект постачання:
- Нерухомий люнет, прохідний отвір 15-145 мм.
- Рухомий люнет, прохідний отвір 10-75 мм.
- Світильник верстатний світлодіодний.
- Оправлення МК 4 / МК 6.
- Центр упорний МК 4.
- 4-х позиційний різцетримач.
- Набір змінних шестерень.
- Комплект інструменту для обслуговування.
- Упор.
