Технічний опис:

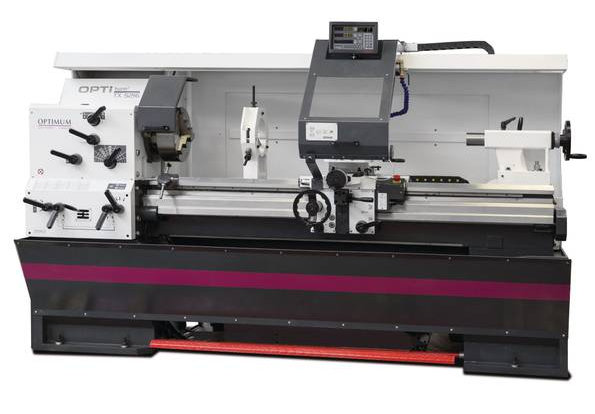

- Прецизійний токарно-гвинторізний верстат по металу OPTIturn TX 5216 і TX 6222 з цифровою індикацією Newall DP700 всіх осей верстата.
- Потужна важка станина з ребрами жорсткості.
- Висока жорсткість задньої бабки.
- Усі шестерні токарно-гвинторізного верстата, включно з коробкою подачі та гітарою змінних зубчастих коліс, виготовлені з високоякісної сталі з подальшим термообробленням і шліфуванням.
- Усі шестерні перебувають у масляній ванні.
- Загартований і шліфований шпиндель забезпечує високу точність і довговічність.
- Загартовані та відшліфовані напрямні.
- Прецизійний токарно-гвинторізний верстат OPTIturn TX 5216 і OPTIturn TX 6222 має електронне гальмо головного шпинделя.
- Електронна подача Z-осі.
- Отвір шпинделя діаметром 80 мм на моделі токарно-гвинторізного верстата TX 5216 і діаметром 105 мм на TX6 222.
- Освітлення робочого простору.
- Зовнішній бак для охолоджувальної рідини з індикатором рівня та мастиловідділювачем.
- Швидкозмінний тримач інструменту SWH 7-C застосований на токарно-гвинторізному верстаті ТХ 5216, а в моделі ТХ 6222 використовується швидкозмінний тримач інструменту SWH 7-C.
- 1 сталевий тримач 25 х 120 тип D для квадратного інструменту.
Технічні характеристики:
| Параметри | OPTIturn TX 5216 | OPTIturn TX 6222 |
| Артикул | 3432440 | 3432460 |
| Довжина | 3000 мм | 3600 мм |
| Ширина | 1195 мм | 1195 мм |
| Висота | 1860 мм | 1860 мм |
| Вага | 2470 кг | 2800 кг |
| Потужність двигуна приводу | 5,5 кВт | 7,5 кВт |
| Споживана потужність | 6,1 кВт | 8,5 кВт |
| Електрична напруга | 400 В | 400 В |
| Кількість фаз | 3 Ph | 3 Ph |
| Тип струму | ~ | ~ |
| Частота живлення мережі | 50 Гц | 50 Гц |
| Конус шпинделя | Camlock DIN ISO 702-2 № 8 | Camlock DIN ISO 702-2 № 8 |
| Діаметр отвору шпинделя | 80 мм | 105 мм |
| Висота центру | 260 мм | 310 мм |
| Відстань між центрами | 1600 мм | 2225 мм |
| Максимальний діаметр обробки над станином | 520 мм | 620 мм |
| Максимальний діаметр обробки над виїмкою станини | 780 мм | 880 мм |
| Максимальний діаметр обробки над супортом | 324 мм | 425 мм |
| Ширина між напрямними станини | 280 мм | 350 мм |
| Діапазон швидкостей шпинделя | 30-1500 об/хв | 30-1500 об/хв |
| Кількість ступеней швидкостей | 12 | 12 |
| Переміщення по осі X | 350 мм | 350 мм |
| Переміщення по осі Z | 170 мм | 170 мм |
| Конус задньої бабки | MK 5 | MK 5 |
| Переміщення пінолі задньої бабки | 180 мм | 180 мм |
| Діаметр пінолі задньої бабки | 72 мм | 72 мм |
| Потужність двигуна подачі СОЖ | 60 Вт | 60 Вт |
| Конус шпинделя | MK 7 | MK 7 |
| Діапазон поздовжньої подачі | Від 0,1 до 3 мм/об | Від 0,1 до 3 мм/об |
| Діапазон поперечної подачі | Від 0,05 до 1,5 мм/об | Від 0,05 до 1,5 мм/об |
| Метрична різьба, крок | Від 0,5 до 15 мм/об | Від 0,5 до 15 мм/об |
| Дюймова різьба, крок | 60-2 | 60-2 |
| Трапецеїдальна різьба, крок | 4-120 | 4-120 |
| Модульна різьба, крок | Від 0,5 до 7,5 | Від 0,5 до 7,5 |
Комплект поставки:
- Трьохкулачковий патрон Ø 315 мм.
- Перехідний адаптер MK 7 / MK 5.
- Невращаючийся центр MK 5 (довгий).
- Невращаючийся центр MK 5 (короткий).
- Швидкозмінний тримач інструменту SWH 7-C (TX 5216).
- Швидкозмінний тримач інструменту SWH 7-C (TX 6222).
- Тримач 25 x 120 тип D для квадратного інструменту.
- Налагоджувальний інструмент.
