Технічний опис:

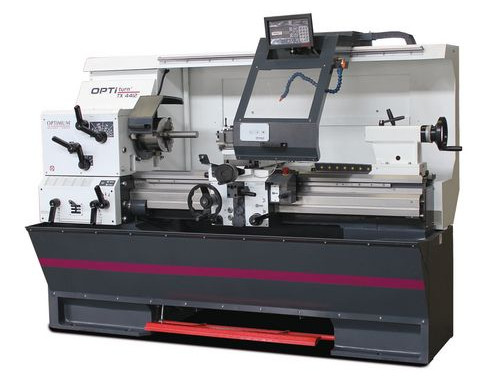

- Токарно-гвинторізний верстат OPTIturn TX 4414 – прецизійний верстат промислового рівня, який використовується в металообробці на підприємствах різних галузей з підвищеними вимогами до точності.
- Даний токарно-гвинторізний верстат OPTIturn TX 4414 в лінійці токарних верстатів є унікальною за своєю конструкцією за рахунок відсутності гітари змінних шестерень, що значно спрощує роботу при зміні передачі.
- Станина виконана з чавуну з додатковими ребрами жорсткості, забезпечуючи жорсткість всієї конструкції верстата.
- Токарно-гвинторізний верстат OPTIturn TX 4414 має кріплення шпинделя Camlock DIN ISO 702-2 № 6.
- Вали встановлені на голчастих підшипниках, усі компоненти змащуються в масляній ванні, збільшуючи ККД.
- Напрямні токарно-гвинторізного верстата TX 4414, а також усі механізми подачі, вали та шестерні якісно загартовані та відшліфовані.
- Пристрій автоматичного вимкнення маховиків виконано відповідно до стандартів EN 23125.
- Правий і лівий перемикач протестований відповідно до EN 23125.
- Токарно-гвинторізний верстат TX 4414 має пристрій захисту від одночасної роботи механізму нарізування різьблення і подачі.
- Усі електронні елементи керування централізовано та легко доступні.
- Система МОР токарно-гвинторізного верстата TX 4414 містить: окремий бак для охолоджувальної рідини з індикатором рівня, мастиловіддільником і помпою.
- Широкий спектр освітлення в робочій зоні різу забезпечує сучасна світлодіодна лампа.
Піддон, призначений для збору стружки, легко знімається з передньої частини токарно-гвинторізного верстата. - Захисний кожух від стружки, що блокується, переміщується спільно з супортом уздовж осі Z.
- Токарно-гвинторізний верстат оснащений мотором з електронним гальмом і електронним кінцевим датчиком по осі Z.
- Токарний патрон із трьома кулачками поставляється в стандартній комплектації.
- Швидкозмінний сталевий тримач SWH 5-B.
- Токарно-гвинторізний верстат OPTIturn TX 4414 виробляється з пристроєм цифрової індикації DP 700.
Технічні характеристики
| Параметр | OPTIturn TX 4414 |
| Артикул | 3432420 |
| Напруга живлення | 400 В |
| Етап (и) | 3 фази |
| Тип струму | змінний струм |
| Частота мережі | 50 Гц |
| Загальне навантаження | 6,1 кВт |
| Потужність насоса СОЖ | 100 Вт |
| Потужність двигуна | 5,5 кВт |
| Найбільший діаметр над станиною | 440 мм |
| Найбільший діаметр над супортом | 250 мм |
| Ширина станини | 300 мм |
| Довжина заготовки | 1200 мм |
| Кількість ступенів швидкості | 12 |
| Частота обертання шпинделя | 40-2200 об/хв |
| Внутрішній конус пінолі задньої бабки | МК 4 |
| Хід пінолі задньої бабки | 180 мм |
| Діаметр задньої бабки | 58 мм |
| Держак шпинделя | Camlock DIN ISO 702-2 № 6 |
| Діаметр наскрізного отвору шпинделя | 52 мм |
| Конус шпинделя | МК 6 |
| Швидкозмінний різцетримач | SWH 5-B |
| Параметри метричних різьб | 0,5 — 7,5 мм/об |
| Параметри дюймових різьб | 60 — 4 нитки/дюйм |
| Хід поперечної каретки супорта | 153 мм |
| Хід подовжньої каретки супорта | 290 мм |
| Продольна подача | 0,05 — 0,752 мм/об |
| Подача плоска | 0,025 — 0,376 мм/об |
| Довжина | 2300 мм |
| Ширина | 1100 мм |
| Висота | 1750 мм |
| Вага | 1630 кг |
Комплектація:
- Токарний патрон із трьома кулачками 200 мм.
- Інструмент для налаштування.
- Перехідник МК 6-МК 5.
- Упорний центр МК 3.
- Упорний центр МК 5.
