Техническое описание:
-

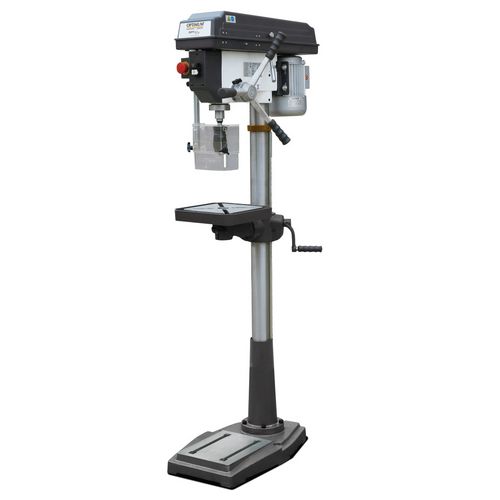

- Рабочий стол сверлильного станка OPTIdrill DQ 25 обработан с высокой точностью и имеет возможность наклона в сторону на ± 45° и поворота на 360°.
- Массивная, крупногабаритная опорная плита с Т-образными пазами для крепежных приспособлений, с нижней стороны оснащена ребрами жесткости, что значительно увеличивает прочность опоры.
- Наилучшая передача мощности в комбинации точных, алюминиевых шкивов и зубчатого клинового ремня GATES.
- Шпиндель сверлильного станка OPTIdrill DQ 25 установлен на прецизионных шариковых подшипниках, что обеспечивает точность концентричности лучше, чем 0,03 мм.
- В стандартную комплектацию сверлильного станка включен быстрозажимной сверлильный патрон.
- OPTIdrill DQ 25 оснащен современным электродвигателем мощность. 0,75 кВт./ 380 В.
- Защитный кожух приводного ремня оснащен предохранительным выключателем. В открытом положении сверлильный станок не включится.
- Простой в использовании переключатель «ВКЛ/ВЫКЛ» соответствует классу защиты IP 54.
- Отдельно расположен выключатель «Аварийный стоп»
.
Технические характеристики:
| Cверлильный станок | OPTIdrill DQ25 |
|---|---|
| арт. | 3191047 |
Размеры и вес |
|
| Длина | 650 mm |
| Диаметр колонны | 73 mm |
| Ширина/глубина | 350 mm |
| Высота | 1620 mm |
| Вес нетто | 71 kg |
Эффективность сверления |
|
| Сверление в стали (S235JR) | 25 mm |
| Продолжительное сверление в стали (S235JR) | 20 mm |
Рабочий стол |
|
| Длина рабочей поверхности | 280 mm |
| Ширина рабочей поверхности | 280 mm |
| Тип Т-образных пазов | диагональные |
| Размер Т-образных пазов | 14 mm |
| Количество Т-образных пазов | 2 |
| Поворот рабочего стола | 360° |
| Наклон рабочего стола | ± 45° |
| Грузоподъемность стола | 40 kg |
| Максимальное расстояние шпиндель-рабочий стол | 690 mm |
Диапазон скоростей |
|
| Диапазон скоростей | 200 — 2440 об/мин. |
| Количество скоростей | 12 |
Электрические параметры |
|
| Мощность приводного двигателя | 0,75 kW |
| Напряжение электропитания | 400V |
| Фазы | 3Ph |
| Частота | 50Hz |
Основание сверлильного станка |
|
| Максимальное расстояние шпиндель — основание | 1200 mm |
| Длина рабочей поверхности | 500 mm |
| Ширина рабочей поверхности | 300 mm |
| Размер Т-образных пазов | 14 mm |
| Количество Т-образных пазов | 2 |
| Расстояние между Т-образными пазами | 120 mm |
Шпиндель |
|
| Ход пиноли | 80 mm |
| Конус шпинделя | MT 3 |
| Вылет оси шпинделя | 181 mm |
Комплект поставки:
- Быстрозажимной сверлильный патрон, 1 — 16 мм.
- Гайки для Т-образных пазов – 2 шт.
- Переходная оправка MK 3/B16 (DQ 25).
- Клиновой извлекатель режущего инструмента.
