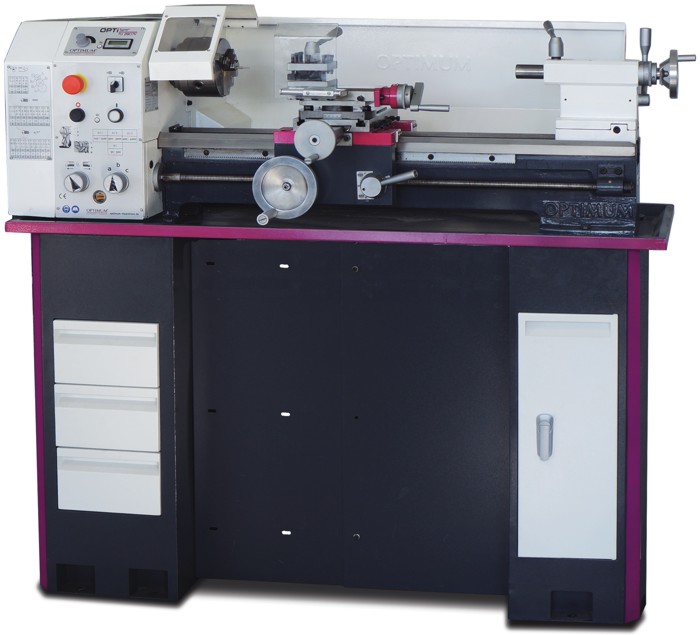

Настільний токарний верстат по металу OPTIturn TU 2807 / TU 2807 V

Технічний опис:

• Для довговічності роботи шестерень коробки подач і зниження рівня шуму під час роботи верстата TU2807 шестерні розташовуються в масляній ванні. Однією з важливих характеристик верстата є діаметр прохідного отвору шпинделя в 26 міліметрів, що дає змогу токарю обробляти заготовку з максимальним зовнішнім діаметром по проходу 26 мм.
• Для забезпечення високої точності обточування заготовки на токарному верстаті застосовуються різці з державкою 13 мм, що забезпечується жорсткістю положення різального інструменту.
• Токарний верстат по металу OPTIturn TU 2807 ідеальний для виробництва деталей невеликого розміру, для ремонтно-допоміжних цехів і майстерень, для навчання токарної майстерності.
• Дана модель настільного токарного верстата по металу OPTIturn TU 2807, не дивлячись на свої розміри і характеристики, є токарним верстатом промислового класу. На багатьох виробничих підприємствах Європи, верстат сумлінно працює повний восьмигодинний день, повний робочий тиждень і так, кілька років поспіль, стабільно зберігаючи свою точність і продуктивність.
• Новинка від Оптимум, настільний токарний верстат по металу D280 x 700G/D280 x 700DC Vario (діаметр оброблюваної заготовки 280 мм, довжина – 700 мм) працює від двигуна, що працює на постійному струмі, і у своїй конструкції має варіатор обертів шпинделя.
• На токарному верстаті встановлений високоякісний, технологічно відшліфований шпиндель із радіальним биттям не більше 0,009 мм. Шпиндель токарного верстата розташовується на підшипниках роликового типу Р5 класу точності. Завдяки цим факторам, на токарному верстаті забезпечується стабільно висока точність токарного оброблення деталі. Кожна модель настільного токарного верстата по металу проходить контроль якості, перевірку всіх режимів роботи і точності, що відображено в протоколі випробувань кожного верстата.
• Токарний верстат по металу OPTIturn TU 2807 має напрямні призматичної форми, відлиті з сірого чавуну, які пройшли загартування індукційним методом. При цьому досягається твердість загартування HRC 42 – 52. Після загартування відбувається шліфування напрямних станини.
• У конструкції токарного верстата по металу є ходовий гвинт, який застосовується для нарізування різних видів різьблення і для здійснення автоматичної поздовжньої подачі супорта верстата.
• Німецька компанія Оптимум на всіх моделях настільних токарних верстатів по металу використовує тільки якісно виготовлені токарні патрони з радіальним биттям, що не перевищує 0,04 мм.
• Трапецеїдальне різьблення ходового гвинта.
• Ходовий/різьбовий гвинт виготовлений із високоякісної сталі з подальшим термообробленням і шліфуванням трапецеїдального різьблення.
• Токарний верстат оснащений автоматичною поздовжньою подачею, що не залежить від напрямку обертання шпинделя.
• Верстат має поздовжню, поперечну і верхню каретки супорта, остання з яких має функцію повороту на необхідний кут, призначену для точіння конусів невеликої довжини.
• Верстат оснащений гітарою змінних зубчастих коліс для нарізування метричних і дюймових видів різьблення, з широким діапазоном вибору різьблення, що дозволяє нарізати різьблення з різним кроком.
• На цій моделі встановлено маховики ручного подавання з лімбами дискретністю 0,04 мм – поперечного подавання і 0,01 мм – верхньої каретки різцетримача.
• На задній бабці встановлений маховик ручного подавання, що дає змогу здійснювати переміщення пінолі з ціною поділки лімба 0,02 мм.
• Встановлено ексцентриковий механізм швидкого затиску пінолі задньої бабки, що дає змогу значно скорочувати операційний час.
• У базовій комплектації встановлено вузол, що дає змогу зміщувати задню бабку від центру осі на ±5 мм, що дає змогу точити довгі конічні поверхні.
• Станина виготовлена з високоякісного чавуну, що пройшла контроль якості лиття, в обов’язковому порядку проходить процес природного старіння щонайменше 6 місяців.
• У стандартну комплектацію входить набір змінних шестерень гітари подач, що дає змогу значно збільшити перелік видів різьблення, що нарізається.
• У даній моделі настільного токарного верстата по металу встановлений без щітковий електродвигун, який не потребує постійного обслуговування і тихий в процесі роботи.
• Ходовий гвинт закріплений за допомогою подвійного наполегливого підшипника.
• На верстаті встановлено захисний кожух патрона з вбудованим кінцевим вимикачем, необхідний для дотримання техніки безпеки роботи оператора на верстаті.
• На шпинделі верстата встановлені підшипники здатні витримувати високі навантаження.
• Верстат оснащений функцією реверсу обертання шпинделя, перемикач якого розміщений на передній панелі керування, прикріпленій до передньої бабки верстата, за допомогою якого досягається максимальна зручність у роботі.
• З метою безпеки на передній панелі управління для запобігання аварійних ситуацій у процесі роботи передбачена кнопка аварійної зупинки, що має зручну форму гриба.
• Основна відмінність настільного токарного верстата по металу Оптимум D280 x 700G від його найближчих конкурентів – це можливість модернізації шляхом установлення комплекту ЧПУ, пропонованого німецькими виробниками.

Технічні характеристики:

Комплект поставки:

• 3-кулачковий патрон 125 мм
• Центри упорні MK 2/4
• Захисне огородження
• Піддон для стружки
• 4-позиційний різцетримач
• Комплект змінних шестерень
• Інструмент для обслуговування
• Керівництво з експлуатації
