Технічний опис:

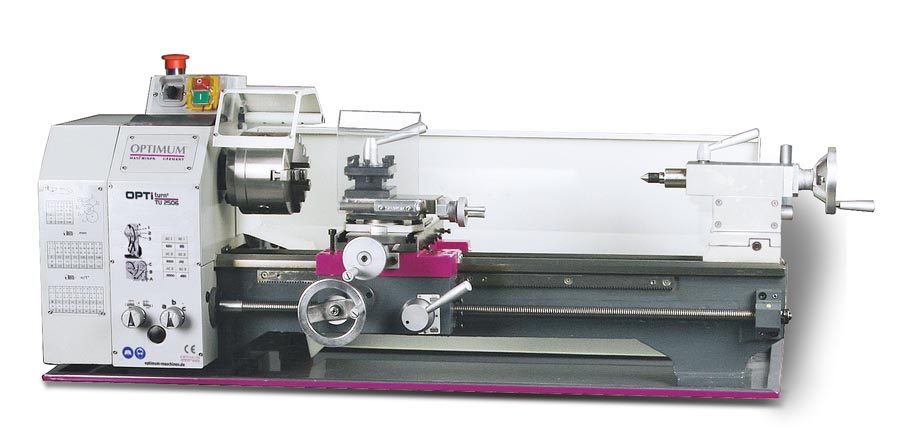

- OPTIturn TU 2506 — це надійний настільний токарний верстат по металу німецького виробництва, призначений для виготовлення деталей з високою точністю. Модель TU 2506 V оснащена варіатором обертів шпинделя для точного вибору режиму обробки заготовки.
- Верстат має автоматичну поздовжню подачу супорта та можливість нарізання як дюймових, так і метричних різьб. Найчастіше його використовують у ремонтних майстернях, навчально-трудових класах шкіл, ПТУ та на виробничих підприємствах для одиничного виготовлення деталей з високою точністю.
- Шпиндель виготовлений на сучасних верстатах з ЧПУ з подальшим шліфуванням посадочних розмірів, що забезпечує радіальне биття шпинделя менше 0,009 мм.
- У верстаті встановлений високоточний 3-кулачковий самоцентрируючийся патрон з радіальним биттям менше 0,04 мм.
- Жорстка чавунна станина виготовлена з якісного лиття з ребрами жорсткості, яка пройшла процес старіння, а призматичні напрямні закалені та відшліфовані.
- У комплект поставки включений набір змінних шестерень для нарізання різьб.
- Модель TU 2506 V оснащена надійним і потужним двигуном, а також високоточним сталевим патроном для обробки на високих швидкостях. Налаштування обертів шпинделя здійснюється за допомогою ручки регулятора швидкості на панелі керування. На панелі розташований цифровий дисплей, який показує кількість обертів шпинделя.
Технічні характеристики:
| Параметр | TU 2506 (230 В) | TU 2506 (400 В) | TU 2506 V |
| Артикул | 3425001 | 3425003 | 3425006 |
| Двигун | 750 Вт 230 В ~50 Гц | 750 Вт 400 В ~50 Гц | 1,5 кВт 230 В ~50 Гц |
| Висота/довжина центрів | 125 мм / 550 мм | 125 мм / 550 мм | 125 мм / 550 мм |
| Діаметр обробки (макс.) | 250 мм | 250 мм | 250 мм |
| Ширина станини | 135 мм | 135 мм | 135 мм |
| Обороти шпинделя | 125 – 2000 об/хв | 125 – 2000 об/хв | 30 – 4000 об/хв |
| Кількість швидкостей | 6 швидкостей | 6 швидкостей | 4, безступінчасте регулювання |
| Конус шпинделя | MK 4 | MK 4 | MK 4 |
| Прохідне отвір шпинделя | Ø 26 мм | Ø 26 мм | Ø 26 мм |
| Хід верхньої каретки | 70 мм | 70 мм | 70 мм |
| Хід поперечної каретки | 110 мм | 110 мм | 110 мм |
| Конус задньої бабки | MK 2 | MK 2 | MK 2 |
| Хід пінолі задньої бабки | 65 мм | 65 мм | 65 мм |
| Поздовжня подача | 0,07 – 0,2 мм/об | 0,07 – 0,2 мм/об | 0,07 – 0,2 мм/об |
| Метричні різьби | 0,2 – 3,5 мм/об | 0,2 – 3,5 мм/об | 0,2 – 3,5 мм/об |
| Дюймові різьби | 56 – 8 ниток/дюйм | 56 – 8 ниток/дюйм | 56 – 8 ниток/дюйм |
| Висота державки різця (макс.) | 13 мм | 13 мм | 13 мм |
| Габарити (Д х Ш х В) | 1250 x 585 x 475 мм | 1250 x 585 x 475 мм | 1250 x 650 x 420 мм |
| Маса | 125 кг | 125 кг | 125 кг |
Комплект поставки:
- 3-кулачковий токарний патрон Ø 125 мм.
- Упорні центри MK 2/4.
- Захисне огородження.
- Піддон для стружки.
- 4-позиційний тримач різців.
- Комплект змінних шестерень.
- Сервісний інструмент.
- Керівництво з експлуатації.
