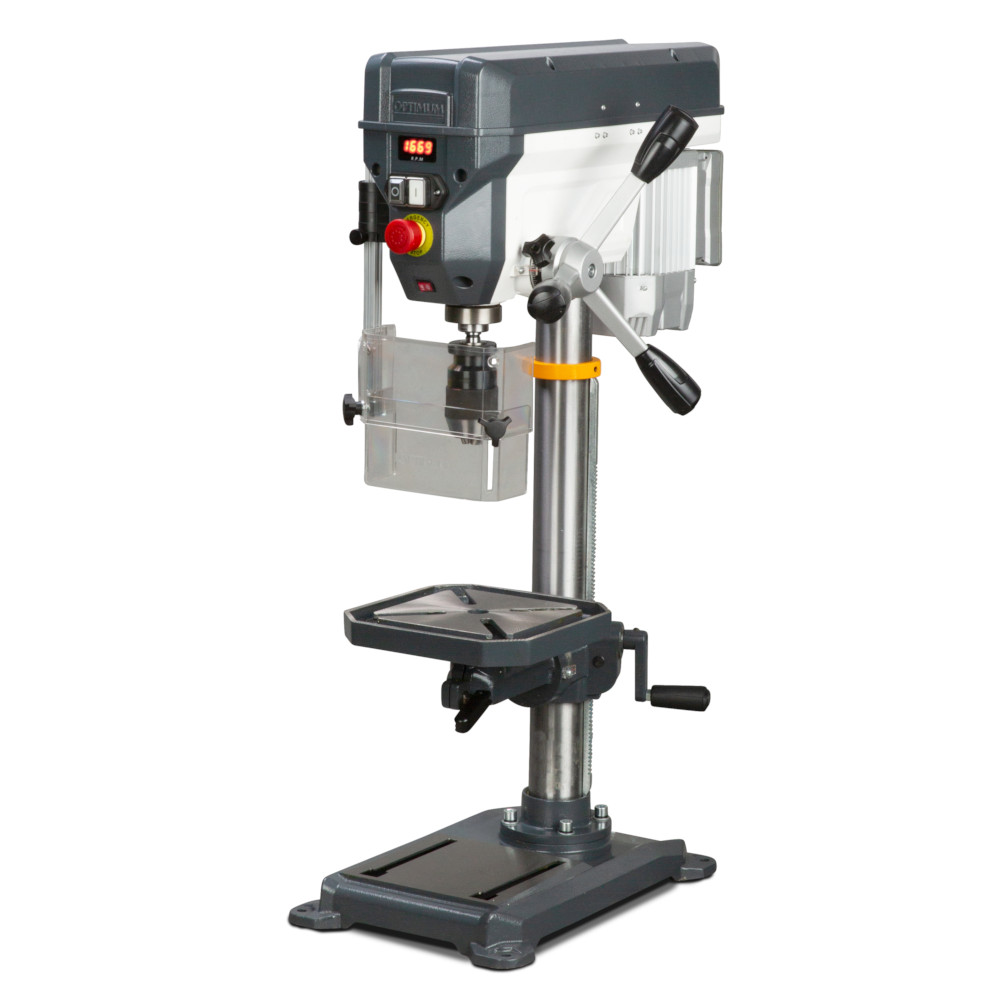

Настольный сверлильный станок OPTIdrill DQ 22 (400V)

15252 грн

Техническое описание:

  • Настольный сверлильный станок OPTIdrill DQ 22 (400V) с клиноременной передачей.
  • Ограничитель глубины сверления позволяет быстро и точно выполнять на потоке множество однотипных сверлений.
  • Точно изготовленный, устойчивый сверлильный стол изготовлен с диагональными Т-образными пазами и круглым каналом для сбора охлаждающей жидкости.
  • Сверлильный стол можно наклонять на ± 45 ° и вращать на 360 °.
  • Цельнолитой под давлением алюминиевый рычаг опускания шпинделя изготовлен с мягкими ручками.
  • Прецизионное отверстие шпинделя.
  • Электроника сверлильного станка, для безопасности оператора, работает при напряжении 24 В постоянного тока.
  • Гарантированное биение шпинделя менее 0,03 мм. в верхнем положении.
  • Сверлильный шпиндель с прецизионными шарикоподшипниками.
  • Высококачественный бесключевой патрон входит в стандартный комплект поставки.
  • Фирменные приводные ремни немецкой компании GATES установлены на OPTIdrill DQ 22 (400V).
  • Большая опорная подошва станка выполнена с Т-образными пазами и имеет множество ребер жесткости с обратной стороны.
  • Для жесткого закрепления сверлильного станка на рабочем столе, на опорной подошве имеются специальные проушины.
  • Большой, регулируемый по высоте, защитный экран оснащен предохранительным выключателем.
  • На панели управления сверлильным станком имеется отдельный выключатель аварийной остановки, кнопки «ПУСК/СТОП» соответствующие стандарту безопасности согласно IP 54, электронный дисплей, отображающий обороты шпинделя и выключатель станочного светильника.
  • В модели сверлильного станка OPTIdrill DQ 22 (400V) предусмотрена функция вращение шпинделя вправо / влево.

Технические характеристики:

Артикул 3191045
Диаметр колонны 70 мм
Длина 700 мм
Ширина / глубина 351 мм
Высота 1006 мм
Вес 41,7 кг
Диаметр сверления стали (S235JR) 16 мм
Непрерывное сверление стали (S235JR) 14 мм
Длина сверлильного стола 270 мм
Ширина сверлильного стола 270 мм
Тип Т-образных пазов диагональ
Размер Т-образного паза 14 мм
Количество Т-образных пазов 2
Вращение сверлильного стола 360 °
Наклон сверлильного стола ± 45 °
Грузоподъемность 15 кг
Расстояние шпинделя до сверлильного стола макс. 460 мм
Диапазон скоростей 300 2300 об / мин
Количество диапазонов скоростей 12 уровней
Напряжение подключения 400 В
Частота сети 50 Гц
Расстояние шпиндель — база станка макс. 639 мм
Длина рабочей поверхности 191 мм
Ширина рабочей поверхности 187 мм
Ход пиноли 85 мм
Крепление шпинделя МК 2
Вылет оси шпинделя 169 миллиметра

Комплект поставки:

  • Бесключевой патрон 1-16 мм.
  • Конус Морзе MK 2 / B16.
  • Т-образные гайки.
