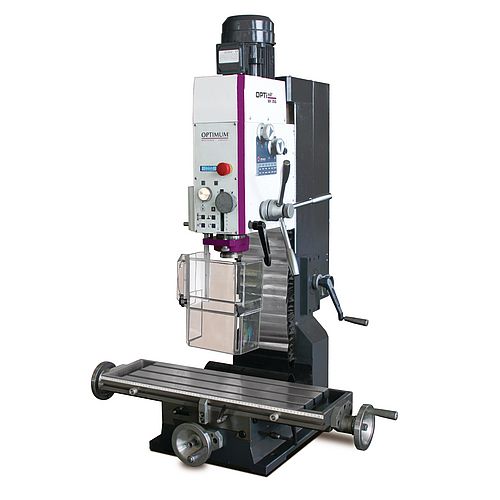

Настольный фрезерный станок по металлу OPTImill MH35 V

Техническое описание:

  • Конструкция колонны, настольного фрезерного станка по металлу OPTImill MH35 V изготовлена в виде коробчатой формы, колонна имеет множество ребер жесткости и отлита из чугуна.
  • Направляющие – «ласточкин хвост».
  • Поворот фрезерной головы возможен на 60°.
  • Фрезерная головка станка оснащена механической быстросменной системой зажима инструмента. Для этого, фрезерная головка станка оснащена цангой для возможности быстрой смены оправок BT30x45 °. Для смены оправки необходимо выдвинуть блокирующий вал и повернуть рукоятку перемещения пиноли шпинделя вверх.
  • Шпиндель фрезерного станка по металлу имеет функцию вращения в обе стороны.
  • В конструкции настольного фрезерного станка MH35 V имеется функция ускоренного перемещения по оси Z с регулируемыми концевыми упорами, что позволяет производить автоматическое отключение ускоренного перемещения в заданной точке.
  • Шпиндель, настольного фрезерного станка по металлу OPTImill MH35 V установлен на конические роликовые подшипники повышенной точности, что обеспечивает допустимое радиальное биение не более 0,015 мм.
  • На фрезерном станке установлен современный, промышленный, двухступенчатый электродвигатель, мощностью 1,5 кВт и электропитанием 380 В.
  • В конструкции пиноли имеется ручная микро подача, что позволяет получать точный размер по глубине фрезерования.
  • На цифровом дисплее, который расположен на панели управления фрезерным станком, отображается глубина сверления. Благодаря этой функции возможно выставить точную глубину при нарезании резьбы.
  • В режиме нарезания резьбы, настольный фрезерный станок по металлу OPTImill MH35 V, автоматически меняет направление вращения шпинделя, как только достигнута заданная глубина.
  • Защитный экран, фрезерного станка, имеет возможность регулировки по высоте, для качественной защиты от отлетающей стружки. В шток защитного экрана, встроен конечный выключатель, предотвращающий включение станка при открытом защитном экране.
  • Вариатор оборотов дает возможность выбрать скорость вращения шпинделя в диапазоне от 90 до 3000 об / мин.

Технические характеристики:

Настольный фрезерный станок по металлу OPTImill MH 35V
Номер арт. 3338170
Длина 850 мм
Ширина 1030 мм
Высота 1340 мм
Вес 316 кг
Мощность электродвигателя 1,5 кВт
Mакс. диаметр торцевой фрезы. 80 мм
Макс. размер концевой фрезы 28 мм
Макс диаметр сверления в стали (S235JR) 32 мм
Макс диаметр непрерывного сверления в стали (S235JR) 28 мм
Напряжение питания 400 В
Количество фаз 3
Тип тока переменный ток
Частота сети 50 Гц
Длина 750 мм
Ширина 210 мм
Максимальное расстояние шпиндель-стол 440 мм
Ширина Т-образных пазов 12 мм
Количество Т-образных пазов 3
Расстояние между Т-образными пазами 63 мм
Максимальная нагрузка на стол 170 кг
Перемещение по оси Х вручную 450 мм
Перемещение по Y оси вручную 200 мм
Перемещение по Z оси вручную 460 мм
Расстояние от шпинделя до колонны 215 мм
Конец шпинделя BT 30
Частота вращения 50 — 3260 об/мин.
Количество ступеней 6
Плавная регулировка скорости вращения Электронная
Наклон фрезерной головы в Z – X плоскости 60 °
Диаметр пиноли шпинделя 68 мм
Ход пиноли 90 мм
