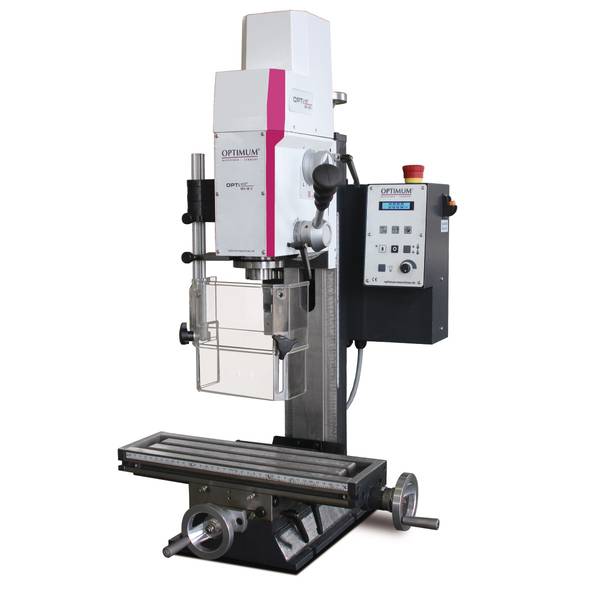

Настільний фрезерний верстат по металу OPTImill MH 20V / OPTImill MH 20VL Vario

Технічний опис:

• Конструктивно настільний фрезерний верстат по металу OPTImill MH 20V має високу жорсткість і стійкість конструкції. Випускається фрезерний верстат з безступінчастим регулюванням швидкості обертання шпинделя за допомогою варіатора обертів і пристроєм цифрової індикації за трьома осями DRO 5.
• Напрямні настільного фрезерного верстата по металу шліфовані та шабрені. Напрямні виготовлені за типом «ластівчин хвіст», регульовані клиновими планками. Клинові планки, що застосовуються на координатному столі, дають змогу забезпечувати точність оброблюваної заготовки.
• Координатний стіл виконаний з Т-подібними пазами шириною 12 мм.
• Дисплей на пристрої цифрової індикації відображає переміщення по осях і швидкість обертання шпинделя, глибину обробки виробу.
• Застосування дворядних радіально-наполегливих шарикопідшипників, встановлених на осі шпинделя, дають змогу досягти високої точності обертання шпинделя, радіальне биття менше 0,015 мм.
• Пристрій цифрової індикації з метою безпеки фрезерувальника живиться напругою 24 В.
• Щоб уникнути потрапляння стружки, сторонніх предметів, напрямна по осі Z шпиндельної голови захищена кожухом.
• Настільний фрезерний верстат по металу відповідають стандарту DIN EN 55011: клас А.
• На цьому фрезерному верстаті встановлено масивний координатний стіл. Точність обробки заготовки безпосередньо залежить від точності обробки поверхонь напрямних координатного столу. Конструкція напрямних за типом «ластівчин хвіст» дає змогу витримувати всі параметри, заявлені в технічних характеристиках фрезерного верстата.
• З’єднання координатного столу з рамою настільного фрезерного верстата про металу OPTImill MH 20V здійснюється регульованими клинами.
• Шпиндель настільного фрезерного верстата по металу має можливість лівостороннього і правостороннього обертання.
• Поворот шпиндельної голови можливий як за годинниковою, так і проти годинникової стрілки на ± 90°, що значно збільшує обробні можливості фрезерного верстата і дає змогу обробляти деталь у будь-якому проміжному кутовому положенні шпиндельної голови.
• Місце обробки заготовки на настільному фрезерному верстаті по металу освітлюється світлодіодним підсвічуванням.
• Система цифрової індикації DRO5, оснащена сучасною мембранною клавіатурою.
• Захисний екран настільного фрезерного верстата, що захищає фрезерувальника від стружки, виготовлений з кінцевим вимикачем для аварійної зупинки.
• Функція мікроподачі по осі Z. Ціна поділки лімба 0,05 мм. Один оберт ручки мікроподачі відповідає переміщенню шпинделя по осі Z на 2 мм.

Технічні характеристики:

Комплект поставки:

• Перехідна оправка MK 2.
• Комплект інструментів для обслуговування.
• Керівництво з експлуатації.
