Технічний опис:
- Важка, жорстка конструкція фрезерного верстата з багатьма ребрами жорсткості в поєднанні з напрямними типу “ластівчин хвіст” дозволяє досягти високої точності обробки деталей.
- Перемикання обертання шпинделя: праве/ліве.
- У шпинделі встановлені точні роликові підшипники, радіальне биття шпинделя не перевищує 0,015 мм.
- Фрезерна голова може повертатися на 60°.
- Масивна колона верстата має коробчасту форму з ребрами жорсткості, виконаними з литого чавуну.
- Піноль має ручну мікроподачу, що дозволяє отримати точний розмір по глибині фрезерування.
- У цій моделі є функція прискореного переміщення по осі Z.
- Прискорене переміщення по осі Z виконане з регульованими кінцевими упорами, що дозволяють автоматично відключити прискорений хід у заданій точці.
- Конструкція включає регульований по висоті захисний екран з мікровимикачем, що блокує включення обертання шпинделя. Захисний екран призначений для запобігання розльоту стружки в бік оператора.

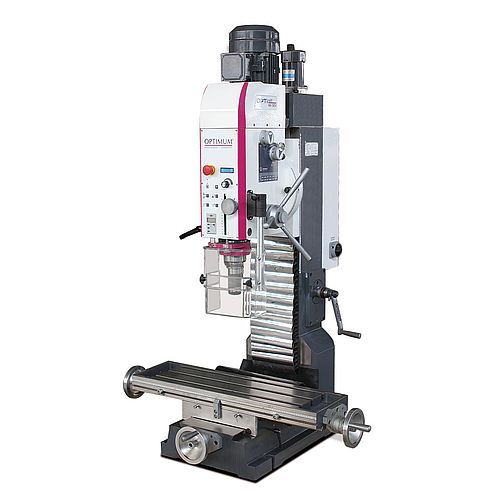

- OPTImill MH 50V оснащений двошвидкісним якісним промисловим електродвигуном на 380 В.
- Вибір глибини нарізання різьби можна регулювати за допомогою цифрового дисплея. У режимі нарізання різьби верстат автоматично переключає напрямок обертання шпинделя при досягненні заданої глибини.
Технічні характеристики:
| Параметр | Значення |
| Модель фрезерного верстата по металу | OPTImill MH 50V |
| Артикул | 3338185 |
| Довжина (верстата) | 1210 мм |
| Ширина (верстата) | 1020 мм |
| Висота (верстата) | 1645 мм |
| Вага | 515 кг |
| Потужність електродвигуна | 2,2 кВт |
| Максимальний діаметр торцевої фрези | 80 мм |
| Макс. розмір кінцевої фрези | 32 мм |
| Макс. діаметр свердління у сталі (S235JR) | 38 мм |
| Макс. діаметр безперервного свердління у сталі (S235JR) | 32 мм |
| Напруга живлення | 400 В |
| Кількість фаз | 3 |
| Тип струму | Змінний струм |
| Частота мережі | 50 Гц |
| Довжина (стола) | 850 мм |
| Ширина (стола) | 240 мм |
| Максимальна відстань шпиндель-стіл | 540 мм |
| Ширина Т-подібних пазів | 18 мм |
| Кількість Т-подібних пазів | 3 |
| Відстань між Т-подібними пазами | 80 мм |
| Максимальне навантаження на стіл | 175 кг |
| Переміщення по осі X вручну | 520 мм |
| Переміщення по осі Y вручну | 260 мм |
| Переміщення по осі Z вручну | 465 мм |
| Відстань від шпинделя до колони | 260 мм |
| Кінець шпинделя | BT 40 |
| Частота обертання | 120 – 3600 об/хв |
| Кількість ступенів | 6 |
| Плавне регулювання швидкості обертання | Електронне |
| Нахил фрезерної голови в площині Z–X | 30° |
| Діаметр пінолі шпинделя | 80 мм |
| Хід пінолі | 115 мм |
