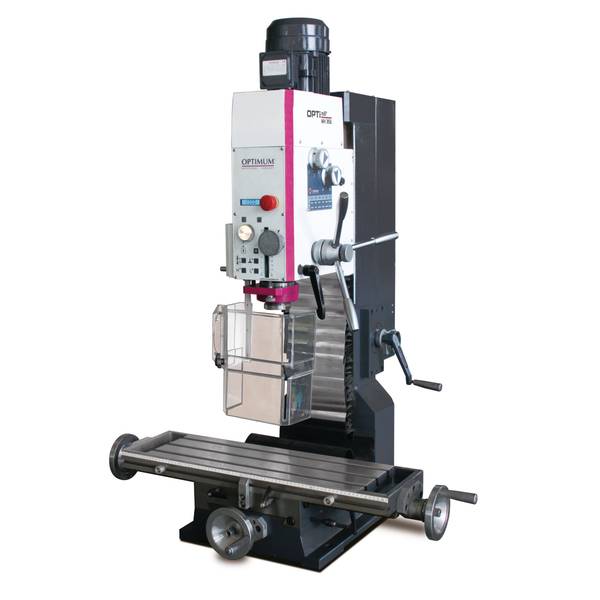

Настільний фрезерний верстат по металу Optimum OPTImill MH 50G відноситься до універсальних прецизійних свердлильно-фрезерних верстатів по металу. У своїй конструкції настільний фрезер OPTImill MH 50G має механічну коробку подач, в якій передбачено обертання шпинделя в дванадцяти швидкісних режимах. Завдяки встановленню комплекту ЧПУ, цей фрезерний верстат трансформується в настільний фрезерний верстат з ЧПУ на 3 або 4 осі.
Технічний опис:
- Шпиндель настільного фрезерного верстата OPTImill MH 50G має обертання як за годинниковою стрілкою, так і проти — обертання шпинделя в обидві сторони є стандартною функцією сучасних фрезерних верстатів по металу.
- Високоточний шпиндель розташований на конічних роликових підшипниках, що забезпечує радіальне биття менше 0,015 мм.
- OPTImill MH 50G оснащений функцією обмеження глибини подачі шпинделя, що необхідно для точного свердління багатьох однотипних нескрізних отворів.
- Для нарізання різьби в підготовлених отворах передбачена функція автоматичного реверсу обертання шпинделя.
- Фрезерна голова має можливість повороту на 60 градусів і фіксації в цьому або будь-якому проміжному положенні для подальшого фрезерування.
- У фрезерній голові є автоматичний пристрій для затиску ріжучого інструменту. Заміна інструменту відбувається шляхом простого натискання на кнопку. Посадочне місце ріжучого інструменту — BT 40.
- Модель OPTImill MH 50G оснащена сучасним двошвидкісним двигуном. За запитом покупця на верстат може бути встановлений електродвигун потужністю 1,5 або 2,2 кВт.
- На верстаті встановлений хрестовий стіл з Т-подібними пазами для закріплення лещат і заготовок. На робочому столі розміщена вимірювальна лінійка.
- Для безпеки працівника встановлено захисний ударостійкий щиток, який легко регулюється по висоті.
- Ручна точна мікрометрична подача шпинделя по вертикалі.
- Фіксація осі Z дозволяє зафіксувати напрямні, що підвищує жорсткість конструкції при горизонтальному фрезеруванні.
- Механічна коробка перемикання швидкостей встановлена на моделі MH 50G.
- Робочий стіл має механічні кінцеві упори з можливістю їх регулювання.
Технічні характеристики:
| Параметр | Значення |
| Модель фрезерного верстата по металу | OPTImill MH 50G |
| Артикул | 3338180 |
| Довжина (верстата) | 1210 мм |
| Ширина (верстата) | 1020 мм |
| Висота (верстата) | 1645 мм |
| Вага (нетто) | 525 кг |
| Потужність приводу двигуна | 1,5 / 2,2 кВт |
| Напруга живлення | 400 В |
| Кількість фаз | 3 |
| Тип струму | Змінний струм |
| Частота мережі | 50 Гц |
| Розмір ріжучої головки макс. | 80 мм |
| Розмір кінцевої фрези макс. | 32 мм |
| Вертикальний хід голови | 260 мм |
| Конус шпинделя | BT 40 |
| Діапазон швидкостей шпинделя | 330 – 3000 об/хв |
| Кількість ступенів швидкостей | 2 х 6 |
| Регулювання швидкості обертання шпинделя | |
| Робочий стіл, довжина | 850 мм |
| Робочий стіл, ширина | 240 мм |
| Відстань шпиндель-стіл, мін. | 540 мм |
| Відстань шпиндель-стіл, макс. | 540 мм |
| Ширина Т-подібних пазів | 18 мм |
| Кількість Т-подібних пазів | 3 |
| Відстань між Т-подібними пазами | 80 мм |
| Максимальне навантаження на стіл | 175 кг |
| Переміщення по осі X вручну | 520 мм |
| Переміщення по осі Y вручну | 260 мм |
| Переміщення по осі Z вручну | 465 мм |
| Діаметр свердління сталі | 38 мм |
| Діаметр безперервного свердління в сталі | 32 мм |
| Поворот голови в площині Z–X | 30° |
| Діаметр пінолі шпинделя | 80 мм |
| Хід пінолі шпинделя | 115 мм |
