Технічний опис:

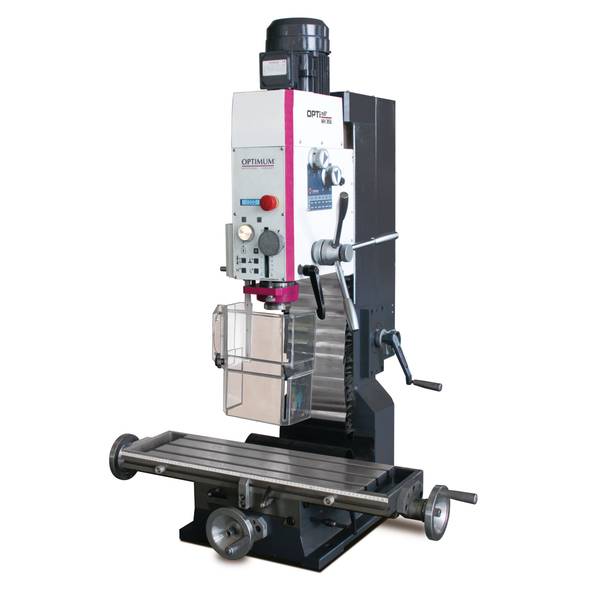

- Універсальний прецизійний настільний фрезерний верстат OPTImill MH 35G оснащений механічною коробкою передач.
- Модель MH 35V має електронний варіатор швидкостей шпинделя.
- Корпус виготовлений з литого чавуну, що забезпечує високу жорсткість і мінімальні вібрації.
- Регульовані направляючі типу “ластівчин хвіст” підвищують точність обробки.
- Точність обертання шпинделя гарантована конічними підшипниками; радіальне биття менше 0,015 мм.
- Головка верстата обертається на ±60°.
- Є ручна точна подача з мікрометричним гвинтом.
- V-подібні регульовані направляючі підвищують точність.
- Масивна конструкція бази зменшує вібрації під час роботи.
- Обмежувач глибини свердління — стандартна функція серії MH.
- Захисний прозорий екран з мікровимикачем забезпечує безпеку оператора.
- Оснащений двошвидкісним електродвигуном для стабільної роботи.
Технические характеристики:
| Параметр | Значення |
| Модель верстата | OPTImill MH 35G |
| Артикул | 3338165 |
| Довжина | 850 мм |
| Ширина | 1030 мм |
| Висота | 1340 мм |
| Вага (нетто) | 316 кг |
| Потужність двигуна | 1,1 / 1,5 кВт |
| Напруга живлення | 400 В |
| Кількість фаз | 3 Ph |
| Тип струму | ~ |
| Частота мережі | 50 Гц |
| Макс. діаметр фрезерної головки | 80 мм |
| Макс. діаметр кінцевої фрези | 28 мм |
| Конус шпинделя | BT 30 |
| Діапазон швидкостей шпинделя | 330 — 3000 об/хв |
| Кількість ступенів швидкості | 2 х 6 |
| Довжина робочого столу | 750 мм |
| Ширина робочого столу | 210 мм |
| Відстань від шпинделя до столу, мін. | 440 мм |
| Відстань від шпинделя до столу, макс. | 440 мм |
| Ширина Т-подібних пазів | 12 мм |
| Кількість Т-подібних пазів | 3 |
| Відстань між Т-подібними пазами | 63 мм |
| Макс. навантаження на стіл | 170 кг |
| Переміщення по осі X вручну | 450 мм |
| Переміщення по осі Y вручну | 200 мм |
| Переміщення по осі Z вручну | 460 мм |
| Діаметр свердління в сталі | 32 мм |
| Неперервне свердління в сталі | 28 мм |
| Кут повороту голови по осі Z — X | 60° |
| Діаметр втулки шпинделя | 68 мм |
| Хід шпинделя | 90 мм |
OPTImill MH 35G — це надійний фрезерний верстат, що підходить для різноманітних операцій завдяки своїй гнучкості та високій точності.
