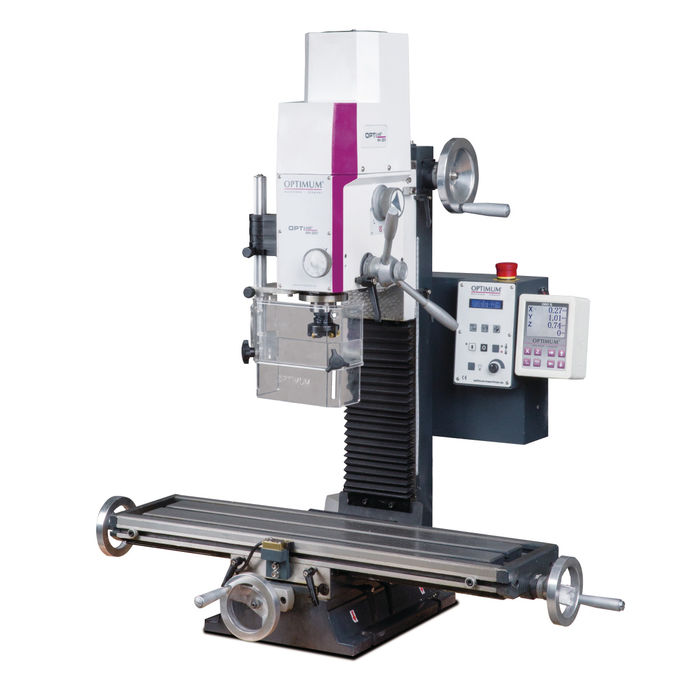

Настольный фрезерный станок по металлу OPTImill MH 22VD

Техническое описание:

  • Новая модель от немецкого инженерного центра Optimum — настольный фрезерный станок по металлу OPTImill MH 22VD стандартно производится с электронно-бесступенчатым приводом регулировки оборотов шпинделя, иначе — вариатором оборотов. Данная модель настольного фрезерного станка по металлу OPTImill MH 22VD производится с устройством цифровой индикации (УЦИ), которое отображает положения перемещения осей станка. Модель УЦИ — DRO 5.
  • В конструкции модели настольного фрезерного станка OPTImill MH 22VD использованы двухрядные радиально-упорные шарикоподшипники, установленные на винтах, которые имеют возможность регулировки, что позволяет уменьшить люфты.
  • Сверлильно-фрезерная головка станка, функционально имеет возможность наклона на ± 90°, и способна выполнять операции фрезерования и сверления в любом требуемом угловом положении.
  • Все направляющие настольного фрезерного станка MH 22VD качественно шлифованы и нанесена шабровка (создает дополнительные карманы для удержания смазки).
  • Настольный фрезерный станок по металлу MH 22VD имеет направляющие по типу ласточкин хвост, простые в обслуживании, с возможностью быстрой регулировки.
  • Стандартно, шпиндель фрезерного станка имеет вращение в обе стороны.
  • Управляющая электрическая цепь фрезерного станка по металлу OPTImill MH 22VD настроена на 24 вольта.
  • Удобный, современный дисплей, отображающий скорость вращения шпинделя, глубину подачи пиноли, переключение единиц измерения мм / дюйм, применен в конструкции настольного фрезерного станка по металлу OPTImill MH 22VD.
  • Микро-подача пиноли – стандартная функция фрезерных станков Оптимум.
  • Регулируемый по высоте защитный прозрачный экран изготовлен с микро-выключателем. Защитный экран надежно предотвращает разлет металлической стружки в направлении оператора.
  • В конструкции настольного фрезерного станка по металлу OPTImill MH 22VD удобно встроен станочный светильник, что достаточная редкость для данной группы станков.

Технические характеристики:

Модель фрезерного станка OPTImill MH 22VD
Номер арт: 3338136
Длина, мм 945 мм
Ширина, мм 650 мм
Высота, мм 950 мм
Масса станка, кг 120 кг
Потребляемая мощность 0,95 кВт
Напряжение питания 230
Тип тока ~
Частота питания 50 Гц
Максимальный диаметр торцевой фрезы, мм 52 мм
Максимальный диаметр концевой фрезы, мм 12 мм
Вылет оси шпинделя, мм 170 мм
Конец шпинделя BT 20
Скорость вращения шпинделя 90 — 3000 мин-1
Количество диапазонов скоростей 2
Управление регулированием скорости электронный
Длина рабочего стола 700 мм
Ширина рабочего стола 180 мм
Расстояние вертикального шпинделя — горизонтальное фрезерование мин. 370 мм
Расстояние вертикального шпинделя — горизонтальный фрезерный стол макс. 370 мм
Размер Т-образных пазов, мм 12 мм
Количество Т-образных пазов 3
Расстояние между пазами, мм 63 мм
Максимальная нагрузка на стол, кг 50 кг
Перемещение по оси X, мм вручную 480 мм
Перемещение по оси Y, мм вручную 175 мм
Перемещение по оси Z, мм вручную 370 мм
Максимальный диаметр рассверливания в стали, мм 20 мм
Максимальный диаметр сверления в стали, мм 16 мм
Поворот ± 90°
Диаметр втулки шпинделя, мм 60 мм
Перемещение пиноли, мм 50 мм
