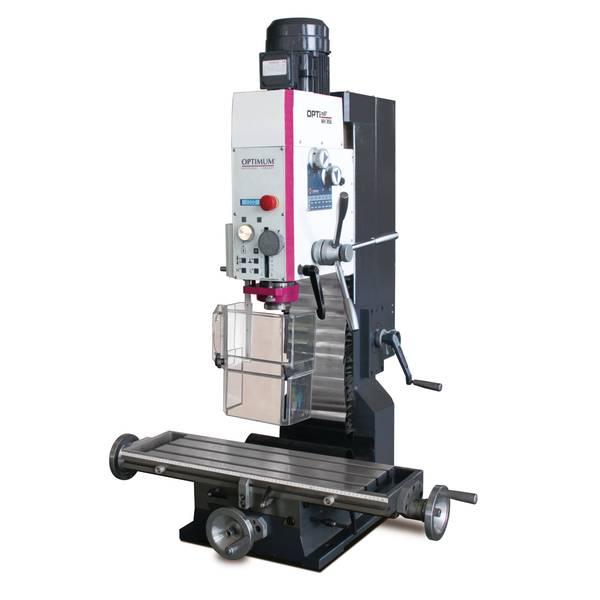

Настольный фрезерный станок по металлу OPTImill MH 50G

Техническое описание:

  • Шпиндель настольного фрезерного станка OPTImill MH 50G имеет вращение как по часовой, так и против часовой стрелки – вращение шпинделя в обе стороны – стандартная функция, присущая любой модели современного фрезерного станка по металлу.
  • Высокоточный шпиндель настольного фрезерного станка располагается на конических подшипниках роликового типа, что позволяет ему при вращении показывать высокую точность – радиальное биение менее 0,015 мм.
  • OPTImill MH 50G снабжен функцией ограничения глубины подачи шпинделя. Эта функция нужна для выполнения точного сверления множества однотипных не сквозных отверстий.
  • Для нарезания резьбы в подготовленных отверстиях, в функционале настольного фрезерного станка предусмотрена функция автоматического реверса вращения шпинделя.
  • Фрезерная голова настольного фрезерного станка по металлу имеет возможность поворота на 60 градусов и фиксации в этом и любом промежуточном положении для дальнейшего фрезерования.
  • В фрезерной голове имеется автоматическое устройство для зажима режущего инструмента. Смена инструмента происходит благодаря простому нажатию на кнопку. Посадочное место режущего инструмента ВТ 40.
  • Модель настольного фрезерного станка по металлу OPTImill MH 50G снабжена супер современным двухскоростным двигателем. По заявке покупателя, на станок может быть установлен электродвигатель мощностью в 1,5 или 2.2 кВт.
  • На настольном фрезерном станке по металлу OPTImill MH 50G установлен крестовый стол. Стол имеет Т-образные пазы для закрепления тисков и заготовки. На рабочем столе размещена измерительная линейка.
  • Для безопасности работника, на фрезерном станке OPTImill MH 50G установлен защитный, ударопрочный щиток, который легко регулируется по высоте.
  • Ручная точная микрометрическая подача шпинделя по вертикали.
  • Фиксация Z-оси на фрезерном станке, позволяет зафиксировать направляющие, что повышает жесткость конструкции при горизонтальном фрезеровании.
  • Механическая коробка переключения скоростей установлена на модели настольного фрезерного станка по металлу MH 50G.
  • Рабочий стол фрезерного станка имеет механические концевые упоры, с возможностью их регулировки.

Технические характеристики:

Модель фрезерного станка по металлу OPTImill MH 50G
арт. 3338180
Длина 1210 mm
Ширина 1020 мм
Высота 1645 мм
Вес (нетто) 525 кг
Мощность привода двигателя 1,5 / 2,2 кВт
Напряжение питания 400 В
Количество фаз 3 Ph
Текущий тип тока ~
Частота сети 50 Гц
Размер режущей головка макс. 80 мм
Размер концевой фрезы макс. 32 мм
Вертикальный ход головы 260 мм
Конус шпинделя BT 40
Диапазон скоростей шпинделя 330 — 3000 мин-1
Диапазон скоростей шпинделя 2 х 6
Регулировка скорости вращения шпинделя
Рабочий стол, длина 850 мм
Рабочий стол, ширина 240 мм
Расстояние, шпиндель/стол, мин. 540 мм
Расстояние, шпиндель/стол, макс. 540 мм
Ширина Т- образных пазов 18 мм
Количество Т- образных пазов 3
Расстояние между Т- образными пазами 80 мм
Максимальная нагрузка на стол 175 кг
Перемещение по оси X вручную 520 мм
Перемещение по оси Y вручную 260 мм
Перемещение по оси Z вручную 465 мм
Диаметр сверления стали 38 мм
Диаметр продолжительного сверление в стали 32 мм
Поворот головы Z — X плоскости 30 градусов
Диаметр пиноли шпинделя 80 мм
Ход пиноли шпинделя 115 мм
