Техническое описание:

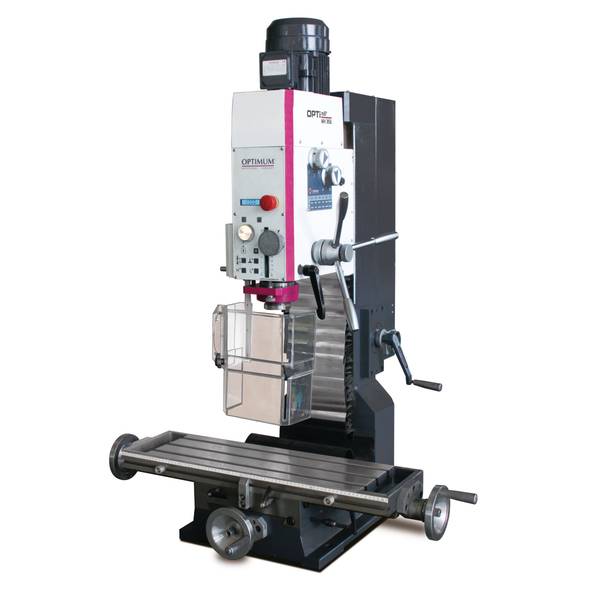

- Универсальный прецизионный настольный фрезерный станок по металлу OPTImill MH 35G с механической коробкой передач. Модель MH 35V дополнительно с электронным вариатором оборотов шпинделя.
- Корпус фрезерного станка изготовлен из литого чугуна. Регулируемые направляющие выполнены в форме ласточкин хвост, обеспечивают высокую жесткость и точность.
- Высокая точность вращения шпинделя обеспечивается за счет конических подшипников, с радиальным биением шпинделя менее 0,015 мм.
- Голова настольного фрезерного станка по металлу имеет возможность поворота в диапазоне ± 60 °.
- Ручная точная подача, микрометрическим винтом с лимбом.
- Регулируемые V-образные направляющие.
- Массивная и тяжелая конструкция основания фрезерного станка обеспечивает минимальную вибрацию и точность фрезерования.
- Ограничитель глубины сверления — стандартная функция для фрезерного станка серии MH.
- Защитный противоударный прозрачный экран с микро выключателем защищает оператора от летящей стружки.
- Настольный фрезерный станок по металлу OPTImill MH 35G оснащен качественным двухскоростным электродвигателем.
Технические характеристики:
| Фрезерный станок по металлу | OPTImill MH 35G |
|---|---|
| арт. | 3338165 |
| Длина | 850 мм |
| Ширина | 1030 мм |
| Высота | 1340 мм |
| Вес (нетто) | 316 кг |
| Мощность привода двигателя | 1,1 / 1,5 кВт |
| Напряжение питания | 400 В |
| Количество фаз | 3 Ph |
| Текущий тип | ~ |
| Частота сети | 50 Гц |
| Размер, режущая головка макс. | 80 мм |
| Размер концевой фрезы макс. | 28 мм |
| Конус шпинделя | BT 30 |
| Диапазон скоростей шпинделя | 330 — 3000 об/мин |
| Количество ступеней вращения шпинделя | 2 х 6 |
| Длина рабочего стола | 750 мм |
| Ширина рабочего стола | 210 мм |
| Расстояние от шпинделя до стола, мин. | 440 мм |
| Расстояние от шпинделя до стола, макс. | 440 мм |
| Ширина T-образных пазов | 12 мм |
| Количество Т-образных пазов | 3 |
| Расстояние между Т-образными пазами | 63 мм |
| Максимальная нагрузка на стол | 170 кг |
| Перемещение, ось X вручную | 450 мм |
| Перемещение, осьY вручную | 200 мм |
| Перемещение, ось Z вручную | 460 мм |
| Диаметр сверления стали | 32 мм |
| Непрерывное сверление стали | 28 мм |
| Диапазон поворота головы станка Z — X плоскости | 60 градусов |
| Диаметр втулки шпинделя | 68 мм |
| Ход шпинделя | 90 мм |
