Техническое описание:

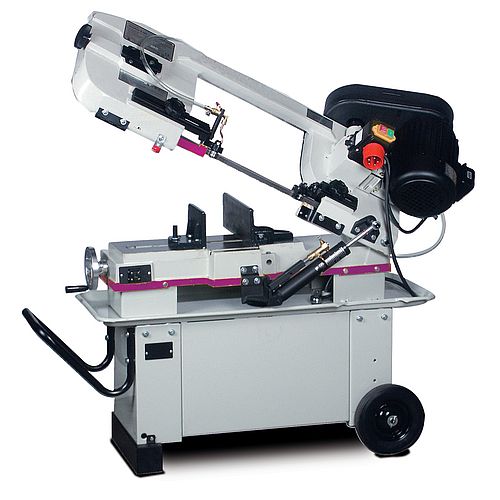

- Конструкция станины и пильной рамы ленточной пилы по металлу OPTIsaw S 181 выполнена из точного литья с ребрами жесткости, с соблюдением всех технологических процессов, основным из которых является «старение».
- Не смотря на, относительно, не большие размеры данной модели ленточной пилы по металлу, на ней установлен бак СОЖ с центробежным насосом, подающим охлаждающую жидкость по гибким шлангам в зону резания металлической заготовки.
- Привод перемещения ленточного полотна на OPTIsaw S 181 осуществляется с помощью надежного трехфазного электродвигателя и шестеренчатого редуктора в коробке скоростей, имеющего четыре скорости. Шестерни редуктора располагаются в масляной ванне.
- Рабочий ход подачи осуществляется при помощи гидроцилиндра с бесступенчатым регулированием.
- На станине ленточной пилы по металлу установлен концевой выключатель крайнего нижнего положения пильной рамы, позволяющий отключать привод вращения ленточного полотна после окончания реза.
- Три роликовые опоры пильного полотна обеспечивают строго заданную траекторию движения полотна при пилении металлической заготовки.
- На ленточной пиле по металлу OPTIsaw S 181 можно производить угловую резку с помощью поворота губок тисков на необходимый угол в диапазоне от 0-45°, ленточная пила имеет быстро зажимные тиски, очень удобные в работе.
- Электрические компоненты OPTIsaw S 181 имеют защиту по стандарту IP 54.
- Благодаря качественному изготовлению деталей коробки скоростей, которая находится в масляной ванне, ленточная пила работает очень тихо.
- На пильной раме установлена щетка, предназначенная для удаления стружки с зубьев ленточного полотна.
- Ленточную пилу OPTIsaw S 181 легко можно перемещать по производственной площадке так, как корпус подставки имеет шасси с колесами и удобной рукояткой.
Технические характеристики:
| Ленточная пила по металлу OPTIsaw S 181 | |
|---|---|
| Номер арт. (380 В) | 3300181 |
| Макс. диаметр реза круглой заготовки, 90°, мм | 180 |
| Макс. размер реза прямоугольной заготовки, 90°, мм | 180 x 240 / 50 x 300 |
| Макс. диаметр реза круглой заготовки, 45°, мм | 110 |
| Макс. размер реза прямоугольной заготовки, 45°, мм | 170 х 110 |
| Размер пильного полотна, мм | 2362 x 19 x 0,9 |
| Скорость резания, м/мин | 21/33,5/45/50 |
| Мощность, кВт | 0,75 |
| Габаритные размеры станка, мм | 1295 x 450 x 1060 |
| Масса станка, кг | 130 |
Комплект поставки:
- Биметаллическое пильное полотно.
- Упор для заготовки.
- Система подачи СОЖ.
- Подставка под станок.
- Руководство по эксплуатации на русском языке.
