Технічний опис:

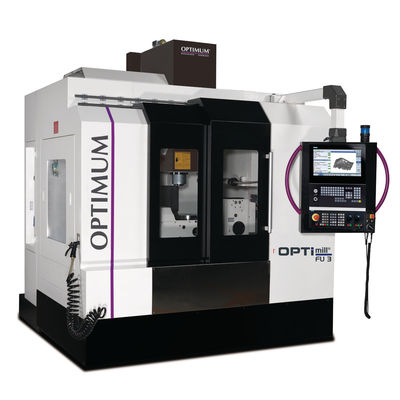

- OPTImill FU 3 — 3+2-осьовий обробний центр для силової обробки.
- Стійка керування Siemens Sinumerik Control 828D з 15,6-дюймовим сенсорним дисплеєм.
- Фрезерний верстат по металу з ЧПК OPTImill FU 3 CNC належить до важкої серії промислових фрезерних верстатів з ЧПК у модельному ряду Optimum.
- У моделі фрезерного верстата OPTImill FU 3 з ЧПК застосований змінник інструменту з кронштейном подвійного захоплення та магазином на 24 станції інструменту.
- Прямий шпиндель (лінійний шпиндель).
- Закрита шафа керування з вбудованим теплообмінником забезпечує оптимальну температуру та запобігає потраплянню частинок пилу.
- На фрезерному верстаті по металу OPTImill FU 3 з ЧПК застосована автоматична центральна система змащення напрямних верстата.
- Освітлення робочої зони верстата здійснюється вбудованими світильниками, розташованими всередині захисної кабіни верстата.
- У моделі фрезерного верстата OPTImill FU 3 з ЧПК застосований конвеєр для видалення стружки стрічкового типу, що забезпечує ефективне видалення стружки.
- Контейнер для збору стружки.
- Для охолодження шпинделя та кулькогвинтових передач використовується високопродуктивний масляний радіатор.
- Внутрішнє охолодження шпинделя 20 бар.
- Обмивальний пістолет у комплекті поставки.
- Переносний електронний маховик.
- Система безпеки Siemens.
- На фрезерному верстаті встановлені роз’єми: RJ45, USB та роз’єм живлення 230 В.
- На всі компоненти SIEMENS поширюється 2-річна гарантія.
Технічні характеристики:
| Фрезерний верстат по металу з ЧПК | OPTImill FU 3 |
| Артикул | 3511370 |
| Електричне підключення | 400 В / 3 фази ~ 50 Гц |
| Загальне споживання | 31 кВА |
| Потужність електродвигуна S1 | 15 кВт |
| Крутний момент електродвигуна S1 | 20 Н·м |
| Потужність електродвигуна S6-30% роботи | 22,5 кВт |
| Крутний момент електродвигуна S6-30% роботи | 62 Н·м |
| Конус шпинделя | SK 40 DIN 69871 |
| Відстань від колони до центру осі шпинделя | 595 мм |
| Відстань шпиндель – стіл | 100 – 500 мм |
| Ємність бака охолоджуючої рідини | 250 л |
| Повторюваність | ±0,005 мм / 300 мм |
| Точність позиціонування | ±0,005 мм |
| Тип пристрою зміни інструменту | Подвійний важіль |
| Кількість слотів для інструментів | 24 |
| Макс. діаметр інструменту | 80 мм |
| Макс. діаметр інструменту (при вільних сусідніх місцях) | 130 мм |
| Довжина інструменту | 245 мм |
| Макс. вага інструменту | 8 кг |
| Час зміни інструменту | 2 с |
| Хід по осі X | 400 мм |
| Хід по осі Y | 560 мм |
| Хід по осі Z | 400 мм |
| Швидкість обертання осі A | максимум 25 мм/хв |
| Швидкість обертання осі C | максимум 25 мм/хв |
| Прискорення по осях X, Y, Z | — |
| Швидке переміщення по осях X, Y, Z | 48 000 мм/хв |
| Швидкість робочого переміщення | 15 000 мм/хв (зниження на 20% при безперервній роботі) |
| Тиск повітря | 6 бар |
| Діаметр столу | 320 мм |
| Висота столу | 1160 мм |
| Індексування осі A | 60 с |
| Індексування осі C | 20 с |
| Діапазон повороту осі A | ±120 градусів / -30 градусів |
| Діапазон обертання осі C | 360 градусів |
| Розмір Т-подібних пазів | 12 мм |
| Макс. корисне навантаження на стіл | 100 кг |
| Габаритні розміри (Д × Ш × В) | 2254 × 2990 × 2960 мм |
| Габарити з конвеєром для стружки | прибл. 3110 × 2990 × 2960 мм |
| Загальна вага верстата, приблизно | 5000 кг |
| Системне програмне забезпечення Sinumerik 828D | SW 28x |
| Пам’ять ЧПК | 8 МБ |
| Швидкість передачі даних | 1 мс |
| Попередній перегляд кадрів програми | 150 |
| Кількість пам’яті інструментів | 512 |
