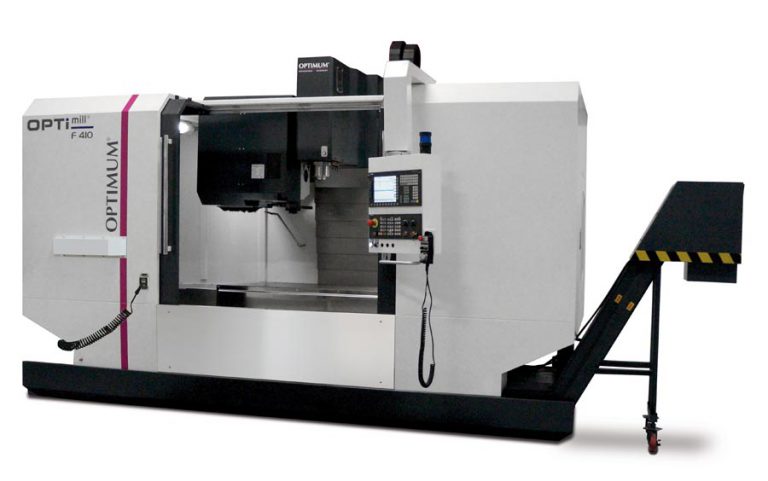

Фрезерный станок по металлу с ЧПУ OPTImill F410 CNC

Техническое описание:

  • Оригинальная, жесткая конструкция фрезерного станка, основные части которой изготовлены из литого чугуна. Оптимум F410 обладает хорошей вибро устойчивостью и высокой производительностью.
  • Силовой шпиндель получает вращение от электродвигателя мощностью 35 киловатт, имеет ременной привод, значительно снижающий вибрацию, шум и уменьшает тепловыделения.
  • Основные поверхности термически обработаны, имеют хорошую износостойкость, обладают высокой точностью вращения до 10 000 оборотов в минуту. Отверстие ISO 40 позволяет установку современного режущего инструмента и оснастки такой как: цанговые патроны ER32 с набором разнообразных цанг, переходные втулки и оправки, сверлильные патроны.
  • Предварительно настроенный инструмент длиной до 300 мм и оснастка устанавливаются в инструментальном магазине, имеющем 24 позиции. Смена инструмента производится автоматически, время составляет 4,9 с. Имеется возможность установки магазина на 30 позиций с двух захватной «рукой».
  • Управление фрезерным станком по металлу с ЧПУ производится системой производства Германии 828D, установленной в компактную поворотную панель. Дисплей отражает режимы работы фрезерного станка, графическое изображение детали в формате 3D и траекторию движение инструмента. Система производит редактирование программ, решает сложные задачи, поддерживает кинематические трансформации.
  • Наладка и настройка производится при помощи клавиатуры, имеющей соответствующие символы. Процентное регулирование скоростей и подач производится переключателями. Управление ручными подачами производится электронным маховиком, что значительно увеличивает качество наладки. Применение установщика «нуля» значительно сократит время на определение нулевых точек детали и станка, в результате чего увеличится производительность фрезерного станка, и сократится время на отладку выпуска первой детали.
  • Линейные направляющие станины обработаны на прецизионном станке, имеют высокую плавность и точность перемещения рабочих органов. Надежно ограждены телескопическими кожухами, от попадания стружки и пыли. Смазка производится автоматически системой смазки, в результате чего увеличивается износостойкость и долговечность. Охлаждение масла производится охладителем.
  • Установка корпусных заготовок весом 1000 кг производится непосредственно на координатном столе.
  • Геометрическая точность изготовления, которого устраняет погрешности базирования и формы, увеличивает точность, параллельность и перпендикулярность обработки поверхностей.
  • Небольшие заготовки устанавливаются в специализированных приспособлениях. Закрепление производится прижимами или комплектом прижимных приспособлений SPW 16.
  • Для охлаждения инструмента и заготовки установлена система подачи СОЖ (можно купить отдельно). Подача жидкости в рабочую зону производится насосом мощностью 1,9 кВт. Сбор и хранения отработанной жидкости осуществляется при помощи встроенного бака ёмкостью 210 литров.
  • Удаление стружки производится линейным транспортером с тележкой. Имеется возможность установки шнекового транспортера (купить дополнительно).
  • Рабочая зона ограждается защитными дверцами со смотровыми окнами. Для безопасности при открытии дверей во время работы установлено блокировочное устройство.
  • Освещение производится станочным светильником (возможно купить отдельно).

Технические характеристики:

Фрезерный станок по металлу с ЧПУ OPTImill F410 CNC
Номер арт. 3511240
Общая потребляемая мощность 35 кВт 380 В ~50 Гц
Привод шпинделя 13 кВт (S1)
Крутящий момент шпинделя 70 Нм
Насос подачи СОЖ 1,9 кВт
Число оборотов шпинделя 10 — 10 000 об/мин
Конец шпинделя ISO 40 DIN 69871
Максимальный диаметр торцевой фрезы 63 мм
Максимальный диаметр концевой фрезы 32 мм
Размер стола, Д х Ш 1700 х 600 мм
Расстояние шпиндель-стол 100 — 830 мм
Размер Т-пазов, ширина / количество / между 18 мм / 5 / 100 мм
Максимальная нагрузка на стол 1000 кг
Количество инструмента 24
Максимальный диаметр инструмента 130 мм
Максимальная длина инструмента 300 мм
Максимальная масса инструмента 8 кг
Время смены инструмента, инструмент-инструмент 4,9 с
Ось X 1300 мм
Ось Y 680 мм
Ось Z 730 мм
Рабочая подача (оси X, Y, Z) 10 000 мм/мин
Быстрый ход (оси X, Y) 30 000 мм/мин
Быстрый ход (ось Z) 24 000 мм/мин
Повторяемость 0,005 мм
Позиционирование ± 0,005 мм
Длина 4080 мм
Ширина 2260 мм
Высота 2675 мм
Емкость бака СОЖ 210 литров
Масса станка 6600 кг
