Технічний опис:

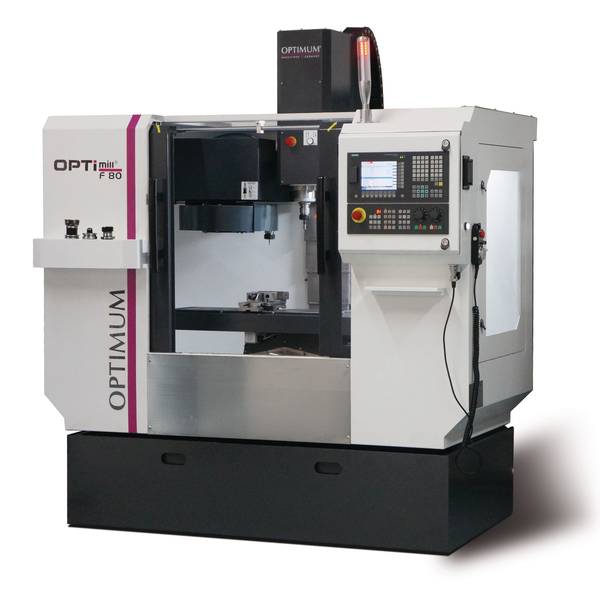

Компактний фрезерний верстат по металу з ЧПК OPTImill F 80 808 D Advanced розроблений для дрібносерійного виробництва та навчання персоналу.
- Верстат має жорстку, важку конструкцію станини.
- У моделі OPTImill F 80 CNC застосована система ЧПК Siemens Sinumerik 808 D Advanced.
- Сервоприводи Siemens встановлені по всіх трьох осях.
- Автоматичний змінник інструментів на 10 позицій.
- Прецизійно відшліфований стіл виконаний з п’ятьма Т-подібними пазами.
- Ергономічний електронний маховик суттєво знижує час налаштування верстата.
- Телескопічні захисні кожухи застосовані на всіх трьох осях.
- На верстат встановлена автоматична центральна система змащення.
- Інтегрований світлодіодний світильник якісно освітлює зону обробки деталі.
- Система подачі СОЖ з баком ємністю 160 літрів.
- Роз’єми RS232 та USB розміщені на панелі оператора.
Технічні характеристики:
| Параметр | OPTImill F 80 808 D Advanced |
| Електричне підключення | 400 В / 3 фази ~ 50 Гц |
| Загальна споживана потужність | 14 кВА |
| Потужність двигуна шпинделя (S1) | 3,7 кВт |
| Крутний момент шпинделя (S1) | 24 Н·м |
| Потужність двигуна шпинделя (S6-30%) | 5,5 кВт |
| Крутний момент шпинделя (S6-30%) | 35 Н·м |
| Потужність двигуна СОЖ | 650 Вт |
| Конус шпинделя | BT 30 |
| Макс. розмір торцевої фрези | 52 мм |
| Макс. розмір кінцевої фрези | 25 мм |
| Повторюваність | ±0,015 мм |
| Точність позиціонування | ±0,015 мм |
| Тип пристрою зміни інструменту | Карусельний |
| Кількість інструментів у магазині | 10 інструментів |
| Макс. діаметр інструменту | 60 мм |
| Макс. довжина інструменту | 200 мм |
| Макс. вага інструменту | 6 кг |
| Час зміни інструменту | 7 с |
| Переміщення по осі X | 400 мм |
| Переміщення по осі Y | 225 мм |
| Переміщення по осі Z | 375 мм |
| Швидке переміщення (ось X, Y, Z) | 10 000 мм/хв |
| Крутний момент двигуна по осі X | 3,5 Н·м |
| Крутний момент двигуна по осі Y | 6 Н·м |
| Крутний момент двигуна по осі Z | 6 Н·м |
| Відстань шпиндель – стіл | 75 – 475 мм |
| Розмір столу (Д × Ш) | 800 × 260 мм |
| Т-подібний паз: розмір / кількість / відстань | 16 мм / 5 / 50 мм |
| Макс. навантаження на стіл | 150 кг |
| Тиск повітря | 7 бар |
| Розміри (Д × Ш × В) | 1925 × 1655 × 2070 мм |
| Ємність бака СОЖ | 70 л |
| Загальна вага | 1900 кг |
