Технічний опис:

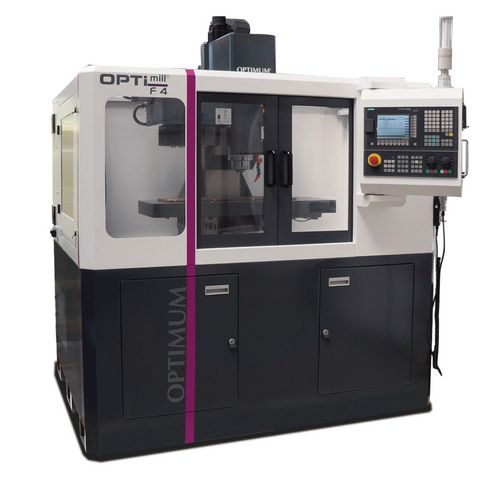

- Фрезерний верстат по металу з ЧПК OPTImill F 4 CNC ідеально підходить для дрібносерійного виробництва або навчання студентів.
- OPTImill F 4 CNC оснащений 8-позиційним пристроєм зміни інструменту.
- Лінійні напрямні встановлені по всіх осях.
- Верстат розміщений на жорсткій, важкій станині, відлитій з чавуну.
- Усі осі оснащені кулько-гвинтовими парами.
- На моделі встановлено пристрій зміни інструменту карусельного типу — 8 слотів для інструментів.
- У верстат вбудована система охолодження.
- Управління переміщеннями здійснюється сервоприводами по всіх осях.
- Поворотна панель управління зручна при роботі та обслуговуванні верстата OPTImill F 4 CNC.
- У конструкції верстата застосовані зручні з’єднання (роз’єми, USB, RS 232).
- Робоча зона добре видно з трьох сторін.
- OPTImill F 4 CNC має централізовану систему змащення.
- Підключення стисненого повітря виконано з швидкороз’ємним з’єднанням.
- Програмний пакет «SINUMERIK 808D для ПК» (практичне програмне забезпечення для навчання, що дозволяє програмувати і моделювати заготовки в автономному режимі на ПК; безкоштовно завантажити можна з сайту www.cnc4you.de).
Технічні характеристики:
| Фрезерний верстат по металу з ЧПК | OPTImill F 4 CNC |
| Артикул | 3500430 |
| Габаритні розміри | |
| Довжина | 1800 мм |
| Ширина / Глибина | 1641 мм |
| Висота | 2000 мм |
| Вага | 1800 кг |
| Розмір робочого столу | |
| Довжина робочого столу | 690 мм |
| Ширина робочого столу | 210 мм |
| Відстань від вертикального шпинделя до столу мін. | 90 мм |
| Відстань від вертикального шпинделя до столу макс. | 390 мм |
| Розмір Т-подібних пазів | 16 мм |
| Кількість Т-подібних пазів | 3 |
| Відстань між Т-подібними пазами | 63 мм |
| Максимальне навантаження на стіл | 100 кг |
| Шпиндель | |
| Конус шпинделя | BT 30 |
| Діапазон швидкостей | 50 – 9000 об/хв |
| Потужність електродвигуна шпинделя (S6-30%) | 2,2 кВт |
| Крутний момент шпинделя | 14 Н·м |
| Макс. розмір торцевої фрези | 65 мм |
| Макс. розмір кінцевої фрези | 30 мм |
| Переміщення по осях | |
| Переміщення по осі X (автоматичне) | 310 мм |
| Переміщення по осі Y (автоматичне) | 200 мм |
| Переміщення по осі Z (автоматичне) | 300 мм |
| Швидкість подачі по осі X | 10 000 мм/хв |
| Швидкість подачі по осі Y | 10 000 мм/хв |
| Швидкість подачі по осі Z | 10 000 мм/хв |
| Крутний момент двигуна по осі X (S1) | 3,3 Н·м |
| Крутний момент двигуна по осі Y (S1) | 5 Н·м |
| Крутний момент двигуна по осі Z (S1) | 5 Н·м |
| Повторюваність | ±0,015 мм |
| Точність позиціонування | ±0,015 мм |
| Інші характеристики | |
| Загальна споживана потужність | 8,5 кВт |
| Напруга живлення | 400 В |
| Потужність приводу СОЖ | 90 Вт |
| Ємність бака СОЖ | 50 л |
| Кількість слотів для інструментів | 8 інструментів |
| Макс. діаметр інструменту | 70 мм |
| Макс. вага інструменту | 6 кг |
| Час зміни інструменту | 6 с |
