Технічний опис:

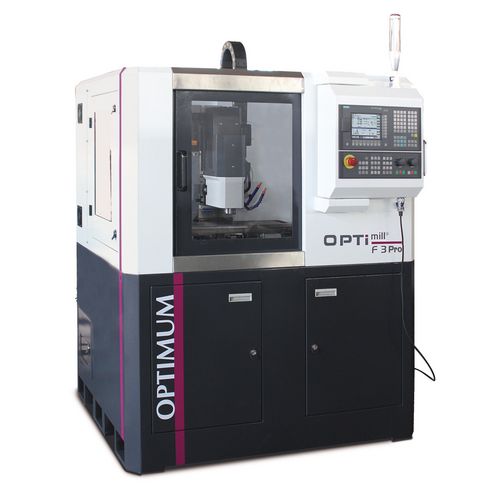

- OPTImill F 3Pro — компактний фрезерний верстат по металу з ЧПК.
- Лінійні напрямні по всіх осях верстата.
- Усі осі з кулько-гвинтовими парами.
- Заміна інструменту здійснюється вручну натисканням кнопки (електро-пневматичний затиск).
- Система охолодження включена в стандартну комплектацію верстата.
- Верстат має централізовану систему змащення напрямних. Сервоприводи по всіх осях.
- Встановлена поворотна панель управління.
- Програмний пакет «SINUMERIK 808D на ПК» включений у комплект поставки (практичне програмне забезпечення для обробки деталей на ПК; програми можуть бути запрограмовані та змодельовані в автономному режимі).
- 2-річна гарантія від SIEMENS.
Технічні характеристики:
| Параметр | OPTImill F 3Pro CNC |
| Артикул | 3500415 |
| Довжина | 1410 мм |
| Ширина / глибина | 1372 мм |
| Висота | 2007 мм |
| Вага | 1000 кг |
| Загальна споживана потужність | 5 кВА |
| Напруга живлення | 400 В |
| Кількість фаз | 3 |
| Тип струму | Змінний струм |
| Частота живлення | 50 Гц |
| Макс. розмір торцевої фрези | 50 мм |
| Макс. розмір кінцевої фрези | 25 мм |
| Кінець шпинделя | BT 30 |
| Діапазон швидкості обертання шпинделя | 4000 об/хв |
| Максимальна швидкість обертання шпинделя | Зверніть увагу, що максимальна швидкість шпинделя при безперервній роботі повинна бути знижена приблизно на 20%. |
| Довжина робочого столу | 620 мм |
| Ширина робочого столу | 180 мм |
| Мін. відстань шпиндель – стіл | 40 мм |
| Макс. відстань шпиндель – стіл | 277 мм |
| Розмір Т-подібних пазів | 12 мм |
| Кількість Т-подібних пазів | 3 |
| Відстань між Т-подібними пазами | 50 мм |
| Максимальне навантаження на стіл | 30 кг |
| Швидкість подачі по осі X | 6000 мм/хв |
| Швидкість подачі по осі Y | 8000 мм/хв |
| Швидкість подачі по осі Z | 10 000 мм/хв |
| Крутний момент двигуна по осі X (безперервна робота S1) | 1,9 Н·м |
| Крутний момент двигуна по осі Y (безперервна робота S1) | 3,5 Н·м |
| Крутний момент двигуна по осі Z (безперервна робота S1) | 3,5 Н·м |
| Потужність електродвигуна помпи СОЖ | 95 Вт |
| Ємність бака СОЖ | 30 л |
| Потужність двигуна привода шпинделя (S1) | 1,5 кВт |
| Потужність двигуна привода шпинделя (S6-30%) | 2,2 кВт |
| Крутний момент двигуна привода шпинделя (S1) | 9,5 Н·м |
| Крутний момент двигуна привода шпинделя (S6-30%) | 14 Н·м |
| Переміщення по осі X (автоматичне) | 355 мм |
| Переміщення по осі Y (автоматичне) | 190 мм |
| Переміщення по осі Z (автоматичне) | 245 мм |
| Повторюваність | ±0,02 мм |
| Точність позиціонування | ±0,01 мм |
