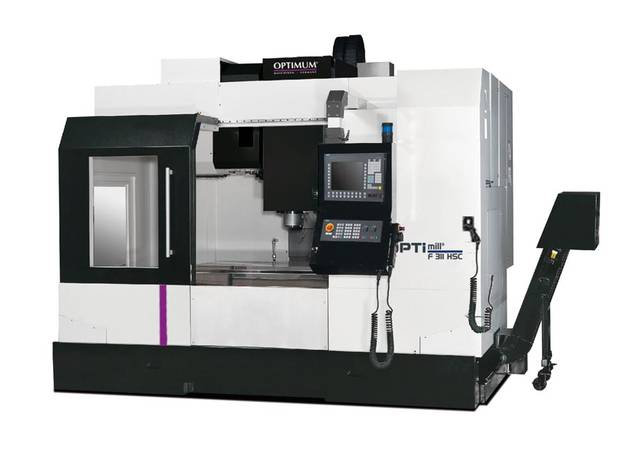

Фрезерный станок по металлу с ЧПУ OPTImill F 311HSC

Техническое описание:

  • Высокопроизводительный обрабатывающий центр ОПТИМУМ PREMIUM класса с ЧПУ. Данная модель фрезерного станка по металлу с чпу может комплектоваться четырьмя вариантами шпинделей с различными скоростями вращения
  • Предназначен для тяжелой промышленности
  • Высокая производительность, высокая скорость обработки
  • Высокоточные линейные направляющие по всем осям
  • Высокая Скорость быстрого хода 42 м / мин по всем осям
  • Двойной кронштейн смены инструмента с магазином на 30 мест инструмента
  • Высокоточные, преднапряжённые шарико-винтовые пары с диаметрами винтов (Ø 40 мм х P16 х C3) по всем осям
  • Высокоскоростные шпиндели
    — 12000/15000 мин-1 с прямым приводом
    — 18 000/24 000 мин-1 Электрический зажим инструмента
  • Высокая скорость рабочих подач до 10 м / мин
  • Моторы сервоприводов установлены напрямую на валы ШВП всех осей
  • Шпиндель станка на высокоточных подшипниках P5 с постоянной смазкой
  • Охлаждение шпинделя 20 бар
  • Встроенный в корпус станка бак СОЖ и насос подачи
  • Транспортер стружки шнекового типа
  • В стандартной комплектации пистолет для обмывки станка с гибким шлангом
  • Автоматическая централизованная система смазки направляющих станка
  • Разъем RJ45, USB-порт и разъем питания 230 В
  • Телескопические защитные кожухи направляющих всех трех осей
  • Закрытый электро-шкаф с встроенным кондиционером, обеспечивает оптимальную температуру даже при высоких температурах наружного воздуха и препятствует проникновению частиц грязи
  • Шпиндель с охлаждением масла
  • В комплекте 2-летняя гарантия SIEMENS
  • Возможность продления гарантии
  • Обнаружение остаточного материала при обработке
  • ShopMill программирование шагов обработки
  • Управление по сети
  • 3-D моделирование
  • Одновременная запись

Технические характеристики:

Фрезерный станок по металлу с ЧПУ Optimill F 311HSC 12 Optimill F 311HSC 15
артикул 3511330 3511332
Электрическое подключение 400 В / 3 Ph ~ 50 Гц 400 В / 3 Ph ~ 50 Гц
Общая потребляемая мощность 50 кВт 50 кВт
Двигатель привода 30 кВт S1 рабочая 20 кВт 30 кВт S1 рабочая 20 кВт
Крутящий момент приводного двигателя 250 Нм 250 Нм
Конус шпинделя SK 40 DIN 69871 SK 40 DIN 69871
Система охлаждения двигателя насосы (3 шт.) 850 Вт 850 Вт
Производительность 60 л / мин 60 л / мин
Ёмкость бака 426,5 л 426,5 л
Повторяемость ± 0,005 мм ± 0,005 мм
Точность позиционирования ± 0,005 мм ± 0,005 мм
Количество станций инструмента 30 Инструментов 30 Инструментов
Диаметр инструмента макс. 75 мм 75 мм
Длина инструмента макс. 300 мм 300 мм
Вес инструмента макс. 8 кг 8 кг
Время смены инструмент/инструмент 2 s 2 s
Ход по оси Х 1000 мм 1000 мм
Ход по оси Y 650 мм 650 мм
Ход по оси Z 650 мм 650 мм
Рабочий ход осей X, Y, Z-оси 10000 мм / мин 10000 мм / мин
Ускоренный ход X, Y, Z-ось 42000 мм / мин 42000 мм / мин
Крутящий момент двигателя Х-. Y-, Z-оси 11 Нм / 11 Нм / 27 Нм 11 Нм / 11 Нм / 27 Нм
Число оборотов шпинделя 12000 min¯¹ 15000 min¯¹
Давление воздуха 6 бар 6 бар
Расход воздуха 400 л / мин 400 л / мин
Расстояние, шпиндель — стол 100/ 750 мм 100/ 750 мм
Расстояние от колоны до центра оси вращения шпинделя 745 мм 745 мм
Размеры стола длина х ширина 1400 х 610 мм 1400 х 610 мм
Т-образный паз размер / количество / расстояние 18 мм / 5/100 мм 18 мм / 5/100 мм
Нагрузка на стол, макс. 1000 кг 1000 кг
Длина с конвейером / без конвейера стружки 3,250 / 3,887 мм 3,250 / 3,887 мм
Габаритные размеры Ширина х Высота 4,103 х 3,285 мм 4,103 х 3,285 мм
Общий вес станка 10000 кг 10000 кг



Фрезерный станок по металлу с ЧПУ Optimill F 311HSC 18 Optimill F 311HSC 24
артикул 3511334 3511336
Электрическое подключение 400 В / 3 Ph ~ 50 Гц 400 В / 3 Ph ~ 50 Гц
Общая потребляемая мощность 50 кВт 50 кВт
Двигатель привода 30 кВт S1 рабочая 20 кВт 30 кВт S1 рабочая 20 кВт
Крутящий момент приводного двигателя 250 Нм 250 Нм
Конус шпинделя HSK 63 DIN 69893 HSK 63 DIN 69893
Система охлаждения двигателя насосы (3 шт.) 850 Вт 850 Вт
Производительность 60 л / мин 60 л / мин
Ёмкость бака 426,5 л 426,5 л
Повторяемость ± 0,005 мм ± 0,005 мм
Точность позиционирования ± 0,005 мм ± 0,005 мм
Количество станций инструмента 30 Инструментов 30 Инструментов
Диаметр инструмента макс. 75 мм 75 мм
Длина инструмента макс. 300 мм 300 мм
Вес инструмента макс. 8 кг 8 кг
Время смены инструмент/инструмент 2 s 2 s
Ход по оси Х 1000 мм 1000 мм
Ход по оси Y 650 мм 650 мм
Ход по оси Z 650 мм 650 мм
Рабочий ход осей X, Y, Z-оси 10000 мм / мин 10000 мм / мин
Ускоренный ход X, Y, Z-ось 42000 мм / мин 42000 мм / мин
Крутящий момент двигателя Х-. Y-, Z-оси 11 Нм / 11 Нм / 27 Нм 11 Нм / 11 Нм / 27 Нм
Число оборотов шпинделя 18,000 min¯¹ 24000 min¯¹
Давление воздуха 6 бар 6 бар
Расход воздуха 400 л / мин 400 л / мин.
Расстояние, шпиндель — стол 100/750 мм 100/ 750 мм
Расстояние от колоны до центра оси вращения шпинделя 745 мм 745 мм
Размеры стола длина х ширина 1400 х 610 мм 1400 х 610 мм
Т-образный паз размер / количество / расстояние 18 мм / 5/100 мм 18 мм / 5/100 мм
Нагрузка на стол, макс. 1000 кг 1000 кг
Длина с конвейером / без конвейера стружки 3,250 / 3,887 мм 3,250 / 3,887 мм
Габаритные размеры Ширина х Высота 4,103 х 3,285 мм 4,103 х 3,285 мм
Общий вес станка 10000 кг 10000 кг

Комплект поставки:

  • Инструментальный двойной кронштейн с 30 станциями инструментов
  • Обмывочный шланг с пистолетом
  • Галогенный светильник
  • Опоры станка 6 шт.
  • Масляный радиатор шпинделя
  • Транспортер стружки винтового типа
  • Контейнер для стружки
  • Кондиционер
  • Подача СОЖ через шпиндель CTS 20 бар
  • Пневматический противовес
  • Автоматическая система смазки
  • Комплексная технология Фрезерования SINUMERIK MDynamics
