Технічний опис:

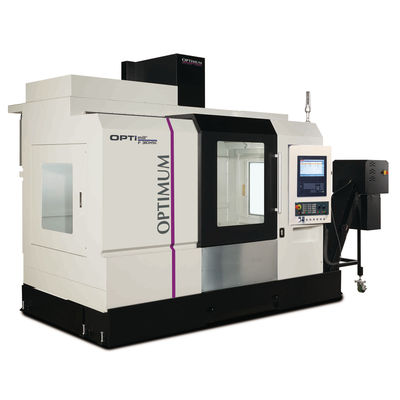

- На фрезерному верстаті по металу OPTImill F 310HSC встановлена керуюча стійка Siemens Sinumerik Control 828D з 15,6-дюймовим сенсорним дисплеєм.
- У моделі F 310HSC застосована профільна рейка з циркуляцією роликів по всіх осях, призначена для передачі великих навантажень.
- Кронштейн для зміни інструменту з двома захопленнями розрахований на 30 місць.
- Точно виготовлені, високопродуктивні, попередньо напружені кулькогвинтові пари (Ø40 мм × P16 × C3) встановлені на всіх осях.
- Шпиндель верстата з ЧПК OPTImill F 310HSC має кріплення SK40 і максимальну частоту обертання 10 000 об/хв. Шпиндель виконаний з ремінним приводом.
- За запитом клієнта можна встановити вбудований шпиндель виробництва KESSLER (ЗРОБЛЕНО В НІМЕЧЧИНІ) на 24 000 об/хв.
- Станина фрезерного верстата з ЧПК F 310HSC виконана з багатьма ребрами жорсткості.
- Сервоприводи з високим крутним моментом встановлені безпосередньо на кулькогвинтові пари по всіх трьох осях.
- У моделі F 310HSC застосований конвеєр для видалення стружки стрічкового типу, вбудований у конструкцію корпусу верстата для якісного видалення стружки.
- При покупці верстата OPTImill F 310HSC покупцю буде запропоновано контейнер для збору стружки.
- Станковий світильник вбудований у кабіну верстата.
- Верстат має централізований пристрій подачі СОЖ з баком об’ємом 520 літрів і системою очищення від стружки.
- У комплект постачання входить промивний пістолет.
- Переносний електронний маховик.
- Роз’єми RJ45, USB та підключення живлення 230 В розміщені на панелі управління.
- Телескопічні захисні кожухи встановлені на всіх трьох осях.
- Закрита шафа управління з вбудованим кондиціонером забезпечує оптимальну температуру і запобігає потраплянню бруду.
- Масловіддільник СОЖ.
- На всі компоненти SIEMENS надається дворічна гарантія.
Технічні характеристики:
| Модель фрезерного верстата з ЧПК | OPTImill F 310HSC |
| Артикул | 3511232 |
| Електричне підключення | 400 В / 3 фази ~ 50 Гц |
| Загальне електричне споживання | 40 кВА |
| Потужність електродвигуна S1 | 11 кВт |
| Крутний момент електродвигуна S1 | 70 Н·м |
| Потужність електродвигуна S6-30% | 31,4 кВт |
| Крутний момент електродвигуна S6-30% | 200 Н·м |
| Конус шпинделя | SK 40 DIN 69871 |
| Загальна споживана потужність вбудованого шпинделя (3511290005) | 56 кВА |
| Потужність електродвигуна S1 вбудованого шпинделя (3511290005) | 20 кВт |
| Крутний момент електродвигуна S1 вбудованого шпинделя (3511290005) | 96 Н·м |
| Потужність електродвигуна S6-30% роботи вбудованого шпинделя (3511290005) | 50,3 кВт |
| Крутний момент електродвигуна S6-30% вбудованого шпинделя (3511290005) | 240 Н·м |
| Кріплення вбудованого шпинделя (3511290005) | SK 40 DIN 69871 |
| Загальна споживана потужність електронного шпинделя (3511290010) | 55 кВА |
| Потужність S1 електронного шпинделя (3511290010) | 15 кВт |
| Крутний момент S1 електронного шпинделя (3511290010) | 80 Н·м |
| Потужність S6-30% роботи електронного шпинделя (3511290010) | 22,5 кВт |
| Крутний момент S6-30% роботи електронного шпинделя (3511290010) | 120 Н·м |
| Кріплення електронного шпинделя (3511290010) | HSK A-63 |
| Електродвигуни помпи СОЖ, 3 шт. | 2 насоси по 930 Вт і 1 насос 850 Вт |
| Ємність бака СОЖ | 520 л |
| Макс. розмір торцевої фрези | 63 мм |
| Макс. діаметр кінцевої фрези | 32 мм |
| Повторюваність | ±0,005 мм |
| Точність позиціонування | ±0,005 мм |
| Тип пристрою зміни інструменту | Подвійний важіль |
| Кількість слотів для інструментів | 30 інструментів |
| Макс. діаметр інструменту | 80 мм |
| Макс. діаметр інструменту (сусідні місця вільні) | 125 мм |
| Макс. довжина інструменту | 300 мм |
| Макс. вага інструменту | 8 кг |
| Час зміни інструменту | 2 с |
| Хід по осі X | 1050 мм |
| Хід по осі Y | 600 мм |
| Хід по осі Z | 600 мм |
| Швидке переміщення по осях X, Y, Z | 30 000 мм/хв |
| Крутний момент двигуна по осі X | 18 Н·м |
| Крутний момент двигуна по осі Y | 18 Н·м |
| Крутний момент двигуна по осі Z | 27 Н·м |
| Швидкість обертання шпинделя | 10 000 об/хв (зниження на 20% при безперервній роботі) |
| Швидкість обертання вбудованого шпинделя (3511290002) | 12 000 об/хв (зниження на 20% при безперервній роботі) |
| Швидкість обертання електронного шпинделя (3511290010) | 14 000 об/хв (зниження на 20% при безперервній роботі) |
| Тиск повітря | 6 бар |
| Відстань шпиндель – стіл | 100 – 750 мм |
| Розмір столу (Д × Ш) | 1200 × 600 мм |
| Розмір Т-подібних пазів / кількість / відстань | 18 мм / 6 / 100 мм |
| Макс. навантаження на стіл | 800 кг |
| Довжина | 3265 мм |
| Ширина | 2600 мм |
| Висота | 2735 мм |
| Загальна вага | 7000 кг |
| Програмне забезпечення Sinumerik 828D | SW 28x |
| Пам’ять ЧПК | 8 МБ |
| Швидкість передачі даних | 1 мс |
| Попередній перегляд кадрів програми | 150 |
| Кількість пам’яті інструментів | 512 |
