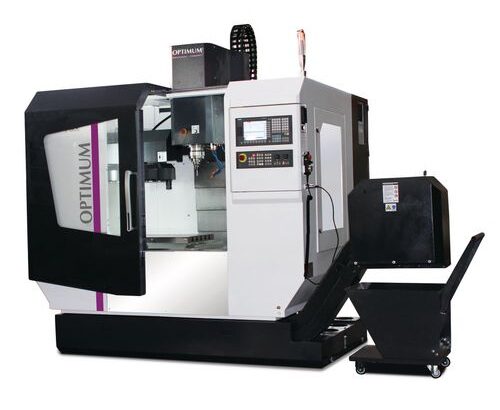

Фрезерный станок по металлу с ЧПУ OPTImill F 150Е

Техническое описание:

  • Карусельное устройство смены инструмента с 16 местами для инструментов
  • Все линейные направляющие с крышками из нержавеющей стали
  • Автоматическая централизованная смазка
  • Двигатель главного шпинделя Siemens
  • Сервопривод SIEMENS по всем осям (замкнутый контур управления)
  • Ленточный конвейер для стружки обеспечивает эффективное удаление стружки
  • Тележка для чипов
  • Макс. Скорость шпинделя 10,000 мин-1
  • Освещение машины в рабочей зоне
  • Переносной электронный маховик с кнопкой включения и кнопкой аварийного останова. Делает запуск программ намного проще
  • Устройство охлаждающей жидкости с баком охлаждающей жидкости 190 литров
  • Смена инструмента происходит автоматически или нажатием кнопки (электропневматический зажим инструмента)
  • Массивный, точный фрезерный стол, большие размеры и точная обработка поверхности
  • Дверцы доступа имеют очень просторную конструкцию, что сокращает время очистки и обслуживания до минимума
  • Включен программный пакет «SINUMERIK 808D на ПК». (Программное обеспечение для практического обучения, позволяющее программировать и моделировать детали на ПК в автономном режиме.
  • Программное обеспечение можно бесплатно загрузить с сайта www.cnc4you.com.)
  • Включая двухлетнюю гарантию SIEMENS

Технические характеристики:

Фрезерный станок по металлу OPTImill F 150Е
арт. 3501150
Длина 3420 мм
Ширина / глубина 2050 мм
Высота 2400 мм
Вес 4500 кг
Размер фрезерной головки макс. 80 мм
Размер концевой фрезы макс. 38 мм
Напряжение подключения 400 В
Частота сети 50 Гц
Общая подключенная нагрузка 15 кВт
Длина 900 мм
Ширина 500 мм
Расстояние вертикальный шпиндель — фрезерный стол мин. 100 мм
Расстояние вертикального шпинделя до фрезерного стола макс. 600 мм
Размер Т-образного паза 18 мм
Количество Т-образных пазов 5
Расстояние между Т-образными пазами 80 мм
Макс. 350 кг
Повторяемость ± 0,005 мм
Точность позиционирования ± 0,01 мм
Мощность привода насоса (ов) охлаждающей жидкости 0,37 кВт
Емкость бака 190 л
рабочее давление 0,6 МПа
Ось X автоматически 750 мм
Ось Y автоматически 500 мм
Ось Z автоматически 500 мм
Крепление шпинделя BT 40
Диапазон скоростей 10-10 000 об / мин
Мощность приводного двигателя длительная работа S1 7,5 кВт
Мощность приводного двигателя S6-30% работы 11,25 кВт
Моментный двигатель непрерывного действия S1 48 Нм
Крутящий момент приводного двигателя 30% рабочий S6 72 Нм
Непрерывный режим по оси X S1 15 Нм
Непрерывная работа по оси Y S1 15 Нм
Непрерывная работа по оси Z S1 22 Нм
Количество мест для инструмента 16 инструментов
Диаметр инструмента макс. смежные места свободны 180 мм
Диаметр инструмента макс. 90 мм
Длина инструмента макс. 250 мм
Вес инструмента макс. 8 кг
Время смены инструмента на инструмент (от T до T) 6 с
Вес инструмента макс. 15 кг
