Технічний опис:

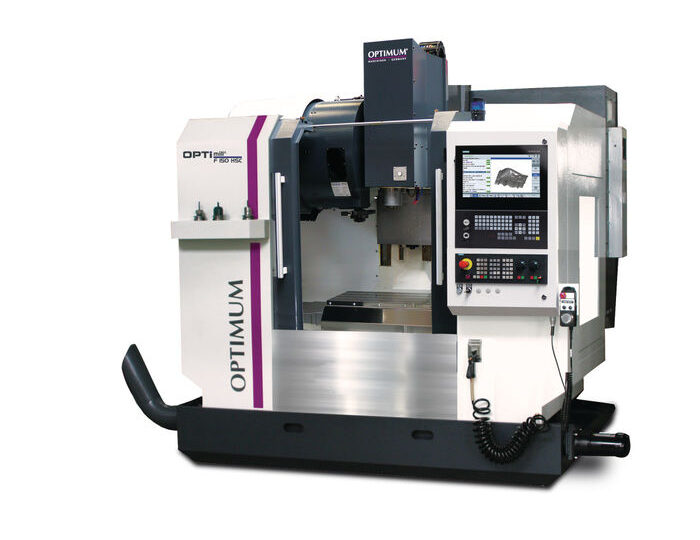

- OPTImill F 150 HSC — промисловий фрезерний верстат по металу з ЧПК.
- Верстат володіє сучасною технологічністю та надійністю.
- Лінійні напрямні з рециркуляційними кульками призначені для високих швидкостей швидкого ходу по всіх осях.
- У моделі OPTImill F 150 HSC з ЧПК застосовані сервоприводи з високим крутним моментом на всіх трьох осях.
- Лита конструкція рами верстата виконана з ребрами жорсткості.
- Міцний, точний фрезерний стіл з чотирма Т-подібними пазами великого розміру та точно відшліфований.
- Видалення стружки здійснюється гвинтовим конвеєром, вмонтованим у конструкцію верстата.
- Верстат оснащений вбудованим станковим освітленням робочого простору.
- На панелі управління верстата OPTImill F 150 є роз’єми RJ45, USB та роз’єм живлення 230 В.
- У конструкцію верстата інтегрована система охолодження з баком для охолоджуючої рідини об’ємом 210 літрів. У конструкцію вбудована система очищення від стружки.
- Шафа управління закритого типу виконана з вбудованим теплообмінником, який забезпечує оптимальну температуру та запобігає потраплянню часток бруду.
- Переносний електронний маховик.
- На всіх трьох осях верстата встановлені телескопічні металеві захисні кожухи.
Технічні характеристики:
| Параметр | OPTImill F 150 HSC |
| Електричне підключення | 400 В / 3 фази ~ 50 Гц |
| Загальне споживання | 31 кВА |
| Потужність електродвигуна шпинделя S1 | 9 кВт |
| Крутний момент S1 | 57 Н·м |
| Потужність електродвигуна шпинделя S6-30% | 21,2 кВт |
| Крутний момент S6-30% | 135 Н·м |
| Конус шпинделя | SK 40 DIN 69871 |
| Насоси охолоджуючої рідини двигуна, 3 шт. | кожен 1,27 кВт |
| Продуктивність | 66 – 100 л/хв |
| Ємність бака СОЖ | 210 л |
| Макс. діаметр торцевої фрези | 63 мм |
| Макс. діаметр кінцевої фрези | 32 мм |
| Повторюваність | ±0,005 мм |
| Точність позиціонування | ±0,005 мм |
| Тип пристрою зміни інструменту | Карусельний |
| Макс. діаметр інструменту | 89 мм |
| Макс. вага інструменту | 8 кг |
| Час зміни інструменту | 9 с |
| Хід по осі X | 760 мм |
| Хід по осі Y | 440 мм |
| Хід по осі Z | 460 мм |
| Швидке переміщення по осях X, Y, Z | 30 000 мм/хв |
| Крутний момент двигуна по осі X | 6 Н·м |
| Крутний момент двигуна по осі Y | 6 Н·м |
| Крутний момент двигуна по осі Z | 11 Н·м |
| Швидкість обертання шпинделя | 10 – 10 000 об/хв |
| Тиск повітря | 5 – 7 бар |
| Відстань шпиндель – стіл | 102 – 562 мм |
| Відстань від колони до осі шпинделя | 480 мм |
| Розмір столу (Д × Ш) | 900 × 410 мм |
| Розмір Т-подібних пазів / кількість / відстань | 16 мм / 4 / 102 мм |
| Макс. навантаження на стіл | 350 кг |
| Довжина | 3000 мм |
| Ширина | 1950 мм |
| Висота | 2310 мм |
| Загальна вага | 4350 кг |
