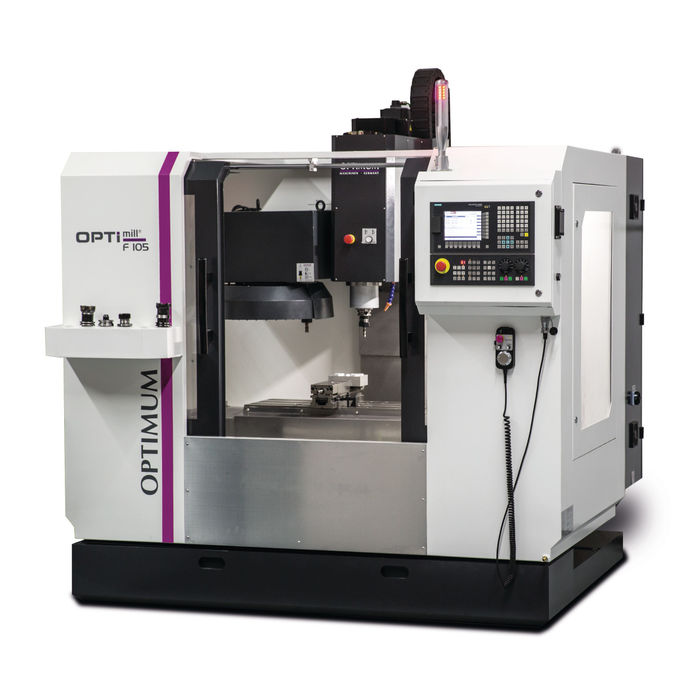

Фрезерный станок по металлу с ЧПУ OPTImill F 105 Sinumerik 808D ADVANCED

Техническое описание:

  • Основные части фрезерного станка по металлу с ЧПУ OPTImill F 105 Sinumerik 808D ADVANCED имеют хорошее устойчивое положение и жесткость. Для удаления вибраций можно применить опоры SE3.
  • Основные поверхности шпинделя термически обработаны и отшлифованы.
  • Шпиндель фрезерного станка OPTImill F 105 расположен на высоко точных подшипниках, в результате чего увеличивается плавность и уменьшается радиальное биение.
  • Частота вращения шпинделя в пределах 10-8000 оборотов в минуту.
  • В шпинделе имеется отверстие BT 40, которое служит для установки разнообразных инструментов в виде фрез, сверл, зенкеров и разверток, а также оснастки.
  • Применение твердосплавных фрез улучшит качество и точность обработки.
  • Вращение передается от привода с высокой производительностью и мощностью 10 киловатт.
  • В соответствии с управляющей программой, инструмент распределяется в инструментальном магазине на 12 позиций, смена инструмента производится автоматически. Для быстрой смены твердосплавных пластин затупившегося инструмента можно применить специальную подставку BT 40.
  • Управление производится системой числового программного управления германского производства Siemens Sinumerik 808 D.
  • На пульте расположены наладочные кнопки и переключатели. Дисплей отражает режимы работы станка, положение рабочих органов и траекторию движения инструмента.
  • Аварийная кнопка расположена в доступном месте, включается быстро и легко.
  • Установка заготовок весом до 300 килограммов производится на большом координатном столе, поверхность которого отшлифована на прецизионном станке.
  • Для закрепления прижимами или комплектом зажимных приспособлений имеются пазы, выполненные, в форме буквы Т. Не большие заготовки закрепляются в машинных тисках FMSN 125. Для расширения возможностей закрепления можно применить гидравлические HCV 105 или модульные PNM 100 приспособления.
  • Базирование приспособлений и заготовок удобно производить установщиком нуля(3D щуп), что на много сократит вспомогательное время на установку и наладку.
  • Перемещение с рабочей подачей 10000 миллиметров на оборот производится от отдельных приводов по всем координатным осям с точностью ±0,01 мм.
  • Люфт убираются за счет применения шариковых винтов, в результате чего можно применять встречное и попутное фрезерование.
  • От попадания стружки винты надежно защищены телескопическими защитными кожухами изготовленными из нержавеющей стали.
  • Для удобства перемещения и сокращения времени на наладку установлен маховик с электронным управлением по всем осям.
  • В модели фрезерного станка по металлу с ЧПУ OPTImill F 105 Sinumerik 808D ADVANCED смазка всех направляющих производится централизовано, для этого установлена станция автоматической подачи масла.
  • Охлаждение рабочей зоны осуществляется централизовано системой подачи СОЖ. Жидкость хранится во встроенной ёмкости на 200 литров и подаётся насосом мощностью 650 ватт.
  • Рабочая зона ограждена со всех сторон.
  • Для наблюдения за циклом работы имеются прозрачные смотровые окна с трех сторон.
  • Для уборки стружки применяется сжатый воздух. Уборку стружки из труднодоступных мест можно производить так-же пистолетом подачи СОЖ.
  • Освещение рабочего пространства осуществляется станочным светильником.

Технические характеристики:

Фрезерный станок по металлу с ЧПУ OPTImill F 105 Sinumerik 808D ADVANCED
арт. 3501100
Электрическое подключение 400 В / 3 Ph ~ 50 Гц
Общая потребляемая мощность 15 кВА
Мощность двигателя S1 7,5 кВт
Крутящий момент шпинделя S1 48 Нм
Мощность двигателя S6-30% работы 11 кВт
Крутящий момент шпинделя S6-30% работы 70 Нм
Мощность электродвигателя СОЖ 650 Вт
Конус шпинделя BT 40
Макс. размер торцевой фрезы 63 мм
Макс. размер концевой фрезы 35 мм
Тип устройства смены инструмента Карусельный
Количество инструментов в магазине 12
Макс. диаметр инструмента 70 мм
Макс. длина инструмента 300 мм
Макс. вес инструмента 6 кг
Время смены инструмента 7 с
Ход по оси X 550 мм
Ход по оси Y 305 мм
Ход по оси Z 460 мм
Быстрое перемещение (ось X, Y, Z 10000 мм / мин
Крутящий момент двигателя по оси X 8 Нм
Крутящий момент двигателя по оси Y 8 Нм
Крутящий момент двигателя по оси Z 11 Нм
Скорость вращения шпинделя
Расстояние шпиндель-стол 100 — 600 мм
Длина стола х ширина стола 800 х 320 мм
Т-образный паз размер / количество / расстояние 14 мм / 3/100 мм
Максимальная нагрузка на стол 300 кг
Рабочее давление воздуха 7 бар
Размеры (Д х Ш х В) 2164 х 1860 х 2200 мм
Ёмкость бака СОЖ 120 л
Общий вес 2800 кг
