Техническое описание:

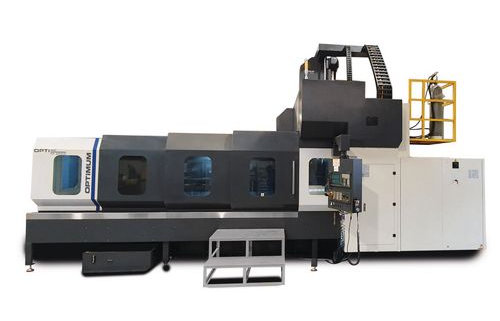

- Совершенная и прочная конструкция фрезерного станка по металлу OPTmill FP 4200 гарантируют максимальную жесткость и устойчивость.
- Все основные компоненты — станина, рабочий стол, колонна, перекладина, седло и передняя бабка изготовлены из высококачественного чугуна марки MEEHANITE®.
- Направляющие OPTmill FP 4200 выполнены большого размера по осям X, Y и Z.
- Все направляющие закалены и отшлифованы согласно стандартов (HRC50 -HRC55).
- Оси X и Y оснащены линейными роликовыми направляющими. Это означает, что оси перемещаются с максимальной точностью даже на высоких скоростях.
- Наивысшая точность обработки и длительный срок службы фрезерного станка по металлу OPTmill FP 4200 обеспечивается благодаря направляющей оси Z исполненной в форме ласточкиного хвоста, с высокой производительностью сверления и фрезерования с высоким выходным крутящим моментом шпинделя.
- Закаленные и отшлифованные шарико-винтовые пары, установленные в прецизионных подшипниках по всем трем осям, позволяют вращать шпиндель без дисбаланса.
- Охлаждение шестерни главного шпинделя (шестерни, подшипники, шпиндель) через систему циркуляции масла для уменьшения теплового расширения.
- Индикация рабочего состояния (конец рабочего света).
- Крышки мостов.
- Рабочая лампа.
- Пневматический пистолет / водяной пистолет.
- Теплообменник.
- Держатель шпинделя ISO50 с максимальной скоростью вращения шпинделя 8000 мин-1 с 2-ступенчатой коробкой передач отвечает требованиям технологий высокоскоростной обработки для обеспечения высокой точности и обеспечивает высокий крутящий момент даже на низких оборотах шпинделя.
- Автоматическая система балансировки (SCBS) оси Z обеспечивает очень высокий уровень надежности и стабильности при одновременной работе нескольких осей. Система SCBS не требует дополнительного источника питания или привода. Эта система балансировки обеспечивает высокую скорость и высокую точность обработки.
- Полный корпус станка с широко открывающимися дверцами для эргономичного обращения с заготовкой
- Система автоматической смазки с системой контроля давления.
- Рифленая, без кручения станина станка
- Высокопроизводительный выходной крутящий момент на редукторе оси Z
- Система разделения смазочного масла и охлаждающей жидкости
- Регулировочные болты и колодки
- SINUMERIK 828D — Блок питания в компактном классе систем ЧПУ
Технические характеристики:
| Фрезерный станок по металлу | OPTmill FP 4200 |
|---|---|
| арт. | 3511640 |
| Длина | 10,000 мм |
| Ширина / глубина | 4500 мм |
| Вес | 22000 кг |
| Ось икс | 12000 мм / мин |
| Ось Y | 20000 мм / мин |
| Ось Z | 20000 мм / мин |
| Напряжение подключения | 400 В |
| Частота сети | 50 Гц |
| Длина | 3200 мм |
| Ширина | 1200 мм |
| Расстояние по вертикали шпиндель — фрезерный стол мин. | 50 мм |
| Расстояние по вертикали шпиндель — фрезерный стол мах. | 900 мм |
| Размер Т-образного паза | 22 мм |
| Количество Т-образных пазов | 7-е |
| Расстояние между Т-образными пазами | 150 мм |
| Макс. Вес заготовки | 8000 кг |
| Расстояние между столбами | 1400 мм |
| Повторяемость | ± 0,008 мм |
| Точность позиционирования | ± 0,008 мм |
| Емкость бака | 900 л |
| рабочее давление | 6 бар |
| Ось X автоматически | 4200 мм |
| Ось Y автоматически | 1400 мм |
| Ось Z автоматически | 850 мм |
| Расстояние шпиндель — колонна макс. | 404 мм |
| Крепление шпинделя | ISO 50 |
| Диапазон скоростей | 8000 об / мин |
| Объяснение диапазона скоростей | Обратите внимание, что максимальная скорость шпинделя должна быть уменьшена примерно на 20% при непрерывной работе. |
| Мощность приводного двигателя длительная работа S1 | 15 кВт |
| Мощность приводного двигателя S6-30% работы | 18,5 кВт |
| Усилие подачи по оси X | 14,4 кН |
| Усилие подачи по оси Y | 28,9 кН |
| Усилие подачи по оси Z | 28,9 кН |
| Непрерывный режим по оси X S1 | 48 Нм |
| Непрерывная работа по оси Y S1 | 48 Нм |
| Непрерывная работа по оси Z S1 | 48 Нм |
| Тип конструкции | Захват с двумя руками |
| Количество мест для инструмента | 32 инструмента |
| Диаметр инструмента макс. Смежные места свободны | 250 мм |
| Диаметр инструмента макс. | 160 мм |
| Длина инструмента макс. | 350 мм |
| Вес инструмента макс. | 15 кг |
