Технічний опис:

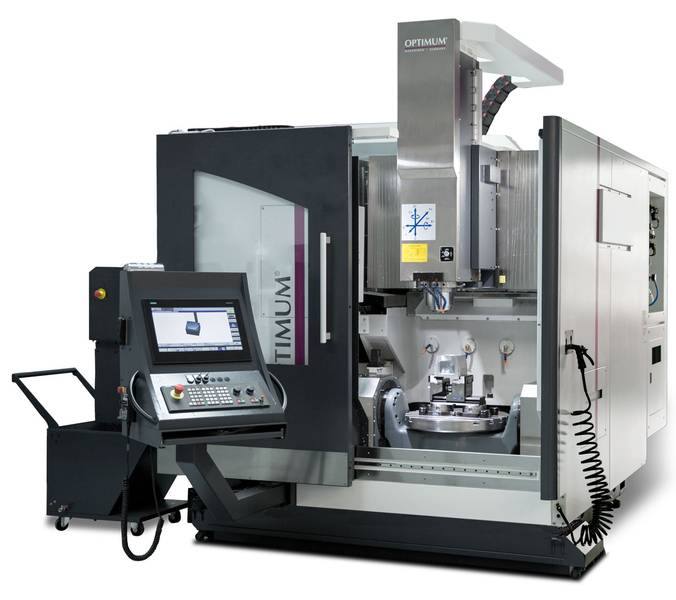

- Фрезерний верстат по металу OPTImill FU 5/3 + 2 має складне технічне виконання.
- Висока продуктивність.
- Захват з двома важелями пристрою зміни інструменту з 32 місцями для інструментів у стандартній комплектації (опціонально з 48 або 60 місцями для інструментів).
- Візок для стружки.
- Прецизійна лінійна направляюча.
- Сервоприводи з високим крутним моментом по всіх п’яти осях.
- Висока швидкість швидкого ходу до 36 м/хв.
- Кришка телескопічної направляючої.
- Прецизійно відшліфовані високопродуктивні кулько-гвинтові пари з попереднім натягом.
- Шпиндель встановлений на прецизійних підшипниках P5 і постійно змащується.
- Пристрій охолоджуючої рідини з системою змиву стружки та вбудованим баком охолоджуючої рідини.
- Пістолет для очищення.
- Ось C з моментним двигуном для максимальної швидкості та точності протягом всього терміну служби.
- Ось A з черв’ячною передачею для високого крутного моменту при нахилі.
- Стрічковий конвеєр для стружки забезпечує ефективне видалення стружки.
- Автоматична централізована система змащення.
- Портативний електронний маховик.
- Роз’єми RJ45, USB та підключення живлення 230 В.
- Додатковий інтерфейс USB на панелі управління.
- Блок водяного охолодження високошвидкісного шпинделя та кулько-гвинтової передачі з готовою до використання охолоджуючою рідиною. Запобігає електрохімічній корозії та захищає оцинковані деталі, алюміній, а також кольорові та чорні метали.
- Теплообмінник.
- ЕМС (електромагнітна сумісність).
- Включений дворічний контракт на сервісне обслуговування Siemens.
Технічні характеристики:
| Фрезерний верстат по металу з ЧПК | OPTImill FU 5/3 + 2 |
| Артикул | 3511375 |
| Габарити та вага | |
| Довжина | 3015 мм |
| Ширина / глибина | 4440 мм |
| Висота | 3000 мм |
| Вага | 9150 кг |
| Переміщення та швидкості | |
| Ось X | 36 000 мм/хв |
| Ось Y | 36 000 мм/хв |
| Ось Z | 36 000 мм/хв |
| Електричні параметри | |
| Напруга підключення | 400 В |
| Частота мережі | 50 Гц |
| Загальна підключена потужність | 70 кВА |
| Робочий стіл | |
| Довжина | 500 мм |
| Ширина | 420 мм |
| Розмір Т-подібного паза | 14 мм |
| Кількість Т-подібних пазів | 7 |
| Відстань між Т-подібними пазами | 75 мм |
| Точність | |
| Повторюваність | ±0,004 мм |
| Точність позиціонування | ±0,008 мм |
| Система охолодження | |
| Ємність бака | 380 л |
| Ємність бака охолодження внутрішнього шпинделя | 165 л |
| Робочий тиск | 6 бар |
| Промивка стружки двигун насоса | 0,85 кВт |
| Витрата промивки стружки двигуна насоса | 150 л/хв |
| Передній / лівий двигун насоса для промивки стружки | 1,08 кВт |
| Витрата переднього / лівого двигуна насоса для промивки стружки | 150 л/хв |
| Пістолет для очищення двигун насоса | 0,53 кВт |
| Витрата пістолета для очищення двигуна насоса | 58 л/хв |
| Обертові осі | |
| Ось обертання макс. допустимий крутний момент (S1) | 393 Н·м |
| Ось обертання макс. допустимий крутний момент (S6) | 707 Н·м |
| Ось повороту A | ±120° |
| Ось обертання C | 360° |
| Макс. швидкість осі A | 16,6 об/хв |
| Макс. швидкість осі C | 90 об/хв |
| Гідравлічний момент затиску осі обертання C (при гідравлічному тиску 50 бар) | 1200 Н·м |
| Гідравлічний момент затиску осі повороту A (при гідравлічному тиску 50 бар) | 2900 Н·м |
| Переміщення по осях | |
| Ось X автоматично | 600 мм |
| Ось Y автоматично | 600 мм (+400 та –200 мм) |
| Ось Z автоматично | 500 мм |
| Шпиндель | |
| Кріплення шпинделя | SK 40 DIN 69871 |
| Діапазон швидкостей | 15 000 об/хв |
| Потужність приводного двигуна безперервна робота S1 | 25 кВт |
| Потужність приводного двигуна S6-30% роботи | 40 кВт |
| Крутний момент двигуна безперервної дії S1 | 105 Н·м |
| Крутний момент двигуна S6-30% роботи | 261 Н·м |
| Прискорення по осях | |
| Усі осі X, Y, Z | 7 м/с² |
| Зусилля подачі по осі X | 10 кН |
| Зусилля подачі по осі Y | 10 кН |
| Зусилля подачі по осі Z | 10 кН |
| Неперервний режим по осі X S1 | 20 Н·м |
| Неперервний режим по осі Y S1 | 20 Н·м |
| Неперервний режим по осі Z S1 | 20 Н·м |
| Пристрій зміни інструменту | |
| Тип конструкції | Захват з двома важелями |
| Кількість місць для інструменту | 32 інструменти |
| Макс. діаметр інструменту (сусідні місця вільні) | 120 мм |
| Макс. діаметр інструменту | 78 мм |
| Макс. довжина інструменту | 300 мм |
| Макс. вага інструменту | 7 кг |
| Час зміни інструменту (від T до T) | 1,51 с |
