Технічний опис:

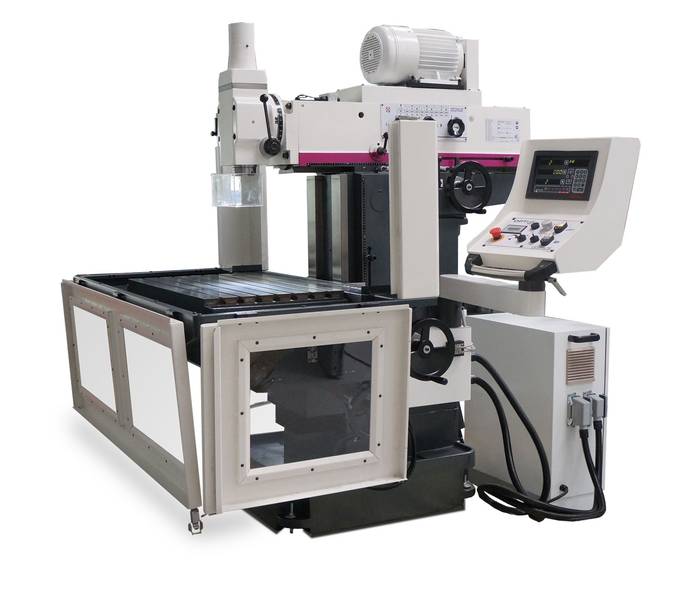

- Фрезерний верстат по металу OPTImill MZ 4S — широко універсальний верстат, який має два шпинделі (горизонтальний і вертикальний) з приводом електродвигуна потужністю 3,75 кВт.
- Вертикальний шпиндель легко відкидається, і верстат перетворюється на горизонтальний.
- Дана модель має великий розмір робочого столу (по горизонталі 900 × 500 мм), що дозволяє обробляти відносно великі деталі з двох площин (Y, Z) по черзі без переустановки і повороту заготовки, що значно скорочує час на установку і базування заготовки на столі.
- На панелі управління оператора встановлений монітор пристрою цифрової індикації (DP700 від NEWALL) осей верстата, що дозволяє відстежувати переміщення осей за координатами X, Y, Z.
- Усі напрямні верстата загартовані та відшліфовані і мають регулювання за допомогою піджиму клинових планок по осях X і Y. По осі Z регулювання відбувається за допомогою піджиму плоскої напрямної.
- Автоматична подача має можливість плавного регулювання по всіх трьох осях X, Y, Z, що дозволяє здійснювати обробку поверхонь з рівномірною шорсткістю і підібрати оптимальні режими різання.
- На всіх осях верстата встановлені кульково-гвинтові пари HIWIN тайванського виробництва, виконані з високою технологічністю, що дозволяють досягти точного переміщення осей верстата за заданими координатами.
- У верхній частині верстата знаходиться коробка перемикання швидкостей з таблицею для налаштування частоти обертання шпинделя, з зручними маховиками для переключення шестерень на необхідну швидкість.
- Станина верстата OPTImill MZ 4S виготовлена з литого чавуну, що пройшов процес старіння не менше ніж 6 місяців, напрямні термічно оброблені і відшліфовані з високою точністю.
- На верстаті є відкидні захисні кожухи з великими оглядовими вікнами, виготовленими з ударостійкого прозорого матеріалу, які дозволяють безпечно спостерігати за процесами обробки деталей і перешкоджають розбризкуванню СОЖ і стружки на підлогу навколо робочої зони верстата.
- Верстат OPTImill MZ 4S оснащений станцією автоматичної подачі змащення на напрямні і ШВП. Ця функція виключає людський фактор і дозволяє своєчасно подавати порцію змащення на напрямні, продовжуючи тим самим термін служби.
- Автоматична подача СОЖ відбувається в зону різання.
- Для зручності оператора на верстаті встановлений галогеновий світильник з гнучкою ніжкою, призначений для місцевого освітлення робочої зони.
- Верстат призначений для прецизійної обробки поверхонь деталей.
- На всіх осях верстата встановлені маховики переміщення столу з лімбами, за допомогою яких можна переміщати стіл на необхідне значення за координатами X, Y, Z.
- Електрична шафа верстата надійно захищена від попадання вологи і має гумове ущільнення по контуру дверей.
- Для вентиляції та охолодження електрична шафа оснащена вентиляційними каналами з вбудованими повітряними фільтрами і вентиляторами, що захищають компоненти шафи від накопичення пилу і перегріву. Фільтри легко знімаються, їх можна промивати водою і використовувати протягом тривалого часу.
Технічні характеристики:
| Фрезерний верстат по металу | OPTImill MZ 4S |
| Артикул | 3346245 |
| Довжина | 1610 мм |
| Ширина | 1825 мм |
| Висота | 1885 мм |
| Вага | 1450 кг |
| Загальна споживана потужність | 5,4 кВт |
| Напруга | 400 В |
| Фази | 3 фази |
| Тип струму | ~ |
| Частота мережі | 50 Гц |
| Виліт вертикального шпинделя | 185 мм |
| Конус вертикального шпинделя | ISO 40 DIN 2080 |
| Діапазон швидкості обертання вертикального шпинделя | 30 – 2250 об/хв |
| Кількість швидкостей обертання вертикального шпинделя | 18 |
| Затискна штанга вертикального шпинделя | M16 |
| Довжина горизонтального фрезерного столу | 900 мм |
| Ширина горизонтального фрезерного столу | 500 мм |
| Відстань між вертикальним шпинделем і горизонтальним фрезерним столом мін. | 40 мм |
| Відстань між вертикальним шпинделем і горизонтальним фрезерним столом макс. | 440 мм |
| Розмір Т-подібних пазів горизонтального фрезерного столу | 14 мм |
| Кількість Т-подібних пазів горизонтального фрезерного столу | 7 |
| Відстань між Т-подібними пазами горизонтального фрезерного столу | 63 мм |
| Максимальна вантажопідйомність горизонтального фрезерного столу | 360 кг |
| Швидкість подачі по осі X | 10 – 700 мм/хв |
| Швидкість подачі по осі Y | 10 – 700 мм/хв |
| Швидкість подачі по осі Z | 10 – 700 мм/хв |
| Швидкість подачі (швидкий хід) по осі X | 10 – 700 мм/хв |
| Швидкість подачі (швидкий хід) по осі Y | 10 – 700 мм/хв |
| Швидкість подачі (швидкий хід) по осі Z | 10 – 700 мм/хв |
| Потужність приводу двигуна вертикального шпинделя в робочому режимі | 3,75 кВт |
| Потужність приводного двигуна при швидкій подачі по осі X | 0,75 кВт |
| Потужність двигуна приводу при прискореному ході по осі X | 0,75 кВт |
| Потужність двигуна насоса охолоджуючої рідини | 95 Вт |
| Хід по осі X вручну | 600 мм |
| Хід по осі Y вручну | 480 мм |
| Хід по осі Z вручну | 385 мм |
| Хід по осі X автоматично | 560 мм |
| Хід по осі Y автоматично | 440 мм |
| Хід по осі Z автоматично | 345 мм |
| Хід по осі Y (прискорений хід) | 465 мм |
| Частота обертання приводу по осі X | 50 – 450 об/хв |
| Частота обертання приводу по осі Y | 50 – 450 об/хв |
| Частота обертання приводу по осі Z | 50 – 450 об/хв |
| Частота обертання приводу по осі X (швидкий хід) | 50 – 800 об/хв |
| Частота обертання приводу по осі Y (швидкий хід) | 50 – 800 об/хв |
| Частота обертання приводу по осі Z (швидкий хід) | 50 – 800 об/хв |
| Діаметр свердління сталі (S235JR) | 20 мм |
| Діаметр тривалого свердління сталі (S235JR) | 16 мм |
| Кут повороту фрезерної головки в площині Z–X | ±90° |
| Хід пінолі вертикального шпинделя | 120 мм |
| Конус горизонтального шпинделя | ISO 40 DIN 2080 |
| Відстань (мін.) між горизонтальним шпинделем і горизонтальним фрезерним столом | 130 мм |
| Відстань (макс.) між горизонтальним шпинделем і горизонтальним фрезерним столом | 530 мм |
| Довжина вертикального фрезерного столу | 1200 мм |
| Ширина вертикального фрезерного столу | 250 мм |
| Розмір Т-подібних пазів вертикального фрезерного столу | 14 мм |
| Кількість Т-подібних пазів вертикального фрезерного столу | 3 |
| Відстань між Т-подібними пазами вертикального фрезерного столу | 63 мм |
Комплект постачання:
- Перехідник ISO 40–MK3
- Перехідник MK3–MK1
- Перехідник MK3–MK2
- Набір затискних цанг — 7 шт. (Ø6, 8, 10, 12, 16, 20, 25 мм)
- Оправки для горизонтального фрезерування — 4 шт. (Ø16, 22, 27, 32 мм)
- Підтримуюча штанга (хобот)
- Допоміжний інструмент
