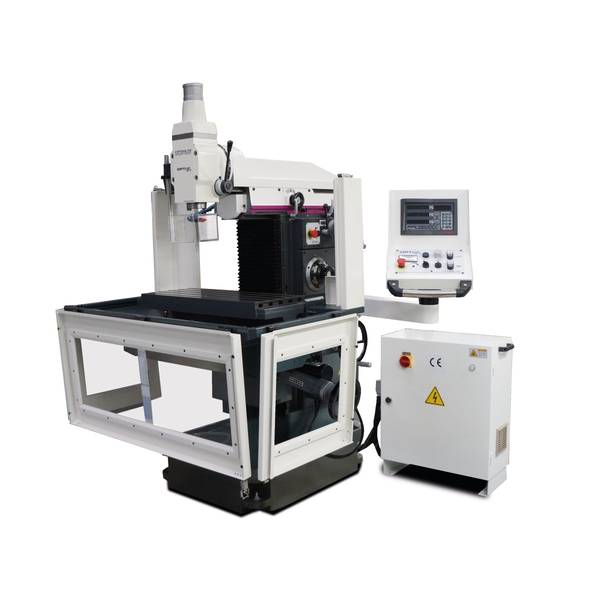

Фрезерний верстат по металу OPTImill MZ 2S

Технічний опис:

Універсальний фрезерний верстат по металу з 3-х осьовим УЦІ (пристрій цифрової індикації) DP700 від NEWALL.
Фрезерний верстат по металу OPTImill MZ 2S має універсальну сферу застосування.
Усі напрямні верстата загартовані й відшліфовані та регулюються через планку (регулювальний клин).
Напрямна (ластівчин хвіст) регулюється по сям Х і Y.
Плоска напрямна регулюється по осі Z.
Автоматична подача по осях X, Y і Z-осі.
Усі осі фрезерного верстата OPTImill MZ 2 з ШВП.
Подача здійснюється через перетворювач плавним регулюванням.
Простота в експлуатації елементів трансмісії.
Фрезерний верстат по металу OPTImill MZ 2S має дуже жорстку і міцну конструкцію.
Централізоване змащення.
Зручний, великий маховик зі шкалою.
Верстатний світильник вбудований у конструкцію фрезерного верстата.
Охолоджувальний пристрій.
Дисплей швидкості.
Відкидний захисний кожух координатного столу.
Фірмова панель керування фрезерним верстатом від Оптимум.
Вбудований, рухливий пульт керування фрезерним верстатом.
Виносна шафа керування.
Координатний стіл масивний і точний. Стіл виконаний великого розміру для прецизійної обробки поверхонь.

Технічні характеристики:

Фрезерный станок по металлу	OPTImill MZ 2S
Артикул	3346235
Довжина	1239 мм.
Ширина	1168 мм.
Висота	1900 мм.
Вага	1180 кг.
Загальна споживана потужність	4 кВт
Напруга	400 В
Фази	3 Фазы
Тип струму	~
Частота мережі	50 Гц
Виліт вертикального шпинделя	100 мм.
Конус вертикального шпинделя	ISO 40 DIN 2080
Діапазон швидкості обертання вертикального шпинделя	50 — 1890 мин-1
Кількість швидкостей обертання вертикального шпинделя	12
Затискна штанга вертикального шпинделя	M16
Довжина горизонтального фрезерного столу	750 мм.
Ширина горизонтального фрезерного столу	320 мм.
Відстань між вертикальним шпинделем і горизонтальним фрезерним столом мін.	75 мм.
Відстань між вертикальним шпинделем і горизонтальним фрезерним столом макс.	410 мм.
Розмір Т-подібних пазів горизонтального фрезерного столу	14 мм.
Кількість Т-подібних пазів горизонтального фрезерного столу	5
Відстань між Т-подібними пазами горизонтального фрезерного столу	63 мм.
Максимальна вантажопідйомність горизонтального фрезерного столу	260 кг.
Швидкість подачі по осі X	10 — 700 мм./мин
Швидкість подачі по осі Y	10 — 700 мм./мин
Швидкість подачі по осі Z	10 — 700 мм./мин
Швидкість подачі (швидкий хід) по осі X	10 — 700 мм./мин
Швидкість подачі (швидкий хід) по осі Y	10 — 700 мм./мин
Швидкість подачі (швидкий хід) по осі Z	10 — 700 мм./мин
Потужність приводу двигуна вертикального шпинделя в робочому режимі	2,2 кВт
Потужність приводного двигуна при швидкій подачі по осі X	0,375 кВт
Потужність двигуна приводу при прискореному ході по осі X	0,375 кВт
Потужність двигуна насоса охолоджуючої рідини	95 Вт
Хід по осі X вручну	400 мм.
Хід по осі Y вручну	200 мм.
Хід по осі Z вручну	365 мм.
Хід по осі X автоматично	360 мм.
Хід по осі Y автоматично	160 мм.
Хід по осі Z автоматично	325 мм.
Хід по осі Y (прискорений хід)
Частота обертання приводу по осі X	50 — 450 мин-1
Частота обертання приводу по осі Y	50 — 450 мин-1
Частота обертання приводу по осі Z	50 — 450 мин-1
Частота обертання приводу по осі X (швидкий хід)	50 — 800 мин-1
Частота обертання приводу по осі Y (швидкий хід)	50 — 800 мин-1
Частота обертання приводу по осі Z (швидкий хід)	50 — 800 мин-1
Діаметр свердління сталі (S235JR)	20 мм.
Діаметр тривалого свердління сталі (S235JR)	16 мм.
Кут повороту фрезерної головки в площині Z–X	± 90 Градус.
Хід пінолі вертикального шпинделя	120 мм.
Конус горизонтального шпинделя	ISO 40 DIN 2080
Відстань (мін.) між горизонтальним шпинделем і горизонтальним фрезерним столом	70 мм.
Відстань (макс.) між горизонтальним шпинделем і горизонтальним фрезерним столом	400 мм.
Довжина вертикального фрезерного столу	880 мм.
Ширина вертикального фрезерного столу	250 мм.
Розмір Т-подібних пазів вертикального фрезерного столу	14 мм.
Кількість Т-подібних пазів вертикального фрезерного столу	2
Відстань між Т-подібними пазами вертикального фрезерного столу	63 мм.

Комплект поставки:

Адаптер ISO 40-MK3
Адаптер MK3-MK1
Адаптер MK3-MK2
Цанговий набір із 7 цангами (Ø 6, 8, 10, 12, 16, 20, 25 мм).
Шпиндель фрезерний для горизонтальної обробки 4 шт (Ø 16, 22, 27, 32 мм).
Тримач горизонтальний.
Регулювальний інструмент.
