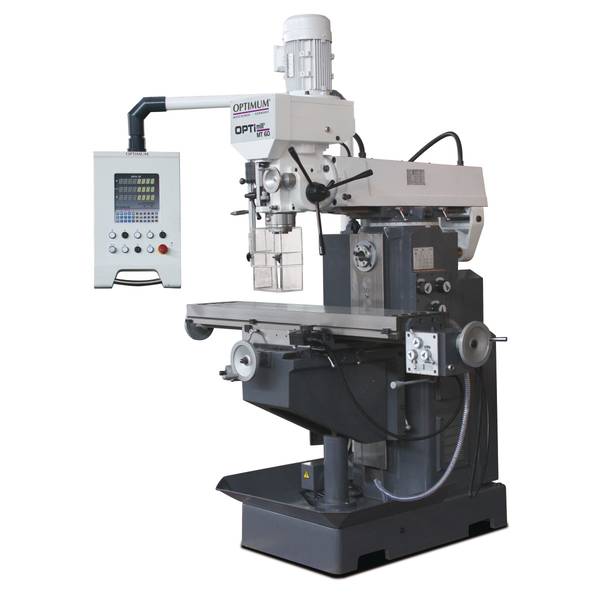

Фрезерный станок по металлу OPTImill МТ200

Техническое описание:

  • OPTImill MT 200 фрезерный станок по металлу, обладающий очень мощной и жесткой конструкцией станины, которая изготовлена из чугуна высокого качества (Meehanite).
  • Направляющие фрезерного станка имеют возможность регулировки клиновыми планками. Направляющие прошли качественную технологическую закалку и шлифовку, а так же, имеют централизованную систему смазки.
  • Фрезерный станок по металлу располагает двумя шпинделями: вертикальным и горизонтальным.
  • Автоматическая подача на фрезерном станке по металлу происходит по всем трем осям (X, Y, Z). Перемещение по осям отображается на дисплее цифровой индикации на панели управления фрезерным станком.
  • Зубчатый приводной механизм, фрезерного станка, имеет высокую плавностью хода и располагается в масляной ванне.
  • Координатный стол фрезерного станка по металлу, функционально имеет возможность поворота на ± 35°. Стол имеет значительные размеры: в длину — 1600 мм. и в ширину — 360 мм. Поверхность координатного стола точно обработана и имеет 3 паза для закрепления заготовки.
  • Фрезерная голова станка располагает двумя осями вращения, благодаря чуму, может быть установлена в различных положениях.
  • Для качественного освещения рабочей зоны, в конструкции фрезерного станка по металлу OPTImill MT 200 имеется станочный светодиодный светильник Optimum.
  • В конструкцию станка встроена система подачи охлаждающей жидкости в зону реза заготовки и бак для сбора и хранения СОЖ.
  • Маховики, для удобства перемещения рабочего стола, имеют большой размер и шкалы перемещения.
  • На фрезерном станке по металлу OPTImill MT 200 установлена эргономическая поворотная панель управления, где размещены дисплеи перемещения координатного стола по осям (УЦИ) и скорость вращения шпинделя.
  • Частота вращения вертикального шпинделя, на фрезерном станке по металлу OPTImill MT 200, благодаря вариатору оборотов, варьируется в диапазоне 60 – 1750 оборотов в минуту. На горизонтальном шпинделе – 58 – 1800 оборотов в минуту.

Технические характеристики:

Модель фрезерного станка OPTImill MT 200
Номер арт. 3336120
Электропитание 380 В ~50 Гц
Общая потребляемая мощность 11,5 кВт
Привод вертикального шпинделя 4 кВт
Привод горизонтального шпинделя 4 кВт
Насос подачи СОЖ 90 Вт
Максимальный диаметр рассверливания в стали 30 мм
Максимальный диаметр сверления в стали 28
Максимальный диаметр торцевой фрезы 100 мм
Максимальный диаметр концевой фрезы 20 мм
Конец шпинделя ISO 50 (DIN 2080)
Размер хобота под установку дисковых фрез Ø27 мм + Ø32 мм
Зажимная штанга М24
Частота вращения вертикального шпинделя 60 — 1750 об/мин
Количество ступеней 12
Расстояние шпиндель — стол 140 — 540 мм
Поворот / наклон фрезерной головки 360 °
Частота вращения горизонтального шпинделя 58 — 1800 об/мин
Количество ступеней 12
Расстояние шпиндель — стол 0 — 400 мм
Размер стола 1600 х 360 мм
Максимальная нагрузка на стол 450 кг
Размер Т-образных пазов 14 мм
Расстояние между пазами 95 мм
Количество пазов 3
Поворот стола ± 35°
Перемещение (автоматическое) 1290 мм
Перемещение (ручное) 1000 мм
Рабочая подача 22 — 420 мм/мин
Быстрый ход 1290 мм/мин
Мощность привода оси 1,1 кВт
Перемещение (автоматическое) 280 мм
Рабочая подача 22 — 393 мм/мин
Быстрый ход 1205 мм/мин
Мощность привода оси 1,1 кВт
Перемещение (автоматическое) 400 мм
Рабочая подача 10 — 168 мм/мин
Быстрый ход 513 мм/мин
Мощность привода оси 1,1 кВт
Длина 2060 мм
Ширина 1840 мм
Высота 1920 мм
Масса фрезерного станка 2200 кг

Комплект поставки:

  • Цанговый патрон ISO50 с цангами 4 — 26 мм
  • Горизонтальный хобот Ø27 мм
  • Горизонтальный хобот Ø32 мм
  • Фрезерная оправка ISO50 / Ø32 мм
  • Переходная оправка ISO50 / МК4
  • Комплект инструмента для обслуживания
  • Руководство по эксплуатации на русском языке
