Технічний опис:

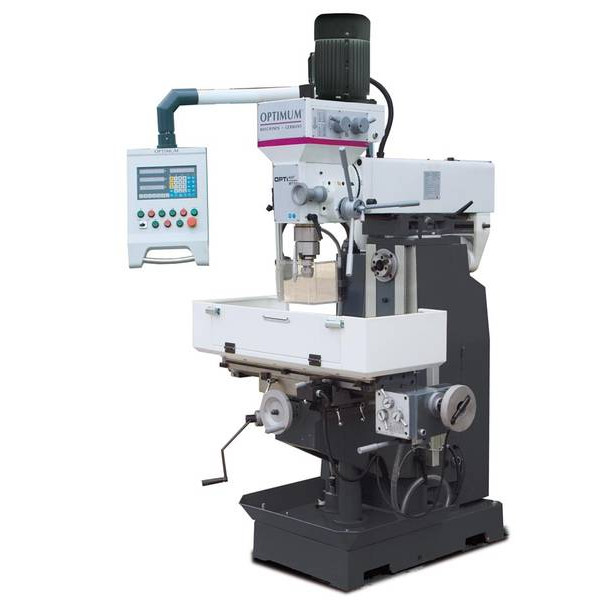

- Фрезерний верстат по металу має важку, компактну станину, відлиту з сірого вібро-поглинаючого чавуну. В основі станини розташований піддон для збору охолоджуючої рідини та насос подачі СОЖ.
- Подача вертикального шпинделя здійснюється за допомогою рукояток і маховика з лімбом мікрометричної подачі.
- Хобот верстата має можливість повороту на 180° навколо своєї осі.
- Вертикальний шпиндель нахиляється на 90° вліво/вправо.
- Переміщення робочого столу по осі X може виконуватися вручну за допомогою маховика або автоматично завдяки пристрою автоматичної подачі.
- Поворотна панель управління має зручне розташування кнопок, показує переміщення робочого столу по осях X, Y, Z і має кнопку аварійної зупинки. УЦІ DPA 21 відображає показники переміщення на безблікових екранах з роздільною здатністю до 5 мікрон. Допустима похибка показників переміщення до ±0,003 мм. Панель управління захищена гумовим ущільненням, що перешкоджає проникненню бризок СОЖ, вологи, пилу та металевих стружок.
- Верстат MT 60 оснащений функцією обмеження глибини свердління, яка виконується за рахунок механічного регульованого упора переміщення пінолі вертикального шпинделя. Упор має регульовану лінійку з міліметровою шкалою і розташований на лицьовій частині панелі.
- Горизонтальний шпиндель має вал з набором втулок для закріплення дискових фрез. Вал кріпиться на хоботі та серьзі верстата.
- Хрестовий робочий стіл має значні розміри: довжина — 1270 мм, ширина — 280 мм. Поверхня столу точно оброблена і має чотири Т-подібні пази по 14 мм. Стіл оснащений пристроєм автоматичної подачі по осі Z та регульованими кінцевими упорами для точної зупинки переміщення.
- По осі X робочий стіл має автоматичну подачу, прискорений хід і реверс напрямку переміщення.
- Робоче місце верстата надійно закрите великим захисним екраном, який легко регулюється по висоті.
- Система подачі охолоджуючої рідини в зону різання вбудована в конструкцію верстата. Бак для охолоджуючої рідини інтегрований в основу верстата.
Технічні характеристики:
| Параметр | Значення |
| Модель фрезерного верстата | OPTImill MT 60 |
| Артикул | 3336090 |
| Довжина | 1580 мм |
| Ширина | 1450 мм |
| Висота | 2150 мм |
| Вага (нетто) | 900 кг |
| Споживана потужність | 4 кВт |
| Напруга живлення | 400 В |
| Кількість фаз | 3 Ph |
| Тип струму | Змінний струм (~) |
| Частота мережі | 50 Гц |
| Макс. розмір різальної головки | 100 мм |
| Макс. розмір кінцевої фрези | 25 мм |
| Виліт осі вертикального шпинделя | 220–600 мм |
| Конус шпинделя | ISO 40 DIN 2080 |
| Діапазон швидкостей вертикального шпинделя | 90–2000 об/хв |
| Кількість швидкостей вертикального шпинделя | 8 |
| Довжина робочого столу | 1270 мм |
| Ширина робочого столу | 280 мм |
| Ширина Т-подібних пазів | 14 мм |
| Кількість Т-подібних пазів | 4 |
| Відстань між Т-подібними пазами | 50 мм |
| Максимальне навантаження на стіл | 150 кг |
| Потужність двигуна СОЖ | 40 Вт |
| Переміщення по осі X вручну | 750 мм |
| Переміщення по осі Y вручну | 230 мм |
| Переміщення по осі Z вручну | 360 мм |
| Переміщення по осі X автоматично | 680 мм |
| Макс. діаметр свердління сталі (S235JR) | 30 мм |
| Неперервне свердління сталі (S235JR) | 25 мм |
| Діаметр втулки вертикального шпинделя | 90 мм |
| Хід вертикального шпинделя | 120 мм |
| Виліт осі горизонтального шпинделя | 35–370 мм |
| Діапазон швидкостей горизонтального шпинделя | 48–1300 об/хв |
| Кількість швидкостей горизонтального шпинделя | 9 |
Комплект постачання:
- Ключовий свердлильний патрон Ø 3–16 мм, посадка В18
- Оправка ISO40 під свердлильний патрон В18
- Оправка ISO40 на МК3 з хвостовиком для свердління
- Свердлильна оправка з хвостовиком МК3 на МК2
- Вал для горизонтального фрезерування Ø22 мм
- Вал для горизонтального фрезерування Ø27 мм
- Проставочні кільця для горизонтального фрезерування
- Т-подібні кріпильні болти M14 × 55 з гайками та шайбами
- Допоміжний інструмент
