Технічний опис:

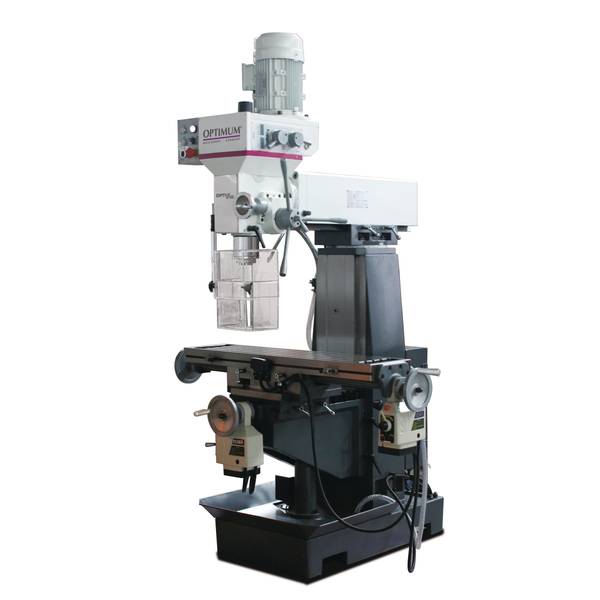

- Висока жорсткість литої чавунної станини фрезерного верстата OPTImill MT 50E легко протистоїть виникаючим вібраціям.
- Фрезерна голова верстата виготовлена зі вбудованою коробкою швидкостей обертання шпинделя. Для зниження рівня шуму під час роботи та підвищення надійності верстата, шестерні фрезерної голови працюють у масляній ванні. Шестерні та вали коробки швидкостей редуктора якісно загартовані.
- Фрезерна голова має можливість повороту на 45° в обидві сторони. На панелі управління фрезерної голови розташована кнопка аварійної зупинки та перемикач напрямку обертання шпинделя.
- На верстаті встановлено потужний чавунний хрестовий робочий стіл, здатний витримувати заготовки вагою до 150 кг. Робочий стіл пройшов якісне загартування та шліфування всіх робочих поверхонь. Напрямні на робочому столі виготовлені у вигляді “ластівчин хвіст” з можливістю регулювання клинами. Робочий стіл має можливість повороту ±45°.
- Робочий стіл оснащений автоматичною подачею по осях X та Y. По осі X виконується автоматичне переміщення столу з можливістю зміни швидкості подачі завдяки вбудованій коробці подач. Переміщення по осі X має регульоване обмеження переміщення та реверс.
- Точний, відшліфований шпиндель встановлений на верстаті MT 50E. Шпиндель має реверс обертів та точну мікрометричну подачу з лімбом і добре читаємою шкалою для вимірювань. На панелі управління розташований важіль перемикання, що дозволяє перейти від ручної подачі шпинделя до мікрометричної.
- Для свердління точних отворів на верстаті застосовується механічна автоподача шпинделя.
- При виконанні великої кількості отворів з повторюваною глибиною слід користуватися регульованим упором глибини свердління, присутнім у конструкції свердлильно-фрезерного верстата.
- Швидкісний діапазон обертання шпинделя знаходиться в межах від 115 до 1750 обертів за хвилину. На верстаті встановлено варіатор обертів, завдяки якому і відбувається зміна швидкості обертання шпинделя.
- У конструкції верстата є вбудована система подачі охолоджуючої рідини в зону різання. Подача СОЖ відбувається в автоматичному режимі.
- Якісне освітлення робочої зони забезпечується вбудованим світлодіодним станковим світильником.
- Для захисту робочої зони на верстаті встановлено великий захисний екран, який може легко регулюватися по висоті. У своїй конструкції захисний екран має мікровимикач, що перешкоджає включенню верстата при відкритому щитку.
- Для збору стружки внизу конструкції верстата встановлено знімний піддон.
Технічні характеристики:
| Параметр | OPTImill MT 50E |
| Артикул | 3336010 |
| Довжина | 1500 мм |
| Ширина | 1240 мм |
| Висота | 2100 мм |
| Вага (нетто) | 900 кг |
| Потужність приводу двигуна | 0,85 / 1,5 кВт |
| Напруга живлення | 400 В |
| Кількість фаз | 3 Ph |
| Тип струму | Змінний струм (~) |
| Частота мережі | 50 Гц |
| Вертикальний конус шпинделя | ISO 40 |
| Діапазон швидкостей вертикального шпинделя | 115 – 1750 об/хв |
| Кількість швидкостей вертикального шпинделя | 8 |
| Довжина робочого столу | 1000 мм |
| Ширина робочого столу | 240 мм |
| Відстань по вертикалі від шпинделя до столу (мін.) | 60 мм |
| Відстань по вертикалі від шпинделя до столу (макс.) | 360 мм |
| Розмір Т-подібного паза | 14 мм |
| Кількість Т-подібних пазів | 4 |
| Максимальне навантаження на стіл | 150 кг |
| Потужність електродвигуна помпи СОЖ | 40 Вт |
| Переміщення по осі Y вручну | 230 мм |
| Переміщення по осі Z вручну | 400 мм |
| Переміщення по осі X автоматично | 600 мм |
| Максимальний діаметр свердління сталі (S235JR) | 50 мм |
| Неперервне свердління сталі (S235JR) | 45 мм |
| Поворот фрезерної головки в площині Z–X | 45° |
| Хід вертикального шпинделя | 120 мм |
Комплект постачання:
- Патрон Keyed 3 – 16 мм / B18
- Патрон Arbor ISO40 / B18
- Т-подібні гайки
- Штревельний болт
- Адаптер ISO40–MK 3 / MK 3 MK 2
- Інструмент для наладки
