Технічний опис:

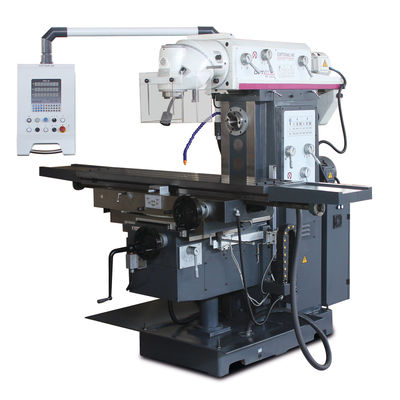

Фрезерний верстат по металу OPTImill MT 230S належить до групи універсальних верстатів, розрахованих на промислове використання. Станок здатний виконувати весь спектр металообробних операцій циліндричними, торцевими, кінцевими, фасонними та іншими фрезами і свердлами. Технологічні можливості верстата OPTImill MT 230S дозволяють використовувати додаткові пристосування (ділильний стіл), які можуть значно розширити можливості верстата і обробляти вертикальні та горизонтальні фасонні і гвинтові поверхні, проводити вибірку пазів і кутів.
- Масивна станина верстата OPTImill MT 230S виготовлена з високоякісного чавуну марки Meehanite, завдяки чому станина має необхідну міцність, жорсткість і суттєво знижує вібрації.
- Усі робочі вузли верстата встановлені на станині. Всередині станини розташовані вертикальний і горизонтальний шпиндельні вузли та коробка передач. Шестерні коробки передач мають точну підгонку, відшліфовані і працюють у масляній ванні. Таке технологічне рішення дозволяє досягти плавності ходу і тихої роботи коробки швидкостей.
- Робочий стіл верстата переміщується по осях X, Y і Z як у ручному, так і в автоматичному режимі. Плавність переміщень забезпечує система централізованого змащення.
- Усі напрямні загартовані та відшліфовані, а зазори регулюються за допомогою клинів.
- Переміщення робочого столу по осях у ручному режимі здійснюється за допомогою маховиків великого діаметра і контролюється по шкалі лімба. Крім того, точність позиціонування відображається на дисплеї пристрою цифрової індикації моделі DPA 21.
- Переміщення по осях в автоматичному режимі здійснюється серводвигунами, які забезпечують стабільну рівномірність подачі, зберігаючи при цьому крутний момент.
- Фрезерний вузол верстата повертається в двох площинах і дає можливість налаштувати положення ріжучого інструменту під необхідним кутом до заготовки, закріпленої на робочому столі.
- Для горизонтального фрезерування передбачений другий шпиндель, в який встановлюється фрезерний вал і вручну фіксується опорною серьгою.
- Вбудована система подачі СОЖ забезпечує необхідні параметри фрезерування.
- Для освітлення зони різання на верстаті передбачений вбудований станковий світильник.
Технічні характеристики:
| Параметр | OPTImill MT 230S |
| Артикул верстата | 3344125 |
| Параметри підключення верстата | 400 В / 50 Гц / 3 фази |
| Споживана потужність | 12 кВт |
| Макс. розмір торцевої фрези | 160 мм |
| Макс. розмір кінцевої фрези | 25 мм |
| Конус вертикального шпинделя | ISO 50 DIN 2080 |
| Діапазон швидкостей вертикального шпинделя | 60 – 1750 об/хв |
| Кількість швидкостей вертикального шпинделя | 12 |
| Штревель вертикального шпинделя | M24 |
| Довжина робочого столу | 1600 мм |
| Ширина робочого столу | 360 мм |
| Відстань від вертикального шпинделя до столу мін./макс. | 190 / 590 мм |
| Розмір Т-подібних пазів столу | 18 мм |
| Кількість Т-подібних пазів | 3 |
| Відстань між Т-подібними пазами | 80 мм |
| Поворот робочого столу | ±35° |
| Макс. навантаження на стіл | 400 кг |
| Швидкість подачі по осі X | 30 – 750 мм/хв |
| Швидкість подачі по осі Y | 20 – 500 мм/хв |
| Швидкість подачі по осі Z | 15 – 375 мм/хв |
| Швидкий хід по осі X | 1200 мм/хв |
| Швидкий хід по осі Y | 800 мм/хв |
| Швидкий хід по осі Z | 600 мм/хв |
| Потужність електродвигуна системи СОЖ | 90 Вт |
| Потужність двигуна вертикального шпинделя | 4 кВт |
| Потужність двигуна горизонтального шпинделя | 5,5 кВт |
| Переміщення по осі X вручну | 1300 мм |
| Переміщення по осі Y вручну | 300 мм |
| Переміщення по осі Z вручну | 400 мм |
| Автоматичне переміщення по осі X | 1220 мм |
| Автоматичне переміщення по осі Y | 220 мм |
| Автоматичне переміщення по осі Z | 320 мм |
| Виліт осі вертикального шпинделя мін./макс. | 260 / 910 мм |
| Діапазон повороту фрезерної голови по осі X–Y | 360° |
| Діапазон повороту фрезерної голови по осі X–Z | 360° |
| Конус горизонтального шпинделя | ISO 50 DIN 2080 |
| Діапазон швидкостей горизонтального шпинделя | 60 – 1800 об/хв |
| Кількість швидкостей горизонтального шпинделя | 12 |
| Відстань від горизонтального шпинделя до столу мін./макс. | 20 / 420 мм |
| Регулювання швидкості подачі по осі X | безступеневе |
| Регулювання швидкості подачі по осі Y | безступеневе |
| Регулювання швидкості подачі по осі Z | безступеневе |
| Довжина верстата | 2520 мм |
| Ширина / глибина верстата | 2160 мм |
| Висота верстата | 2030 мм |
| Вага (нетто) | 2800 кг |
Комплект постачання:
- Вал горизонтального фрезерування ISO 50 Ø22 мм.
- Вал горизонтального фрезерування ISO 50 Ø27 мм.
- Оправка торцевої фрези ISO 50 Ø40 мм.
- Адаптер ISO 50 (7:24) / MK4.
- Цанговий патрон ISO 50 Ø4 – Ø16 мм.
- Штревель для вертикального та горизонтального фрезерування M24.
- Робочий інструмент.
